원형 스프라인 스트레인 웨브 하모닉 드라이브
제품 설명
스트레인 웨이브 기어링은 금속의 탄력을 사용합니다. 메커니즘은 세 가지 기본 구성 요소가 있습니다: 웨이브 생성기, 플렉스 스플라인 및 원형 스플라인.
더 복잡한 버전은 일반적으로 전체 길이를 단축하거나 더 작은 지름 내에서 기어 감소를 증가시키기 위해 사용되는 네 번째 구성 요소를 가지고 있지만 여전히 동일한 기본 원칙을 따르고 있습니다.
 |
구성 요소 1. 파동 발생기는 두 개의 분리 된 부분으로 이루어져 있습니다: 파동 발생기 플러그라고 불리는 타원형 디스크와 외부 구리 베어링. 2플렉스 스플라인은 얇은 컵 모양이다. 스플라인의 옆면은 매우 얇지만 바닥은 상대적으로 딱딱하다.이것은 얇은 벽에 의해 열린 끝에 벽의 상당한 유연성을 가져옵니다, 그리고 닫힌 쪽에 단단하게 고정 될만큼 딱딱합니다. 3원형 스플라인은 내부에 이빨이 있는 딱딱한 원형 반지입니다. 플렉스 스플라인과 파동 발생기는 원형 스플라인의 내부에 배치됩니다.플렉스 스플라인과 원형 스플라인의 이빨을 매시. |
사양
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대의 입력 회전 속도 (그레이스) | 허용되는 평균 입력 회전 속도 (그레이스) | 반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤20 | 0.9 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
도면

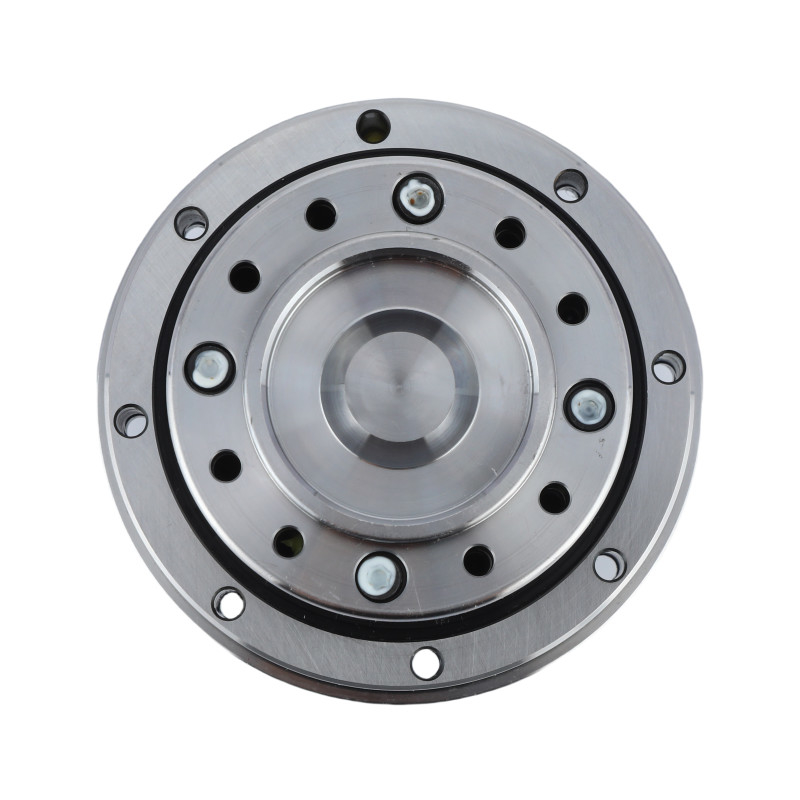

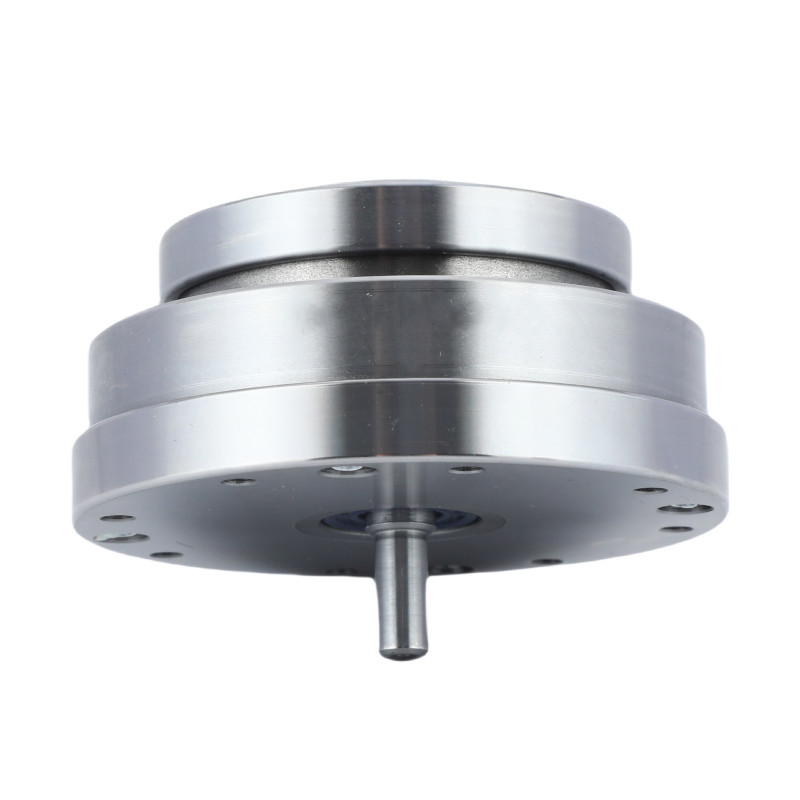

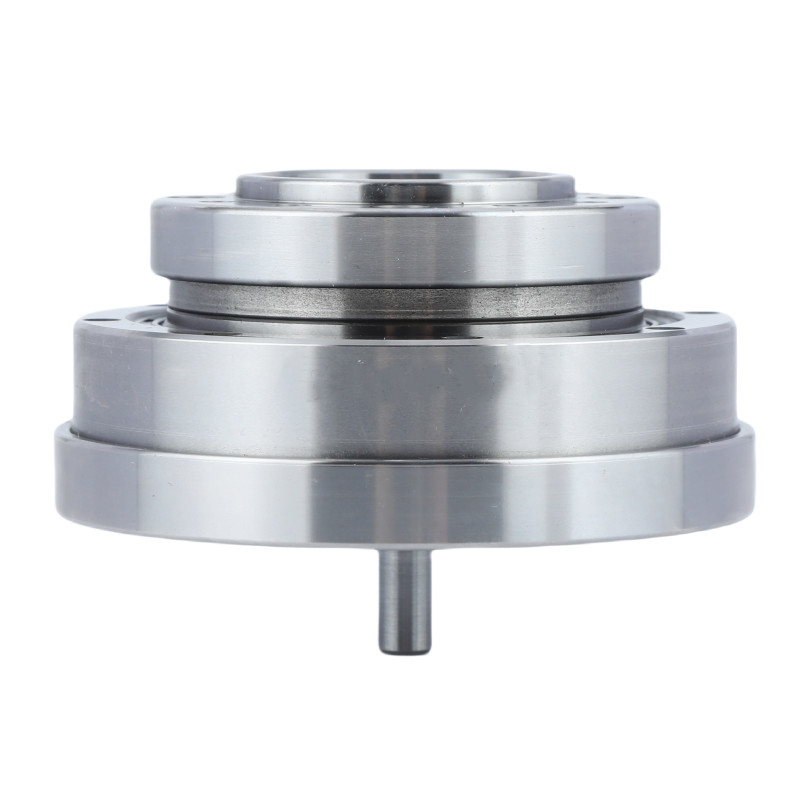

상세한 사진
| LHT - IV 모델 17 하모닉 기어 유닛의 주요 속성 | |||
| 제품 | 모델 17 하모닉 드라이브 | ||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | ||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
7300 r/min | ||
|
최대 입력 속도
|
3500 r/min | ||
|
설계된 생명
|
15000시간 | ||
|
모델
|
17 | ||
|
무게
|
00.9kg | ||
| 보증 | 1년 | ||
신청서
|
|
|
| 반도체 | CNC 기계 | 포장 시스템 |
|
|
|
| 인간동물 로봇 | 항공공간 | 산업용 로봇 |
