원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LHT-14-XX-U-IV
높은 토크 용량 밀폐 하모닉 기어
제품 설명
스트레인 웨이브 리듀서 (Trench Wave Reducer) 는 이동과 전력 전송을 달성하기 위해 제어 가능한 탄력 변형 파도를 생성하기 위해 파동 발생기에 의존하는 전송의 한 종류입니다.하모닉 감소기는 지난 세기 미국과 소련의 달 탐사 기간 동안 탄생했습니다.주로 항공 우주 모션 에이전시들의 긴급한 필요를 해결하기 위해높은 전송 효율과 높은 전송 정확성.
 |
특징 1높은 정확성 및 반복성: 정확한 위치 및 제어가 필요한 응용 프로그램에 필수적입니다. 2컴팩트 크기: 공간을 절약하여 더 컴팩트하고 가벼운 디자인을 허용합니다. 3높은 토크-중량 비율: 상당한 무게없이 강력한 토크 출력을 제공합니다. 4● 낮은 마모와 긴 수명: 이빨의 롤링 접촉으로 인해 마모를 최소화하고 드라이브의 수명을 연장합니다. 5부드러운 동작: 부드럽고 일관된 움직임을 제공, 섬세한 작업에 이상적입니다. |
사양
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대의 입력 회전 속도 (그레이스) | 허용되는 평균 입력 회전 속도 (그레이스) | 반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | 0.66 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
도면

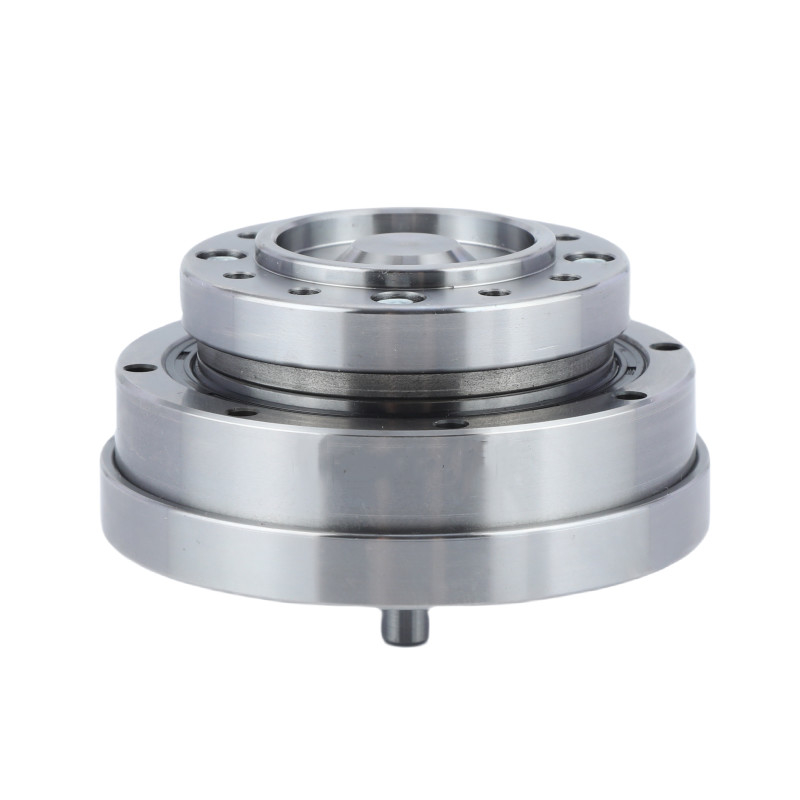

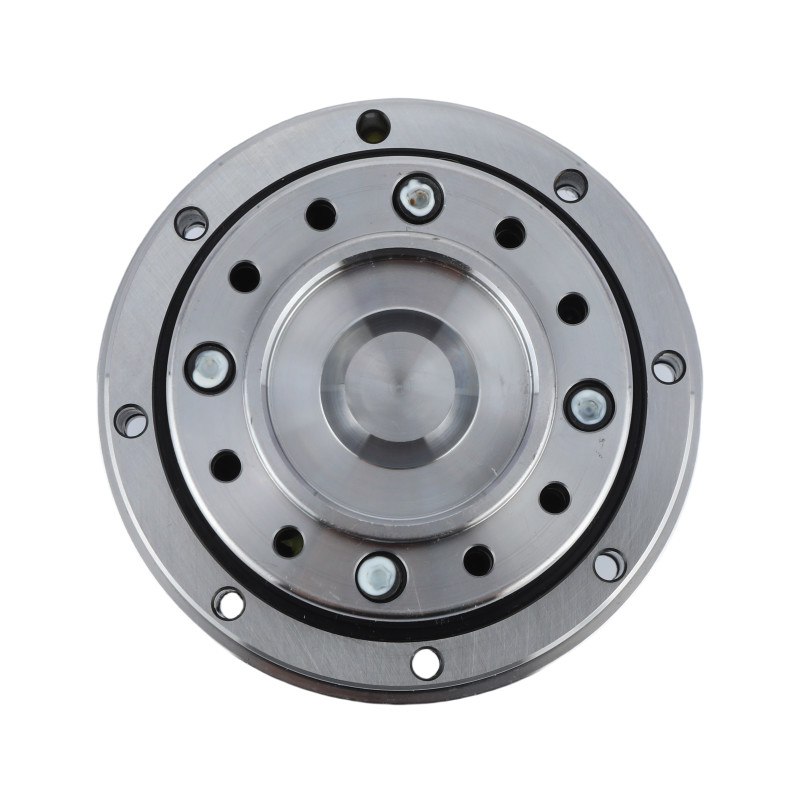

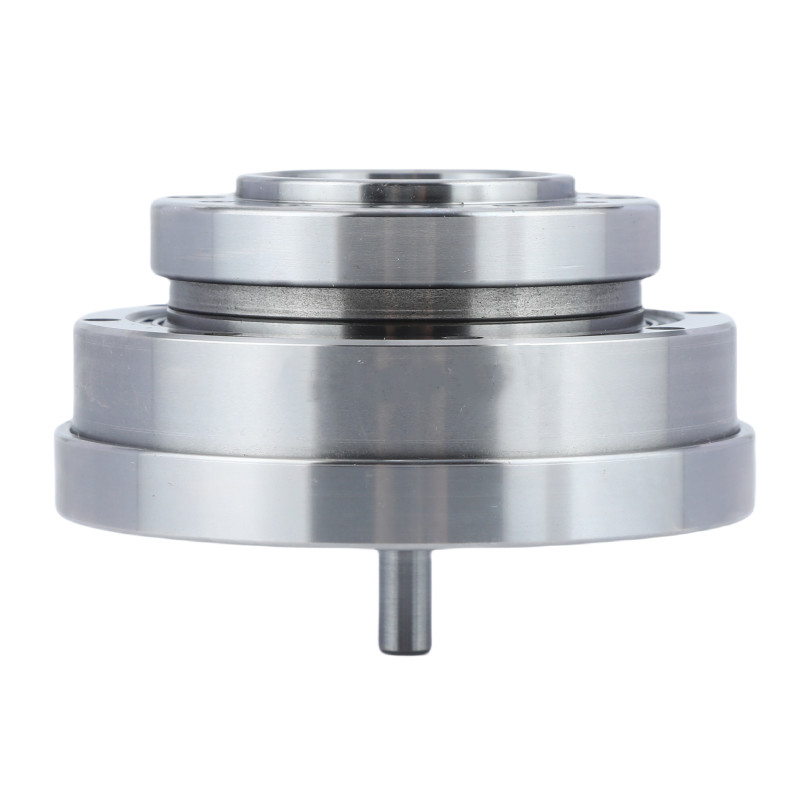

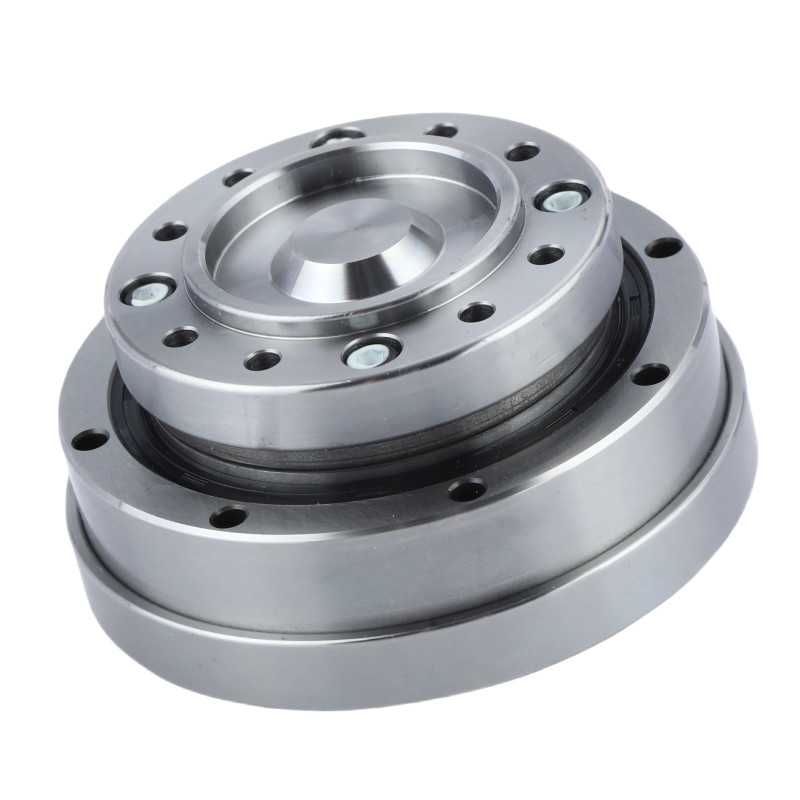

상세한 사진
| LHT - IV 모델 14 하모닉 기어 유닛의 주요 속성 | |||
| 제품 | 모델 14 하모닉 드라이브 | ||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | ||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
8500 r/min | ||
|
최대 입력 속도
|
3500 r/min | ||
|
설계된 생명
|
15000시간 | ||
|
모델
|
14 | ||
|
무게
|
00.66kg | ||
| 보증 | 1년 | ||
신청서
|
|
|
| 산업용 로봇 | 의료기기 | 인간동물 로봇 |
|
|
|
| 항공우주 | 제조 시스템 | 반도체 시스템 |
