원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LHT-40-XX-U-III
큰 홀드 LHT - III 시리즈 하모닉 기어
제품 설명
스트레인 웨이브 기어 (디스너 웨이브 기어, 또한 하모닉 기어라고도 한다) 는 외부 치아를 가진 유연한 스플라인을 사용하는 기계 기어 시스템이다.원형 타원형 플러그에 의해 변형되어 외부 스플라인의 내부 기어 치아와 연결됩니다..
스트레인 웨이브 기어그것은 금속의 탄력 역학에 기초한 독특한 작동 원리를 사용합니다.가장 큰 이점은 제로 역반응 특성과 다른 기어에 비해 무게와 공간 절감입니다. 왜냐하면 우리의 기어 메커니즘은 세 가지 기본 부분으로 구성되어 있기 때문입니다.파동 생성기,플렉스플라인그리고원형 스프라인
|
스트레인 웨이브 줄기는 세 가지 주요 구성 요소로 구성됩니다.
|
사양
| 모델 | 40 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 178 | 268 | 345 | 382 | |
| kgfm | 18 | 27 | 35 | 39 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 523 | 675 | 738 | 802 | |
| kgfm | 53 | 69 | 75 | 82 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 255 | 369 | 484 | 586 | |
| kgfm | 26 | 38 | 49 | 60 | ||
| 허용되는 최대 순간 토크 | Nm | 892 | 1270 | 1400 | 1530 | |
| kgfm | 91 | 130 | 143 | 156 | ||
| 허용되는 최대 입력 회전 속도 (그리스) | r/min | 4000 | ||||
| 허용되는 평균 입력 회전 속도 (Grease) | r/min | 3000 | ||||
| 반발 | 아크 세크 | ≤20 | ||||
| 무게 | 1kg | 7.2 | ||||
| 설계 기간 | 1시간 | 15000 | ||||

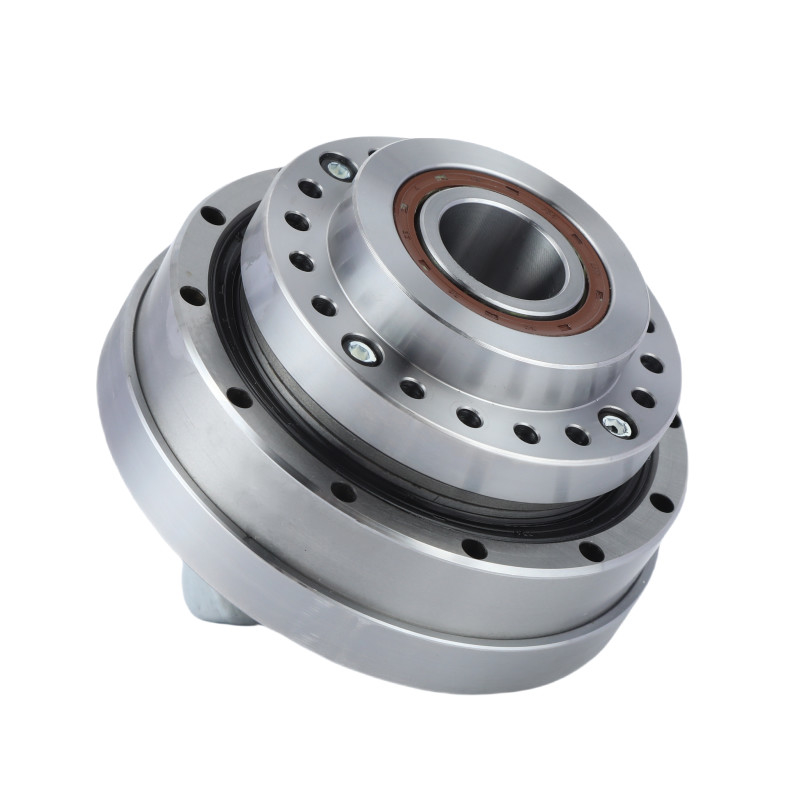

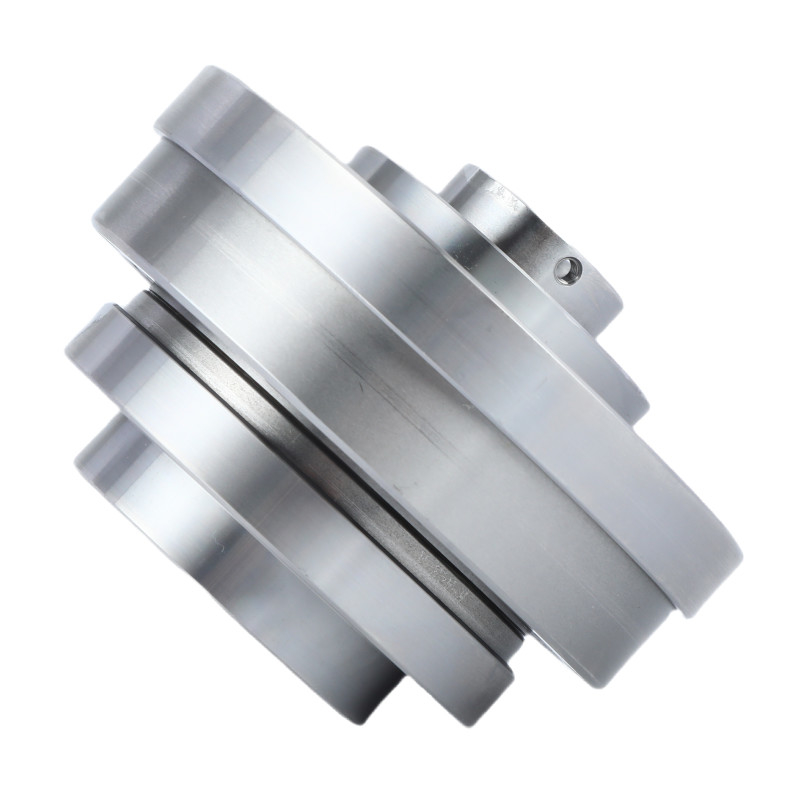

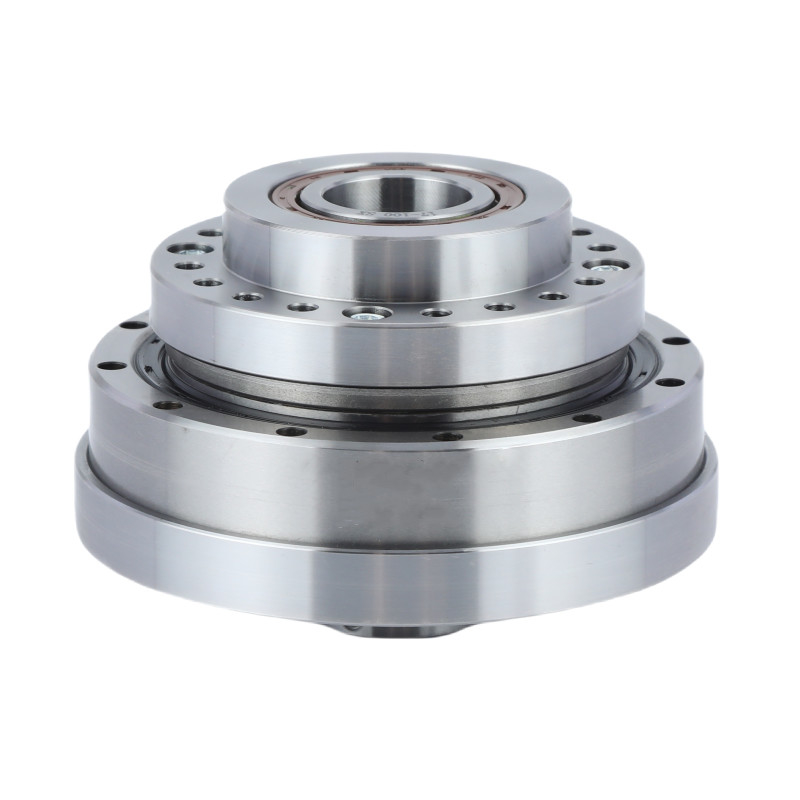

상세한 사진
|
LHT - III 모델 40 하모닉 기어 단위의 주요 특성은 | |||
| 제품 | 모델 40 스트레인 웨브 줄기기 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
4000 r/min | |||
|
최대 입력 속도
|
3500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
40 | |||
|
무게
|
70.2kg | |||
| 보증 | 1년 | |||
신청서
|
|
|
|
| 산업용 로봇 | 인간형 로봇 | 의료기기 | 제조 시스템 |
