원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LHT-32-XX-U-III
낮은 역반응 하모닉 드라이브 스트레인 웨브 감소기
제품 설명
스트레인 웨이브 기어 (디스너 웨이브 기어, 또한 하모닉 기어라고도 한다) 는 외부 치아를 가진 유연한 스플라인을 사용하는 기계 기어 시스템이다.원형 타원형 플러그에 의해 변형되어 외부 스플라인의 내부 기어 치아와 연결됩니다..
스트레인 웨이브 기어링은 로봇과 항공우주에서 일반적으로 사용됩니다. 기어 감소를 제공 할 수 있지만 회전 속도를 증가시키거나 차차 기어링에 사용될 수도 있습니다.
|
하모닉 드라이브는 세 가지 주요 구성 요소로 구성됩니다.
|
매개 변수 표
| 모델 | 32 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 99 | 153 | 178 | 178 | |
| kgfm | 10 | 16 | 18 | 18 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 281 | 395 | 433 | 459 | |
| kgfm | 29 | 40 | 44 | 47 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 140 | 217 | 281 | 281 | |
| kgfm | 14 | 22 | 29 | 29 | ||
| 허용되는 최대 순간 토크 | Nm | 497 | 738 | 841 | 892 | |
| kgfm | 51 | 75 | 86 | 91 | ||
| 허용되는 최대 입력 회전 속도 (그레이스) |
r/min | 4800 | ||||
| 허용되는 평균 입력 회전 속도 (그레이스) |
r/min | 3500 | ||||
| 반발 | 아크 세크 | ≤20 | ||||
| 무게 | 1kg | 4.2 | ||||
| 설계 기간 | 1시간 | 15000 | ||||

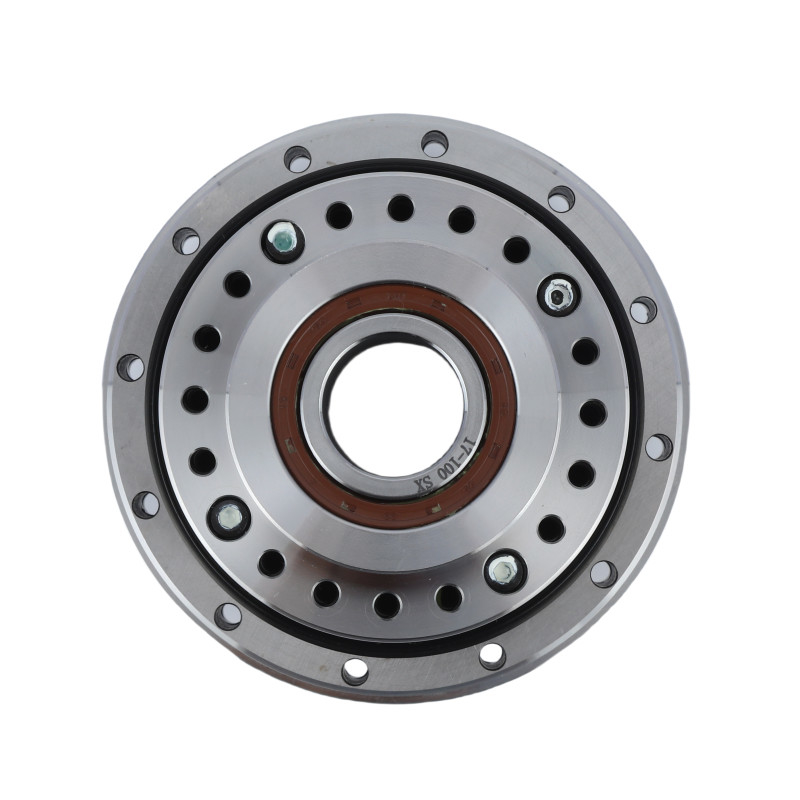

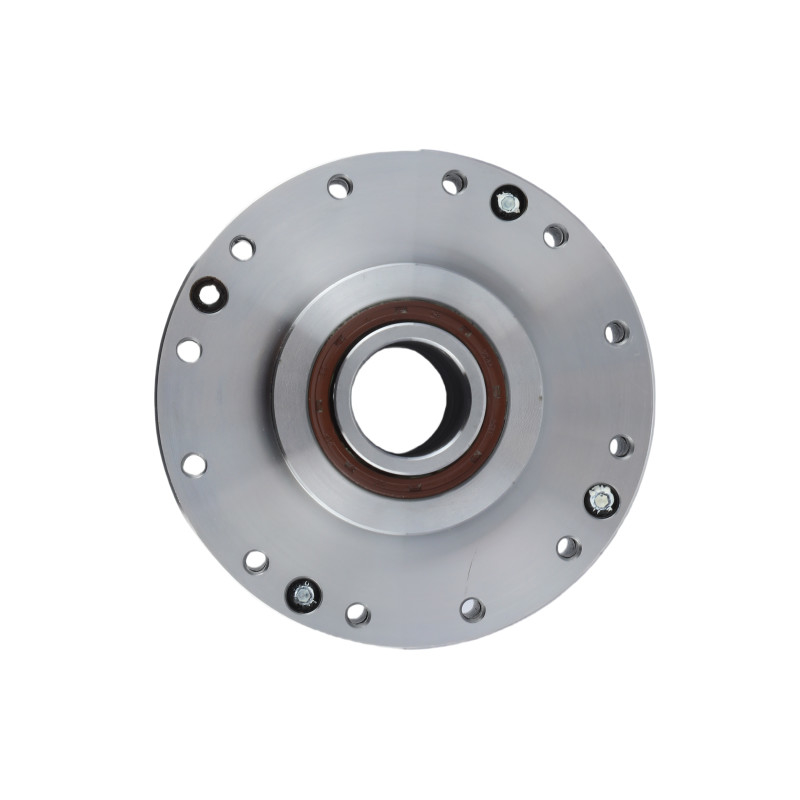

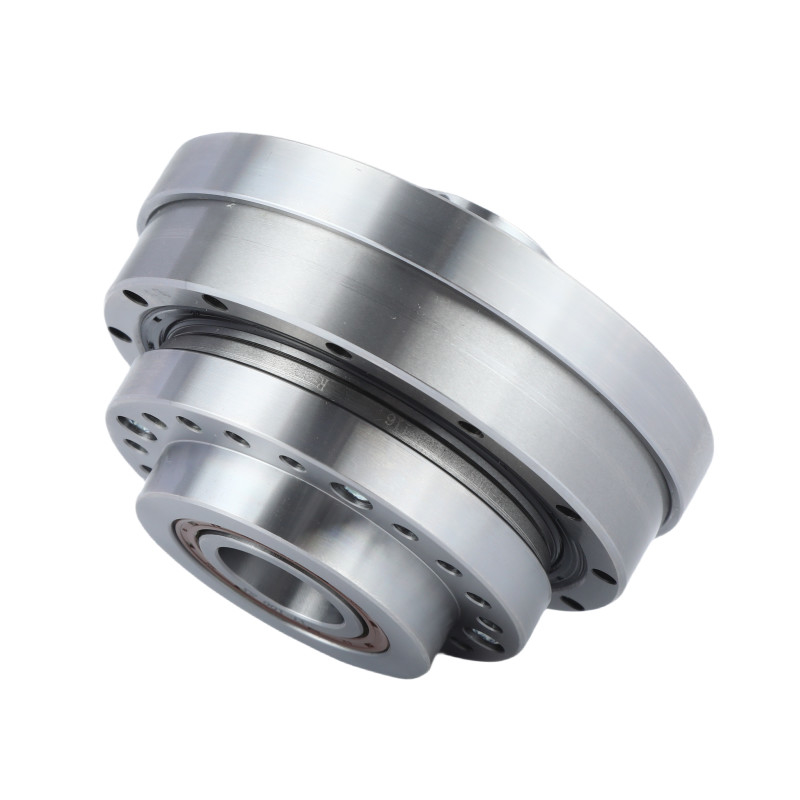

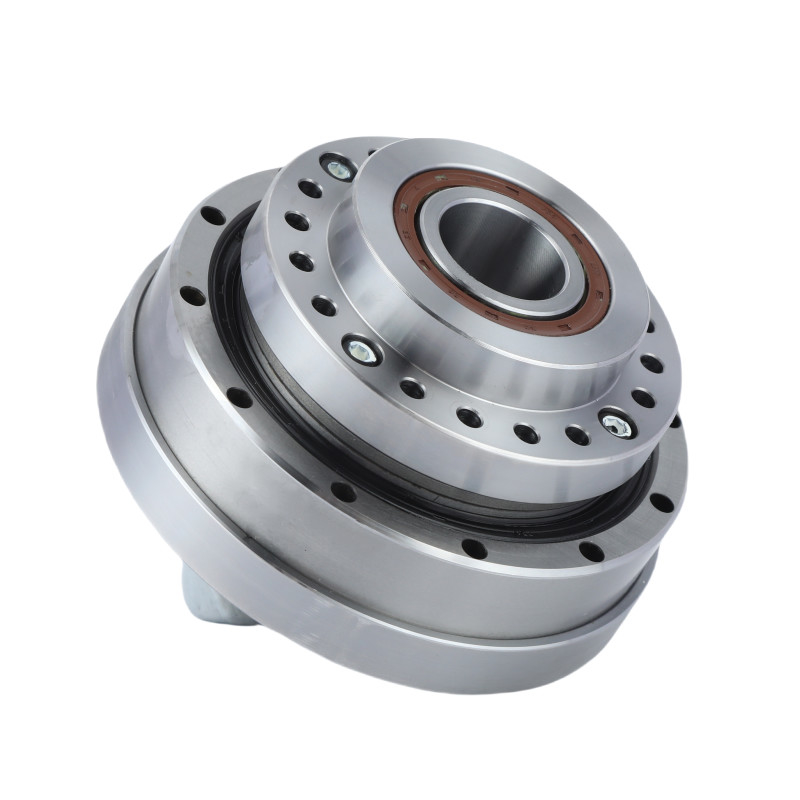

상세한 사진
|
LHT - III 모델 32 하모닉 기어 유닛의 주요 속성 | |||
| 제품 | 모델 32 스트레인 웨이브 줄기 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
4800 r/min | |||
|
최대 입력 속도
|
3500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
32 | |||
|
무게
|
40.2kg | |||
| 보증 | 1년 | |||
신청서
|
|
|
| 산업용 로봇 | 의료기기 | 제조 시스템 |
