원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LHT-25-XX-U-III
낮은 역반응 스트레인 웨이브 감소기 하모닉 기어
제품 설명
하모닉 드라이브는 설계에 따라 높은 속도 감소 비율로 역반응이 없습니다. 이것은 정확한 기어 위치가 필요한 시스템에 유리합니다.
하모닉 드라이브는 높은 정밀도, 높은 토크 및 컴팩트한 디자인을 요구하는 응용 프로그램에 필수적입니다.그들의 독특한 작동 원칙과 장점은 광범위한 산업에 적합하게 만듭니다., 로봇과 항공우주에서 의료기기 및 산업 자동화까지. 정확하고 신뢰할 수있는 모션 컨트롤을 제공함으로써,하모닉 드라이브는 현대 기술 시스템의 성능과 효율성에 크게 기여합니다..
|
운영 파동 발생기가 회전하면 플렉스 스프라인을 변형시켜서 외부 치아가 원형 스프라인의 내부 치아와 서로 반대되는 두 지점에서 접촉하게 합니다. 파동 생성기가 계속 회전하면서, 융합 지점은 둘레 주위를 움직이며, 플렉스스라인 회전을 일으킨다. 플렉스 스플라인에는 원형 스플라인보다 더 적은 치아가 있습니다.그래서 파동 발생기의 한 번의 완전한 회전 결과 플렉스 스플라인은 두 스플라인의 치아 수 차이로 회전합니다, 높은 감소 비율을 달성합니다. |
사양
| 모델 | 25 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 51 | 82 | 87 | 87 | |
| kgfm | 5.2 | 8.4 | 8.9 | 8.9 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 127 | 178 | 204 | 217 | |
| kgfm | 13 | 18 | 21 | 22 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 72 | 113 | 140 | 140 | |
| kgfm | 7.3 | 12 | 14 | 14 | ||
| 허용되는 최대 순간 토크 | Nm | 242 | 332 | 369 | 395 | |
| kgfm | 25 | 34 | 38 | 40 | ||
| 허용되는 최대 입력 회전 속도 (그레이스) |
r/min | 5600 | ||||
| 허용되는 평균 입력 회전 속도 (그레이스) |
r/min | 3500 | ||||
| 반발 | 아크 세크 | ≤20 | ||||
| 무게 | 1kg | 2.02 | ||||
| 설계 기간 | 1시간 | 15000 | ||||

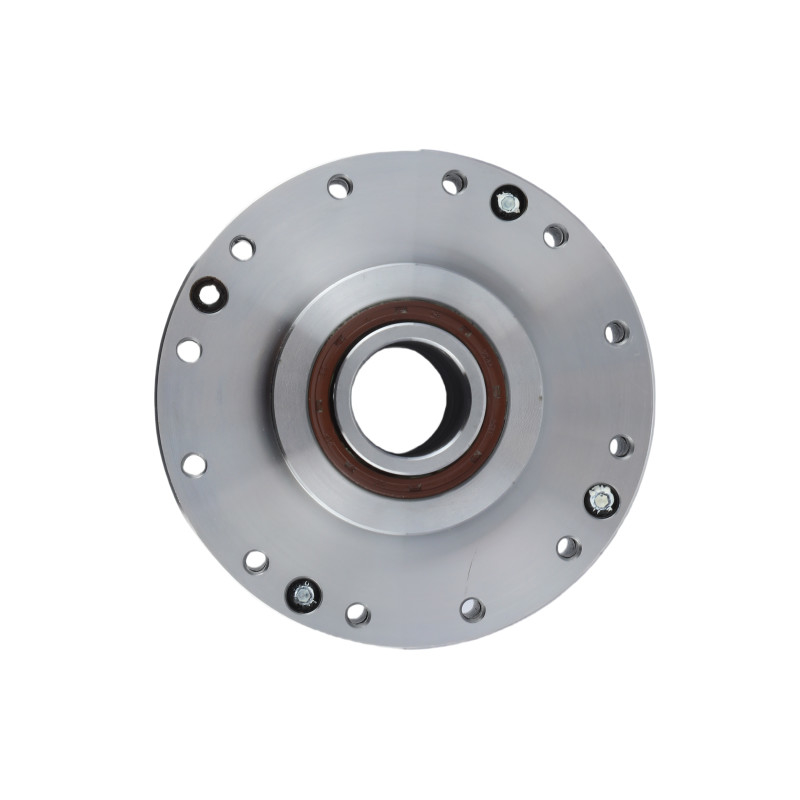

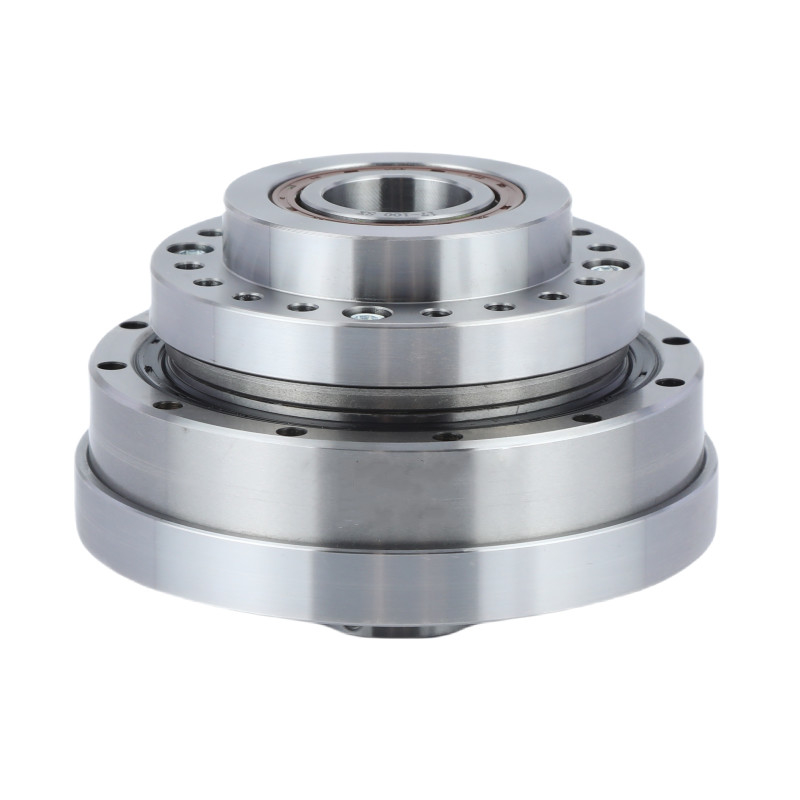

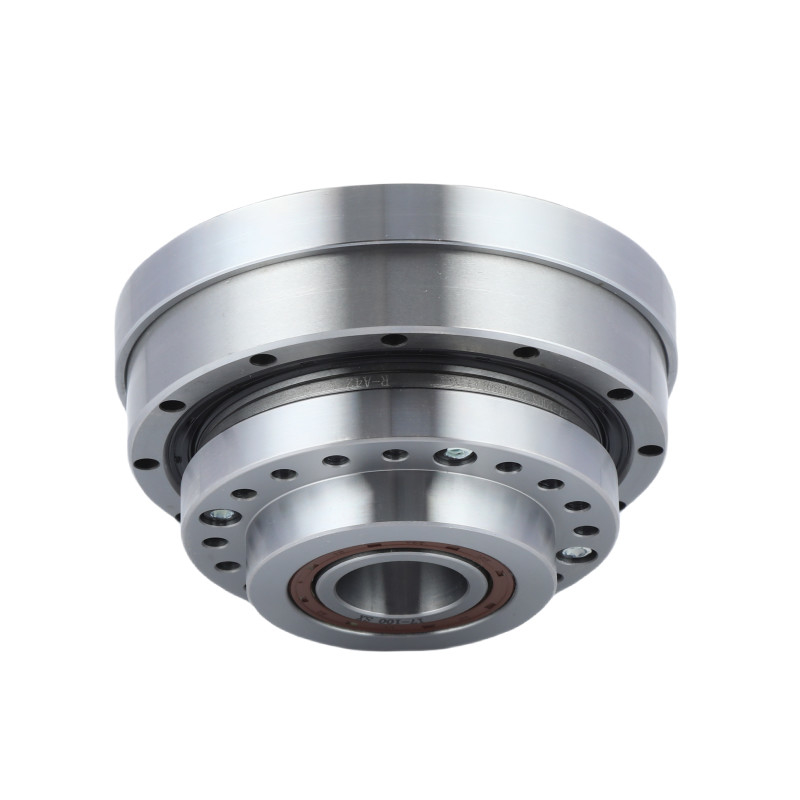

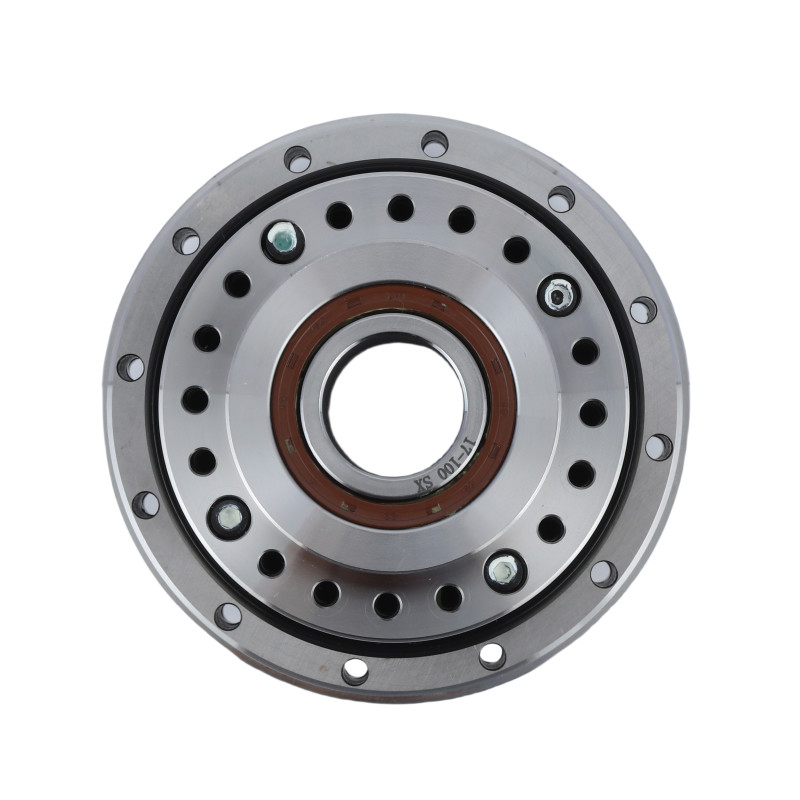

상세한 사진
|
LHT - III 모델 25 하모닉 기어 단위의 주요 특성이 | |||
| 제품 | 모델 25 스트레인 웨브 줄기기 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
5600 r/min | |||
|
최대 입력 속도
|
3500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
25 | |||
|
무게
|
1.32kg | |||
| 보증 | 1년 | |||
신청서
|
|
|
| 산업용 로봇 | 인간동물 로봇 | CNC 기계 |
