원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LHT-20-XX-U-III
LHT - III 시리즈 스트레인 웨브 줄기기 하모닉 기어
제품 설명
하모닉 드라이브는 설계에 따라 높은 속도 감소 비율로 역반응이 없습니다. 이것은 정확한 기어 위치가 필요한 시스템에 유리합니다.
기저축은 밸런스를 둘러싼 베어링이 있는 타원형의 스트레인 웨이브 제너레이터를 회전시킵니다.
작동 원리와 구조로 출력 토크를 극대화하고 크기와 무게를 최소화합니다.
하모닉 기어들은 한 단계의 높은 감소 비율, 제로 역반응, 그리고 전통적인 기어 트레인에 의해 동등할 수 없는 높은 정밀도와 같은 장점을 제공합니다.
|
특징 1높은 정확성 및 반복성: 정확한 위치 및 제어가 필요한 응용 프로그램에 필수적입니다. 2컴팩트 크기: 공간을 절약하여 더 컴팩트하고 가벼운 디자인을 허용합니다. 3높은 토크-중량 비율: 상당한 무게없이 강력한 토크 출력을 제공합니다. 4● 낮은 마모와 긴 수명: 이빨의 롤링 접촉으로 인해 마모를 최소화하고 드라이브의 수명을 연장합니다. 5부드러운 동작: 부드럽고 일관된 움직임을 제공, 섬세한 작업에 이상적입니다. |
사양
| 모델 | 20 | ||||
| 감소율 | 50 | 80 | 100 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 17 | 24 | 28 | |
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 39 | 51 | 57 | |
| 평균 로드 토크의 허용 최대 값 | Nm | 24 | 33 | 34 | |
| 허용되는 최대 순간 토크 | Nm | 69 | 89 | 95 | |
| 허용되는 최대 입력 회전 속도 | r/min | 6500 | |||
| 허용되는 평균 입력 회전 속도 | r/min | 3500 | |||
| 반발 | 아크 세크 | ≤20 | |||
| 무게 | 1kg | 1.32 | |||
| 설계 기간 | 1시간 | 9000 | 10000 | 10000 | |

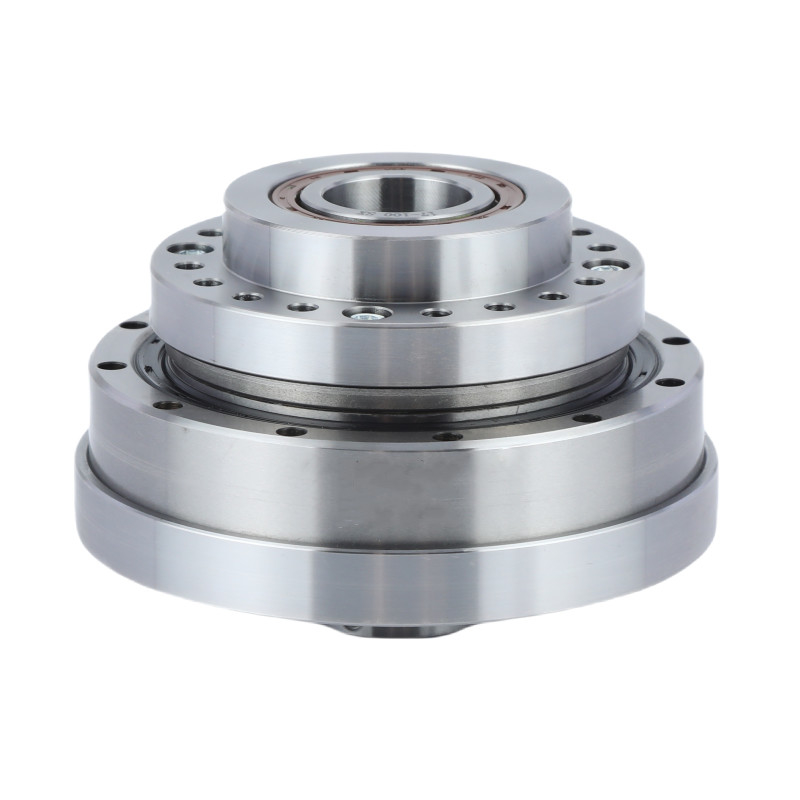

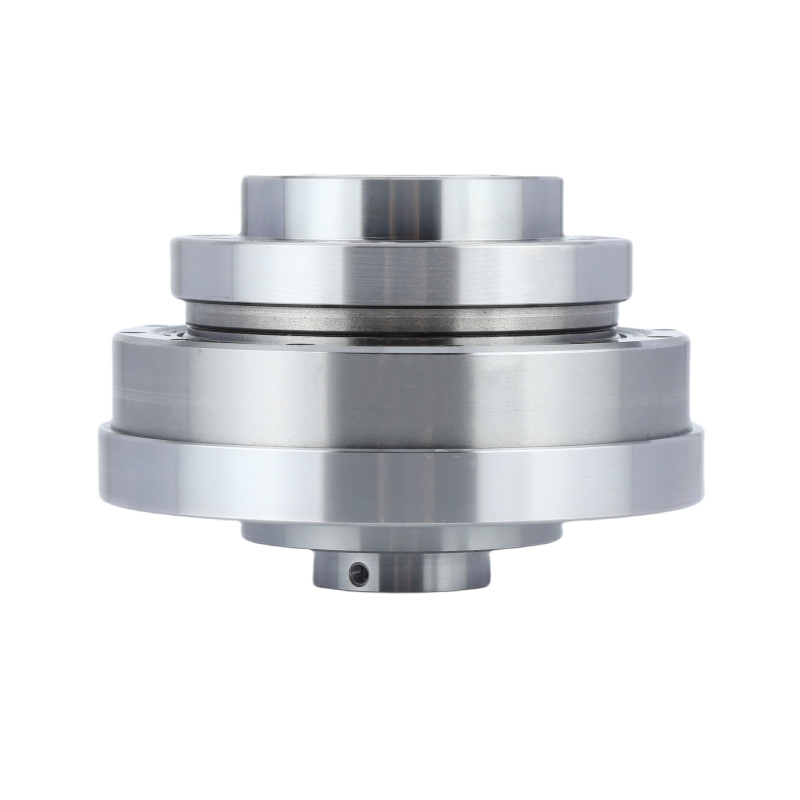

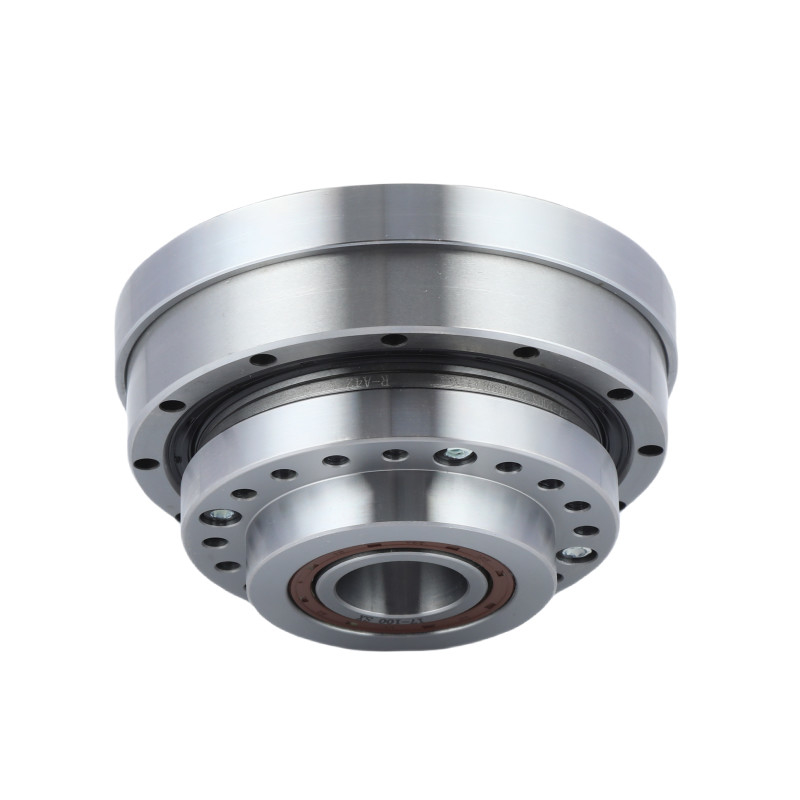

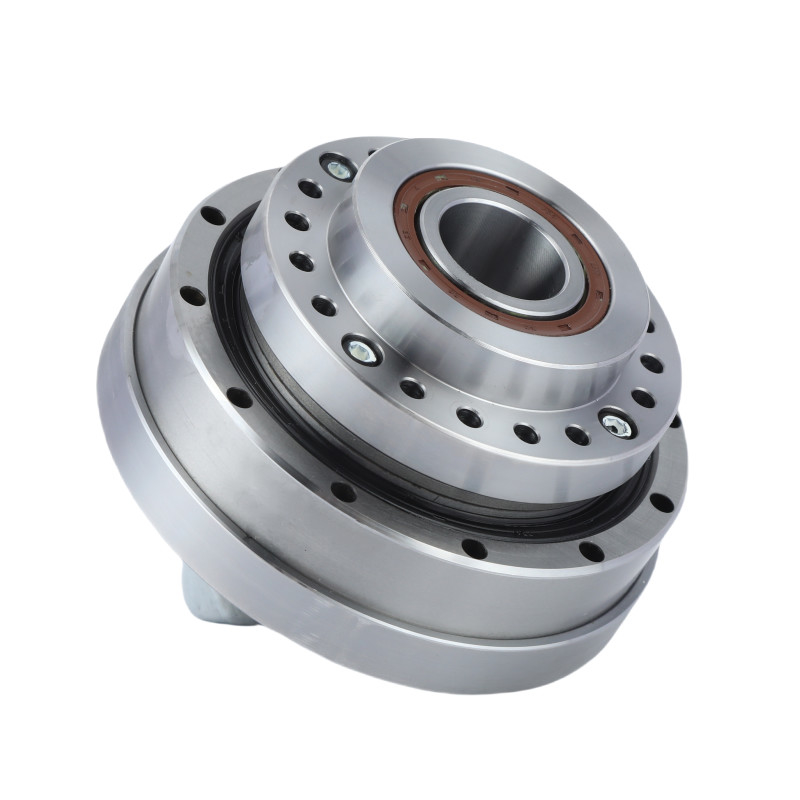

상세한 사진
|
LHT - III 모델 20 하모닉 기어 유닛의 주요 속성 | |||
| 제품 | 모델 20 하모닉 드라이브 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
6500 r/min | |||
|
최대 입력 속도
|
3500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
20 | |||
|
무게
|
1.32kg | |||
| 보증 | 1년 | |||
신청서
|
|
|
| 광학 기계 | 3차원 인쇄 및 종이 제조 | 제조 시스템 |
