원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LHT-40-XX-UI
낮은 역반응 가벼운 하모닉 감소기 변속기
제품 설명
스트레인 웨이브 기어 (스탠 웨이브 기어, 하모닉 드라이브 기어라고도 불린다) 는 외부 치아로 유연한 스플라인 (spline) 을 사용하는 기계 기어 시스템이다.원형 타원형 플러그에 의해 변형되어 외부 스플라인의 내부 기어 치아와 연결됩니다.외곽 원: 원형 스플라인 ( 고정)
스트레인 웨이브/하모닉 기어박스의 핵심 동작은 세 가지 주요 구성 요소의 상호 작용에 달려 있습니다. 웨이브 생성기, 플렉스 스프라인 및 원형 스프라인.각각의 입력 토크를 정밀한 출력 운동으로 변환하는 데 결정적인 역할을 합니다, 효율성과 정밀성 측면에서 이 변속기를 구분합니다.
하모닉 드라이브 시스템은 밀링, 제조업 및 로봇 팔을 사용하는 기계에서 사용되는 기어에서 출력 토크를 증가시키는 데 유용합니다.
매개 변수 표
| 모델 | 40 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 137 | 206 | 265 | 294 | |
| kgfm | 14 | 21 | 27 | 30 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 402 | 519 | 568 | 617 | |
| kgfm | 41 | 53 | 58 | 63 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 196 | 284 | 372 | 451 | |
| kgfm | 20 | 29 | 38 | 46 | ||
| 허용되는 최대 순간 토크 | Nm | 686 | 980 | 1080 | 1180 | |
| kgfm | 70 | 100 | 110 | 120 | ||
| 허용되는 최대 입력 회전 속도 (그레이스) |
r/min | 4000 | ||||
| 허용되는 평균 입력 회전 속도 (그레이스) |
r/min | 3000 | ||||
| 반발 | 아크 세크 | ≤20 | ||||
| 무게 | 1kg | 4.4 | ||||
| 설계 기간 | 1시간 | 10000 | 15000 | 15000 | 15000 | |

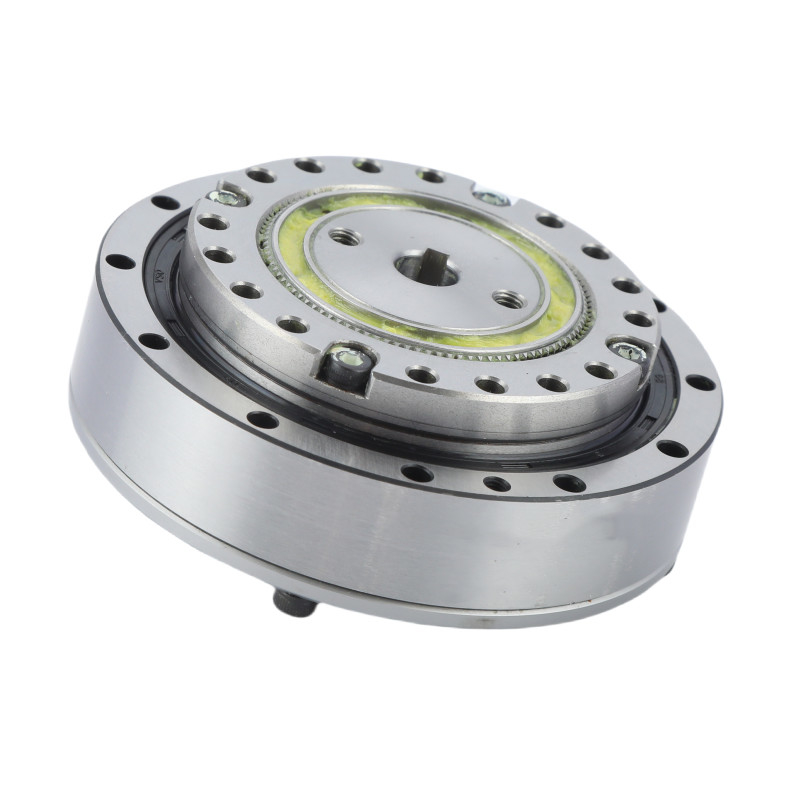

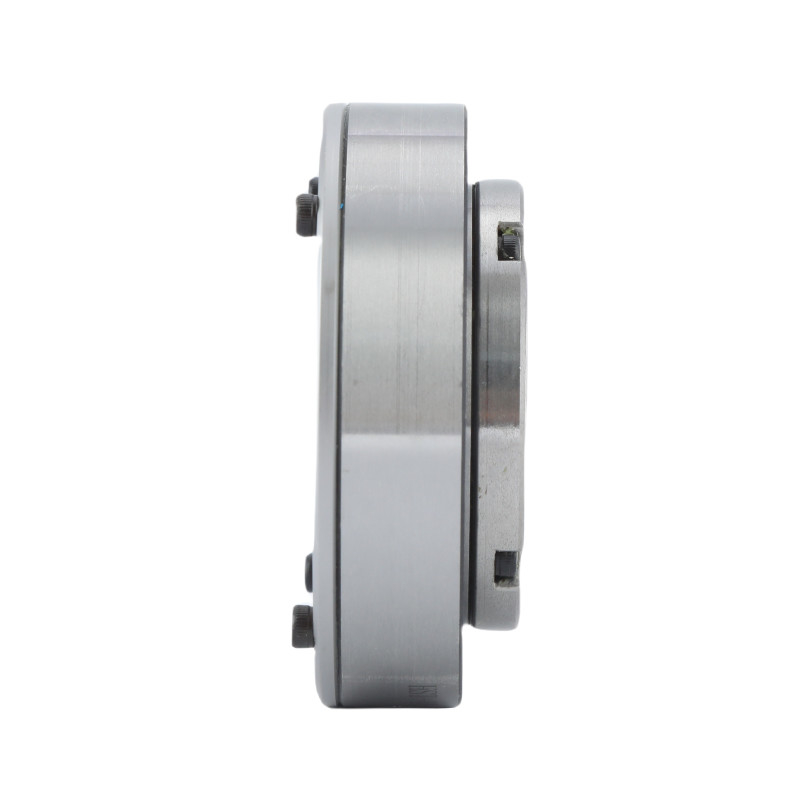

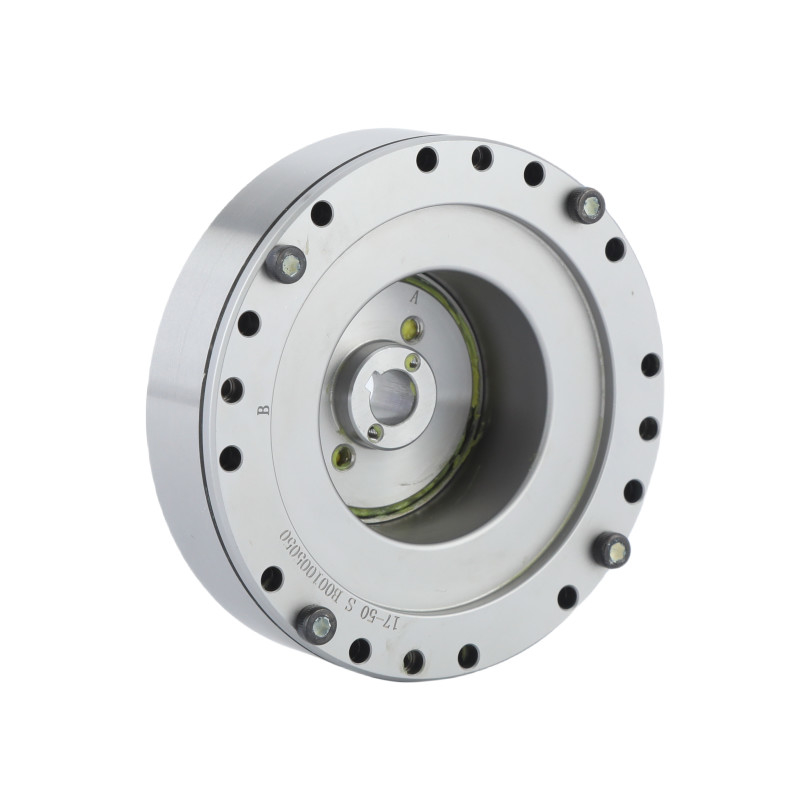

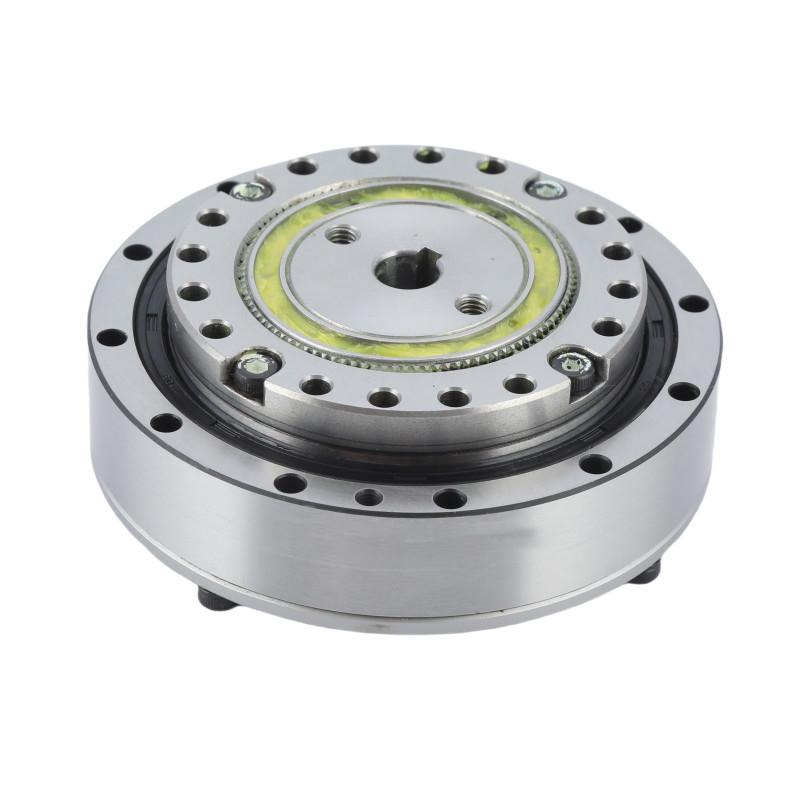

상세한 사진
|
LHT - I 모델 40 하모닉 기어 단위의 주요 속성 | |||
| 제품 | 모델 40 하모닉 드라이브 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
4000 r/min | |||
|
최대 입력 속도
|
3000 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
40 | |||
|
무게
|
4.4kg | |||
| 보증 | 1년 | |||
신청서
|
|
|
| 인간형 로봇 | CNC 기계 | 제조 시스템 |
