원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LHT-25-XX-UI

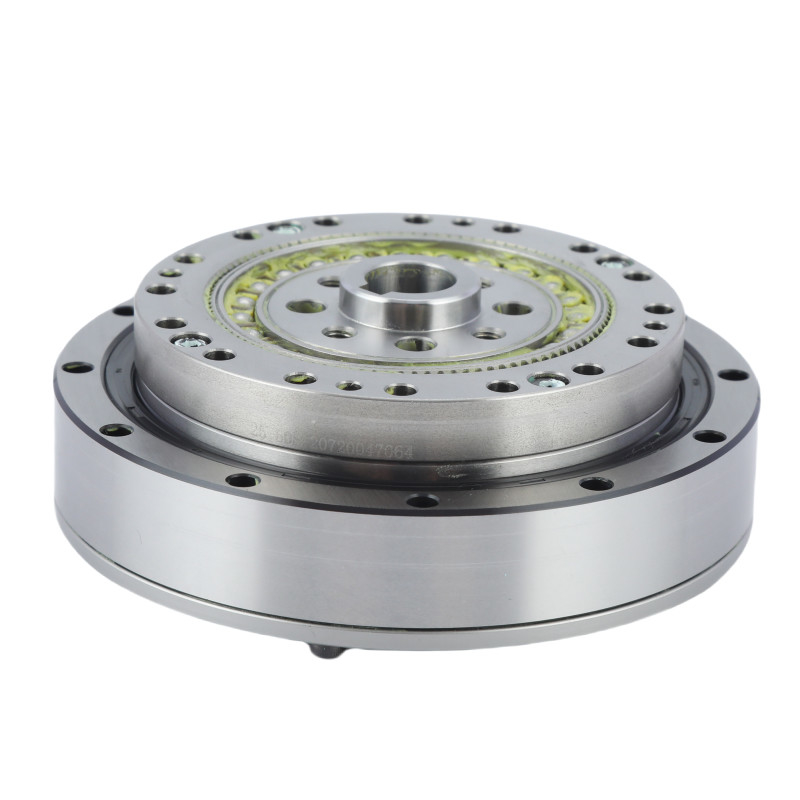

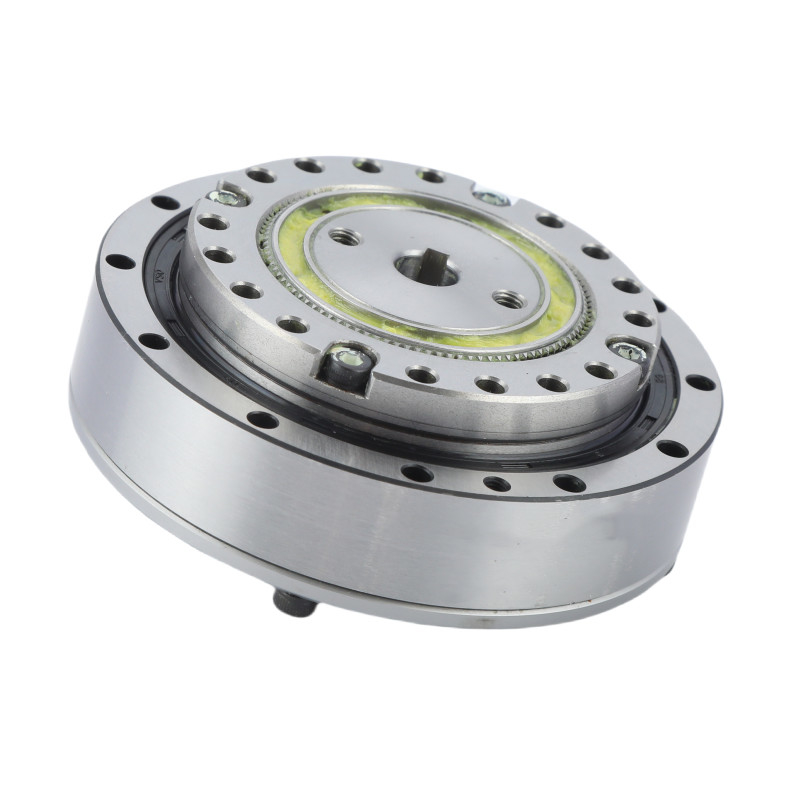

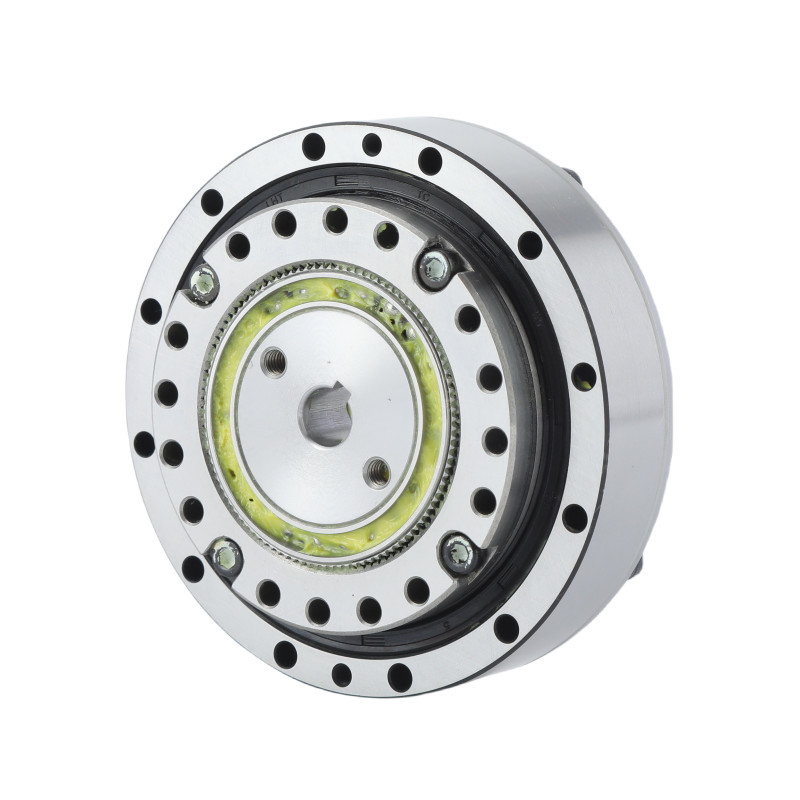

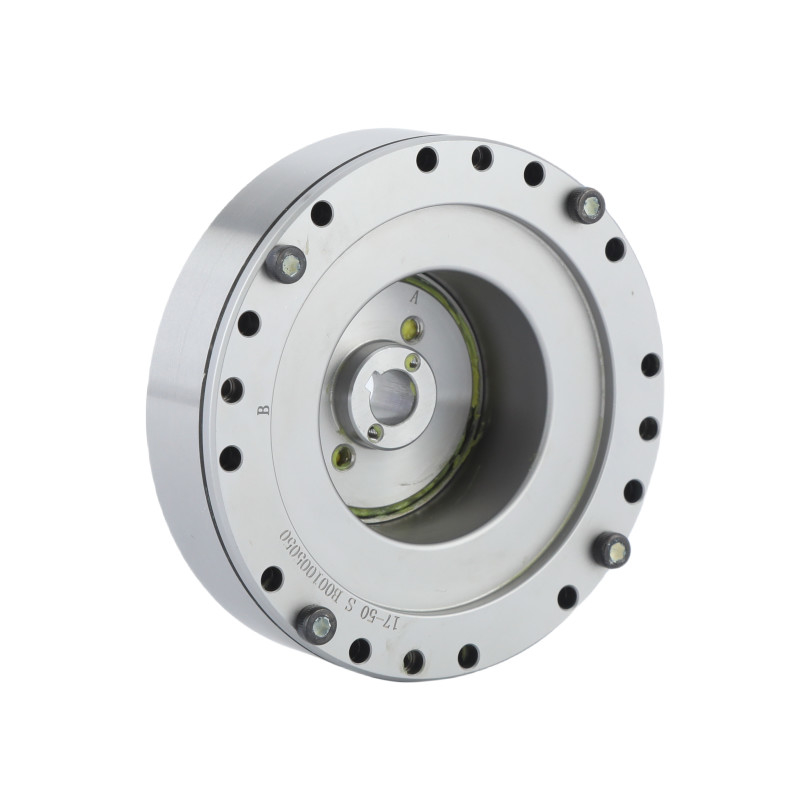

콤팩트 스트레인 웨브반대 반응하모닉 드라이브
|
높은 토크 용량 토크 전송콤팩트한 크기에도 불구하고, 하모닉 드라이브는 높은 토크를 전송할 수 있습니다. 이것은 플렉스 스플라인과 원형 스플라인 사이에 접촉하는 많은 수의 치아로 인해 발생합니다. 높은 정확성 과 반복성 정확성설계는 움직임 제어에서 높은 정밀도를 보장하며, 정확하고 반복 가능한 위치가 필요한 응용 프로그램에 적합합니다. 높은 효율성 에너지 효율성하모닉 드라이브는 높은 기계적 효율을 나타냅니다. 일반적으로 80-90% 정도입니다. 이는 에너지 소비를 줄이고 시스템 성능을 향상시킵니다. |
매개 변수 표
| 모델 | 25 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 39 | 63 | 67 | 67 | |
| kgfm | 4 | 6.4 | 6.8 | 6.8 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 98 | 137 | 157 | 167 | |
| kgfm | 10 | 14 | 16 | 17 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 55 | 87 | 108 | 108 | |
| kgfm | 5.6 | 8.9 | 11 | 11 | ||
| 허용되는 최대 순간 토크 | Nm | 186 | 255 | 284 | 304 | |
| kgfm | 19 | 26 | 29 | 31 | ||
| 허용되는 최대 입력 회전 속도 (그레이스) |
r/min | 5600 | ||||
| 허용되는 평균 입력 회전 속도 (그레이스) |
r/min | 3500 | ||||
| 반발 | 아크 세크 | ≤20 | ||||
| 무게 | 1kg | 1.22 | ||||
| 설계 기간 | 1시간 | 10000 | 15000 | 15000 | 15000 | |
|
LHT - I 모델 25 하모닉 기어 단위의 주요 속성 | |||
| 제품 | 모델 25 하모닉 드라이브 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
5600 r/min | |||
|
최대 입력 속도
|
3500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
25 | |||
|
무게
|
1.22kg | |||
| 보증 | 1년 | |||
신청서
|
|
|
| 산업용 로봇 | 인간동물 로봇 | 제조 시스템 |
