원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LHT-20-XX-U-I
|
하이 기어 비율 달성 가능한 비율: 하모닉 드라이브는 다른 종류의 기어에 대해 어려운 단일 단계에서 매우 높은 기어 감소 비율을 달성 할 수 있습니다. 반대 반응 낮은 역작용: 하모닉 드라이브는 극히 낮은 반작용을 제공하여 위치 정확성과 반복성을 향상시킵니다. 이는 로봇과 CNC 기계와 같은 정밀 애플리케이션에서 필수적입니다. 높은 토크 용량 토크 전송: 콤팩트한 크기에도 불구하고 하모닉 드라이브는 높은 토크를 전송할 수 있습니다. 이것은 플렉스 스프라인과 원형 스프라인 사이의 접촉에 있는 많은 수의 치아로 인해 발생합니다. |
| 모델 | 20 | ||||||
| 감소율 | 50 | 80 | 100 | 120 | 160 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 25 | 34 | 40 | 40 | 40 | |
| kgfm | 2.5 | 3.5 | 4.1 | 4.1 | 4.1 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 56 | 74 | 82 | 87 | 92 | |
| kgfm | 5.7 | 7.5 | 8.4 | 8.9 | 9.4 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 34 | 47 | 49 | 49 | 49 | |
| kgfm | 3.5 | 4.8 | 5 | 5 | 5 | ||
| 허용되는 최대 순간 토크 | Nm | 98 | 127 | 147 | 147 | 147 | |
| kgfm | 10 | 13 | 15 | 15 | 15 | ||
| 허용되는 최대 입력 회전 속도 (그레이스) |
r/min | 6500 | |||||
| 허용되는 평균 입력 회전 속도 (그레이스) |
r/min | 3500 | |||||
| 반발 | 아크 세크 | ≤20 | |||||
| 무게 | 1kg | 0.72 | |||||
| 설계 기간 | 1시간 | 10000 | 15000 | 15000 | 15000 | 15000 | |
|

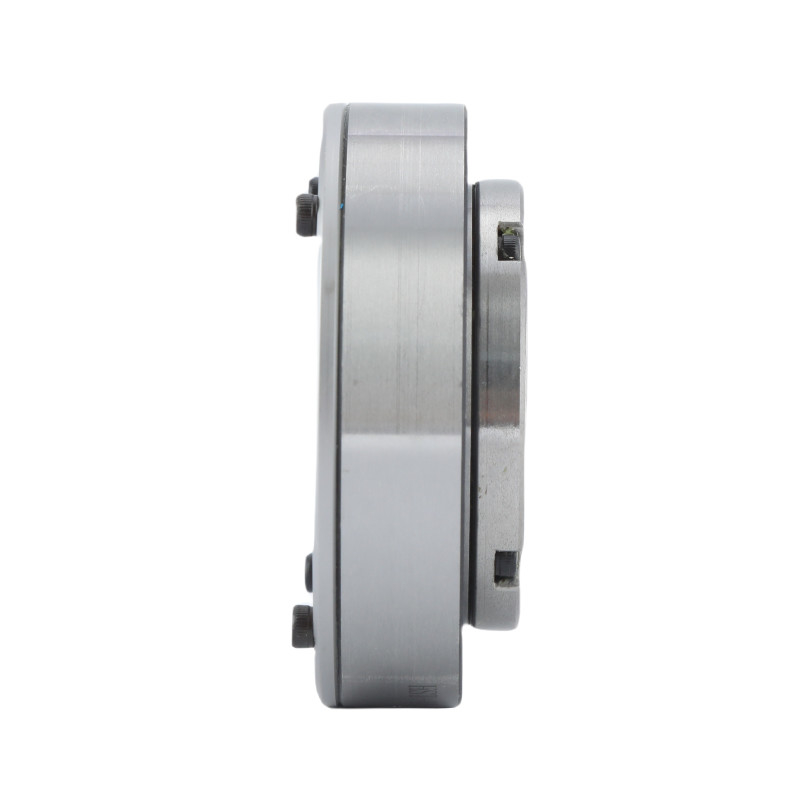

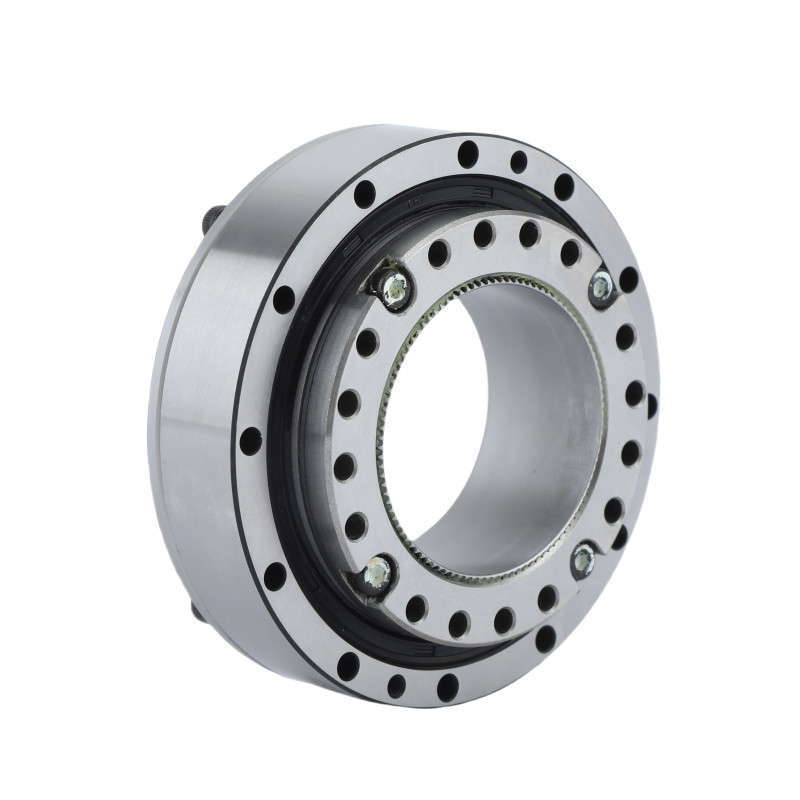

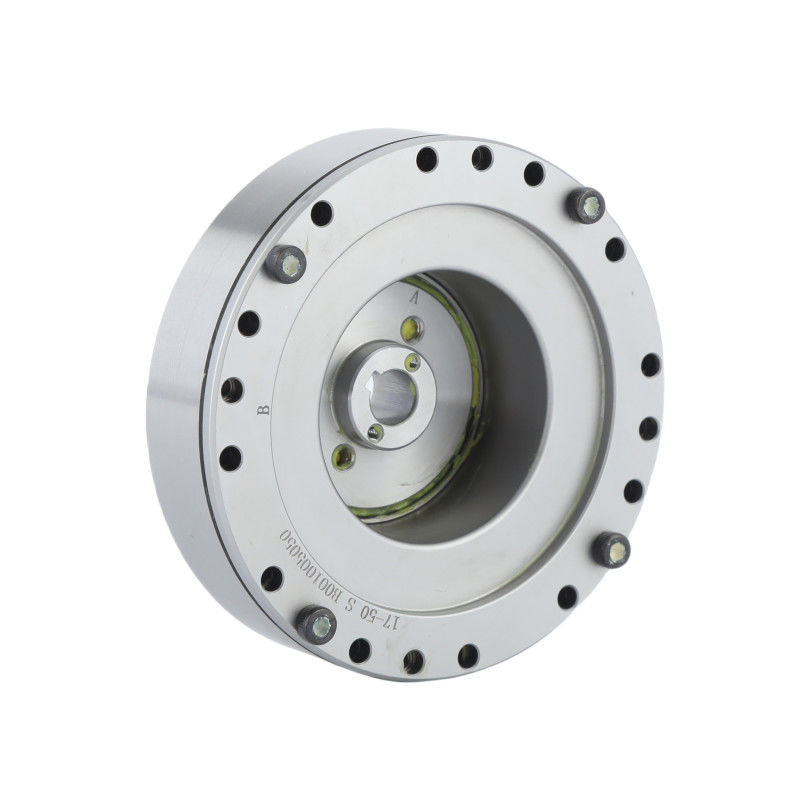

LHT - I 모델 20 하모닉 기어 단위의 주요 속성 | |||
| 제품 | 모델 20 하모닉 드라이브 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
6500 r/min | |||
|
최대 입력 속도
|
3500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
20 | |||
|
무게
|
00.72kg | |||
| 보증 | 1년 | |||
