원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LHT-17-XX-U-III
고 정밀 하모닉 드라이브 스트레인 웨브 기어 박스 감소기
|
높은 정확성
높은 토크 용량
|
가등식 매개 변수 표
| 모델 | 17 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| 허용되는 최대 순간 토크 | Nm | 70 | 87 | 110 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
| 허용되는 최대 입력 회전 속도 (그레이스) |
r/min | 7300 | ||||
| 허용되는 평균 입력 회전 속도 (그레이스) |
r/min | 3500 | ||||
| 반발 | 아크 세크 | ≤20 | ||||
| 무게 | 1kg | 0.99 | ||||
| 설계 기간 | 1시간 | 10000 | 15000 | 15000 | 15000 | |

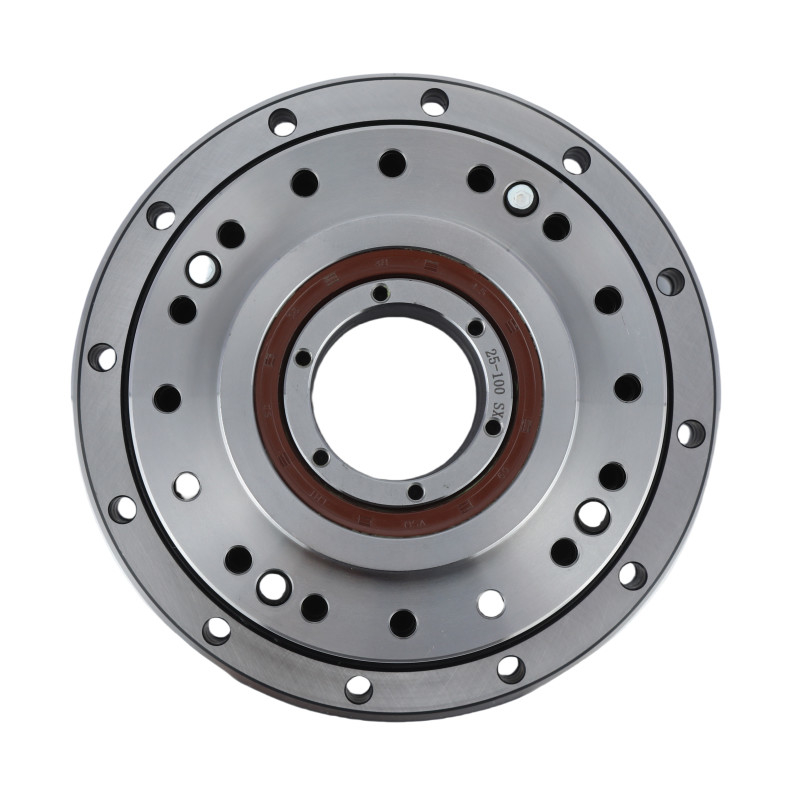

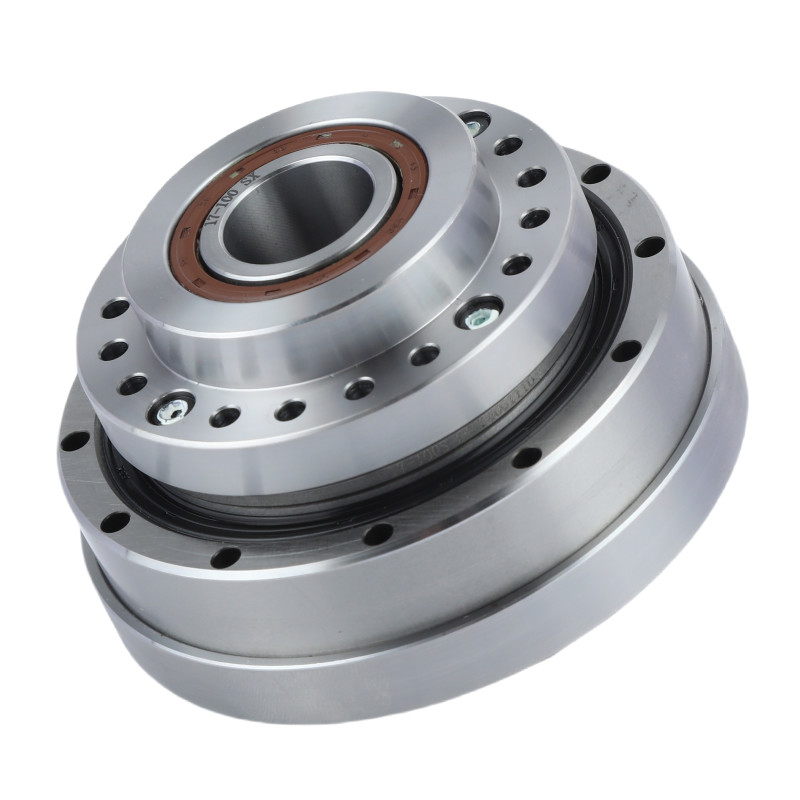

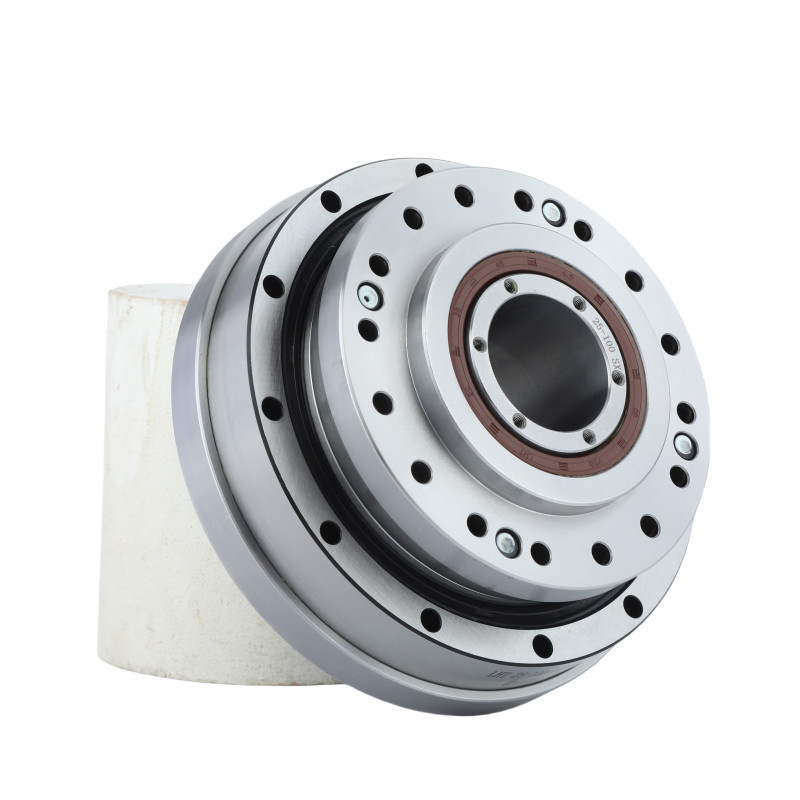

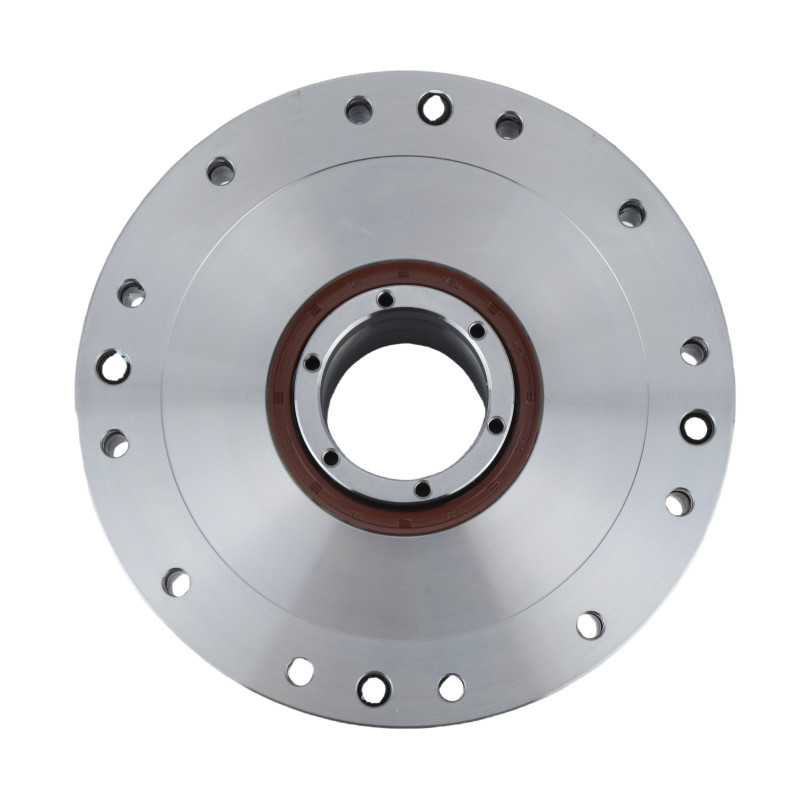

상세한 사진
|
LHT - III 모델 17 하모닉 기어 단위의 주요 속성 | |||
| 제품 | 모델 17 하모닉 드라이브 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
7300 r/min | |||
|
최대 입력 속도
|
3500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
17 | |||
|
무게
|
00.99kg | |||
| 보증 | 1년 | |||
신청서
|
|
|
| 3차원 인쇄 및 종이 제조 | 의료기기 | 광학 기계 |
|
|
|
| 항공공간 | 인간동물 로봇 | 산업용 로봇 |
