원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LHT-14-XX-U-III
스트레인 웨브 제너레이터 하모닉 드라이브 리듀서 기어박스
|
하모닉 드라이브고정도 운동 제어에 사용되는 기어 메커니즘의 일종이다. 그것은 세 가지 주요 구성 요소로 구성됩니다: 파동 발생기, 플렉스 스프라인 및 원형 스프라인. 특징
|
가등식 매개 변수 표
| 모델 | 14 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| 허용되는 최대 순간 토크 | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
| 허용되는 최대 입력 회전 속도 (그레이스) |
r/min | 8500 | ||||
| 허용되는 평균 입력 회전 속도 (그레이스) |
r/min | 3500 | ||||
| 반발 | 아크 세크 | ≤20 | ||||
| 무게 | 1kg | 0.7 | ||||
| 설계 기간 | 1시간 | 10000 | 15000 | 15000 | 15000 | |

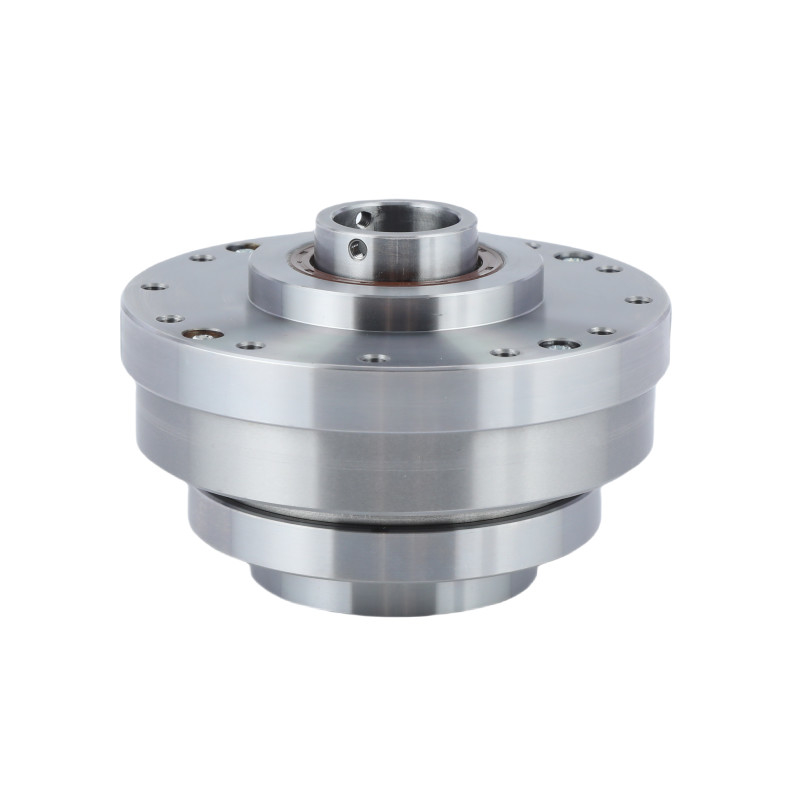

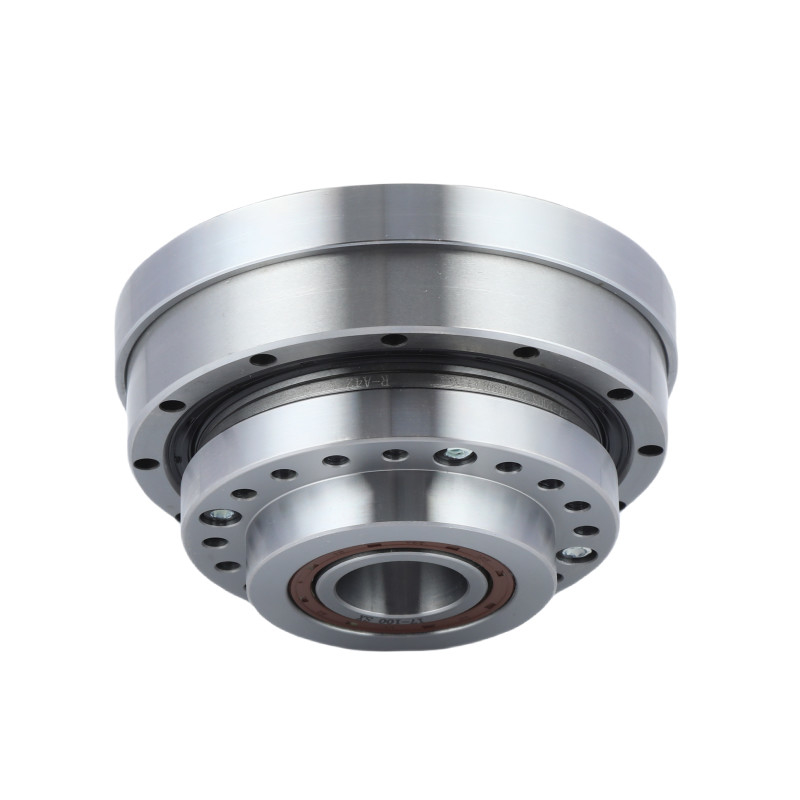

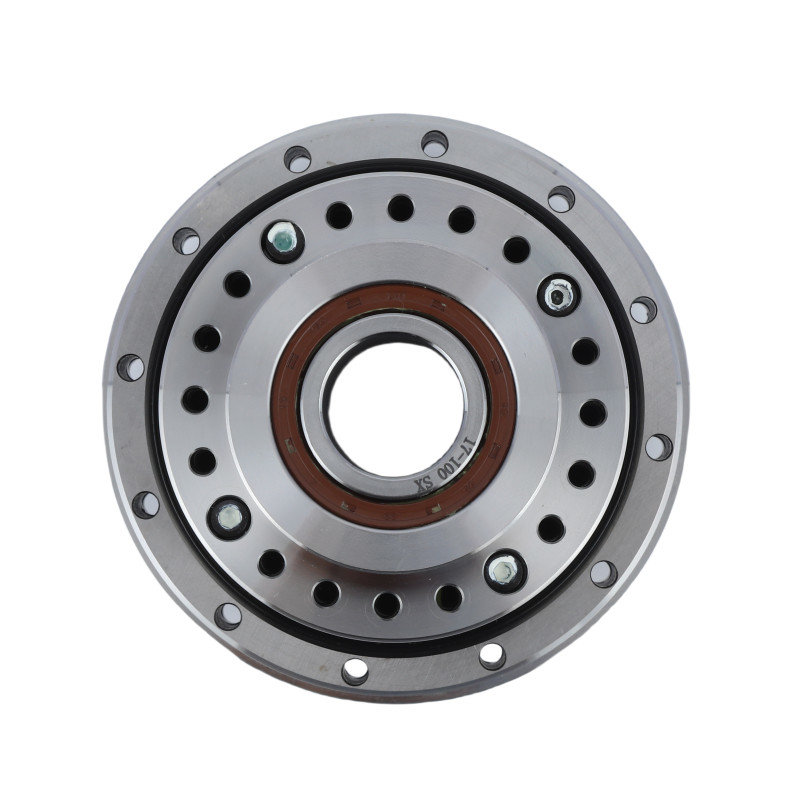

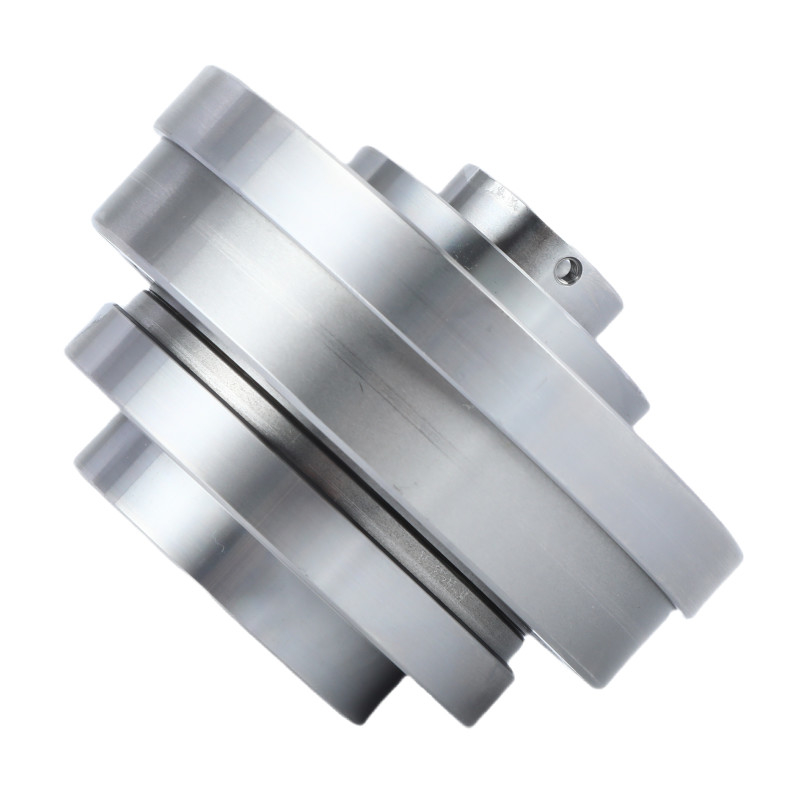

상세한 사진
|
LHT - III 모델 14 하모닉 기어 유닛의 주요 속성 | |||
| 제품 | 모델 14 하모닉 드라이브 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
8500 r/min | |||
|
최대 입력 속도
|
3500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
14 | |||
|
무게
|
00.7kg | |||
| 보증 | 1년 | |||
적용
|
|
|
| 산업용 로봇 | CNC 기계 | 항공공간 |
