원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSS-32-XX-U-II
|
신청서스트레인 웨이브 줄기기는 다음과 같은 높은 정확성과 신뢰성을 요구하는 다양한 응용 분야에서 사용됩니다.
|
| 모델 | 32 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 76 | 118 | 137 | 137 | |
| kgfm | 7.8 | 12 | 14 | 14 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 216 | 304 | 333 | 353 | |
| kgfm | 22 | 31 | 34 | 36 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 108 | 167 | 216 | 216 | |
| kgfm | 11 | 17 | 22 | 22 | ||
| 허용되는 최대 순간 토크 | Nm | 382 | 568 | 647 | 686 | |
| kgfm | 39 | 58 | 66 | 70 | ||
| 허용되는 최대 입력 회전 속도 (그레이스) |
r/min | 4800 | ||||
| 허용되는 평균 입력 회전 속도 (그레이스) |
r/min | 3500 | ||||
| 반발 | 아크 세크 | ≤20 | ||||
| 무게 | 1kg | 3.11 | ||||
| 설계 기간 | 1시간 | 10000 | 15000 | 15000 | 15000 | |
|

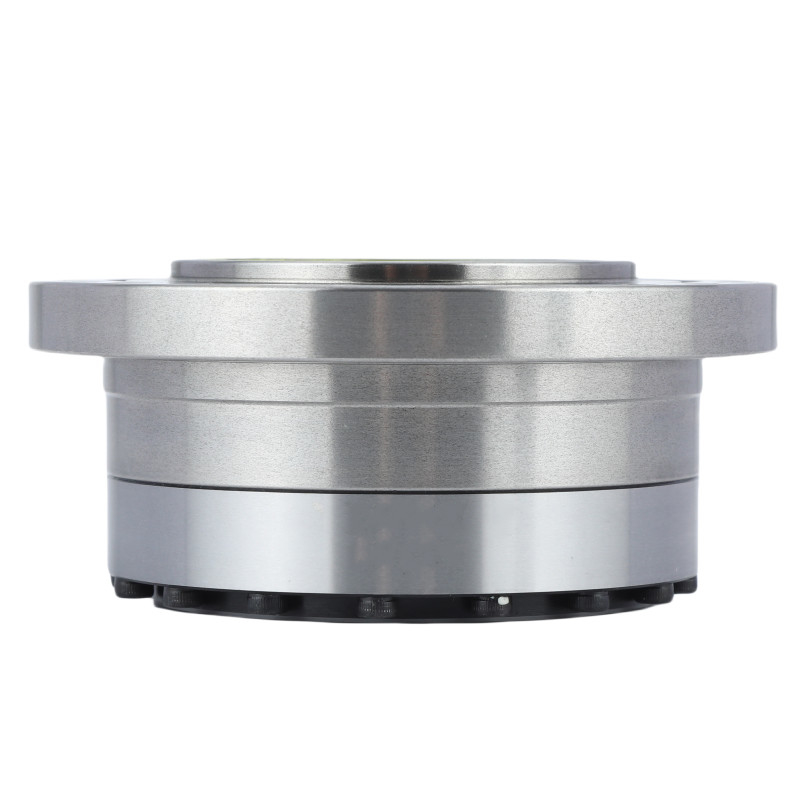

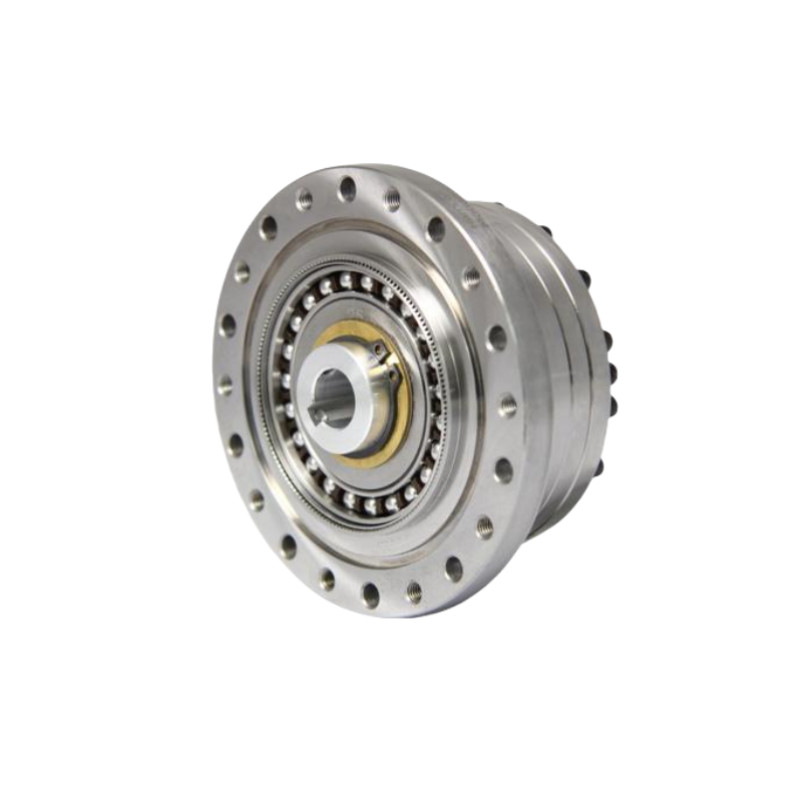

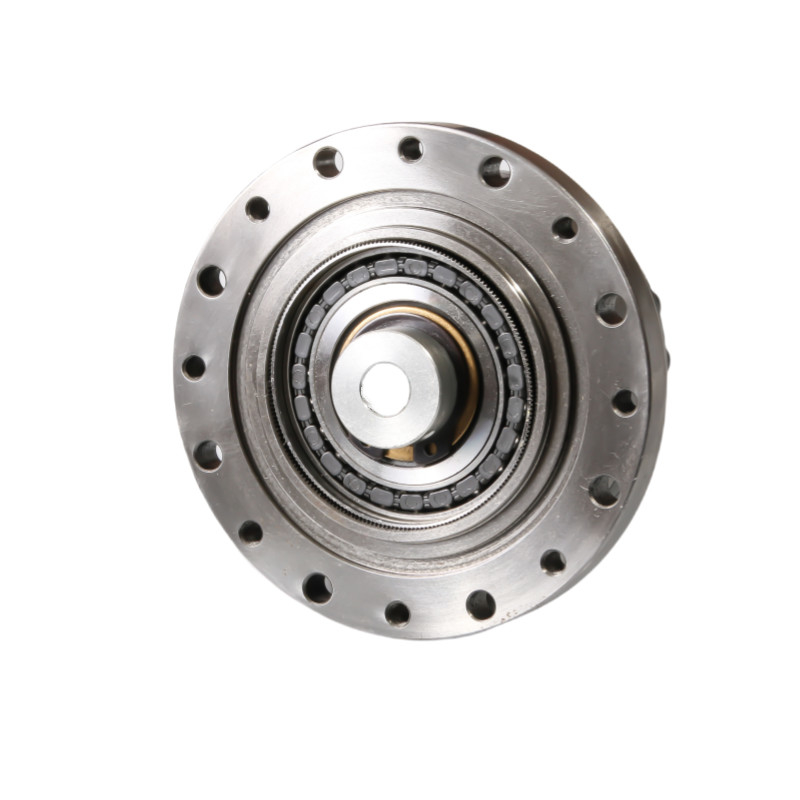

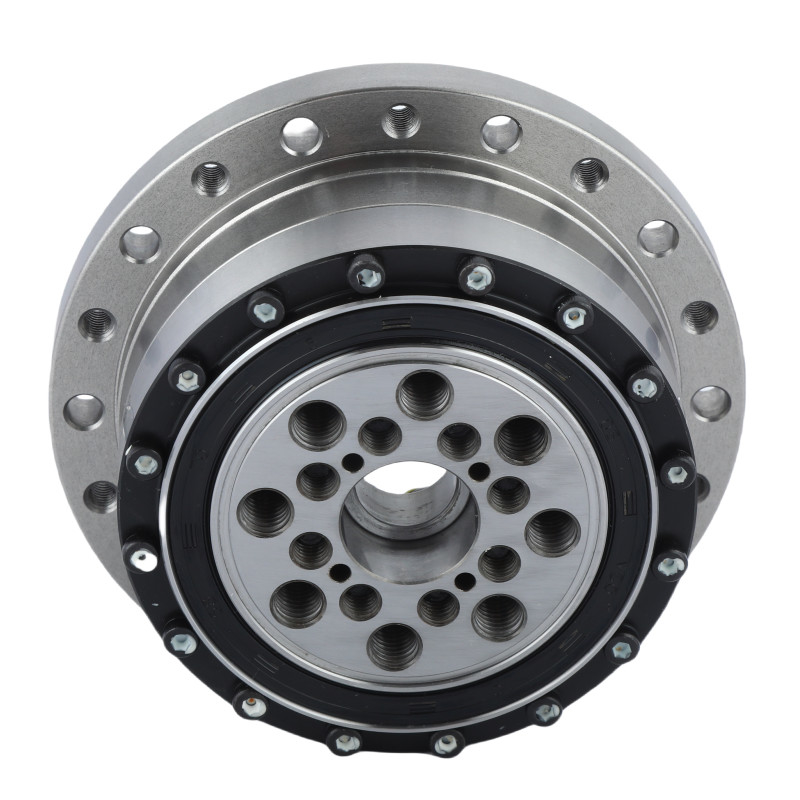

LSS - II 모델 32 하모닉 기어 단위의 주요 속성 | |||
| 제품 | 모델 32 하모닉 드라이브 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
4800 r/min | |||
|
최대 입력 속도
|
3500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
32 | |||
|
무게
|
3.11kg | |||
| 보증 | 1년 | |||
문의사항을 직접 저희에게 보내세요
