원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSS-25-XX-U-II
|
어떻게 작동 합니까?
|
| 모델 | 25 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 39 | 63 | 67 | 67 | |
| kgfm | 4 | 6.4 | 6.8 | 6.8 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 98 | 137 | 157 | 167 | |
| kgfm | 10 | 14 | 16 | 17 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 55 | 87 | 108 | 108 | |
| kgfm | 5.6 | 8.9 | 11 | 11 | ||
| 허용되는 최대 순간 토크 | Nm | 186 | 255 | 284 | 304 | |
| kgfm | 19 | 26 | 29 | 31 | ||
| 허용되는 최대 입력 회전 속도 (그레이스) |
r/min | 5600 | ||||
| 허용되는 평균 입력 회전 속도 (그레이스) |
r/min | 3500 | ||||
| 반발 | 아크 세크 | ≤10 | ||||
| 무게 | 1kg | 1.46 | ||||
| 설계 기간 | 1시간 | 10000 | 15000 | 15000 | 15000 | |
|

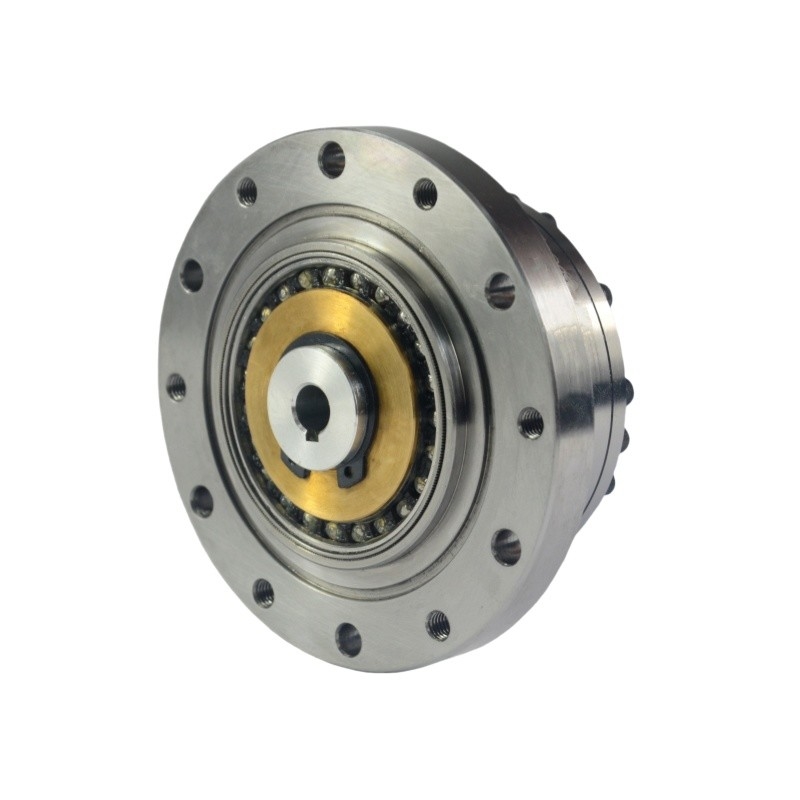

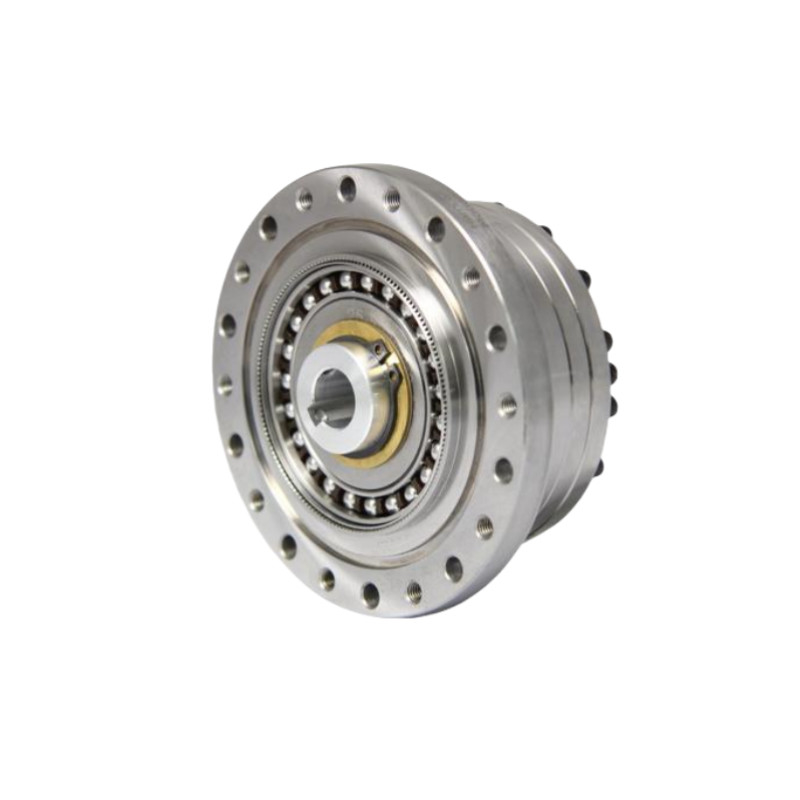

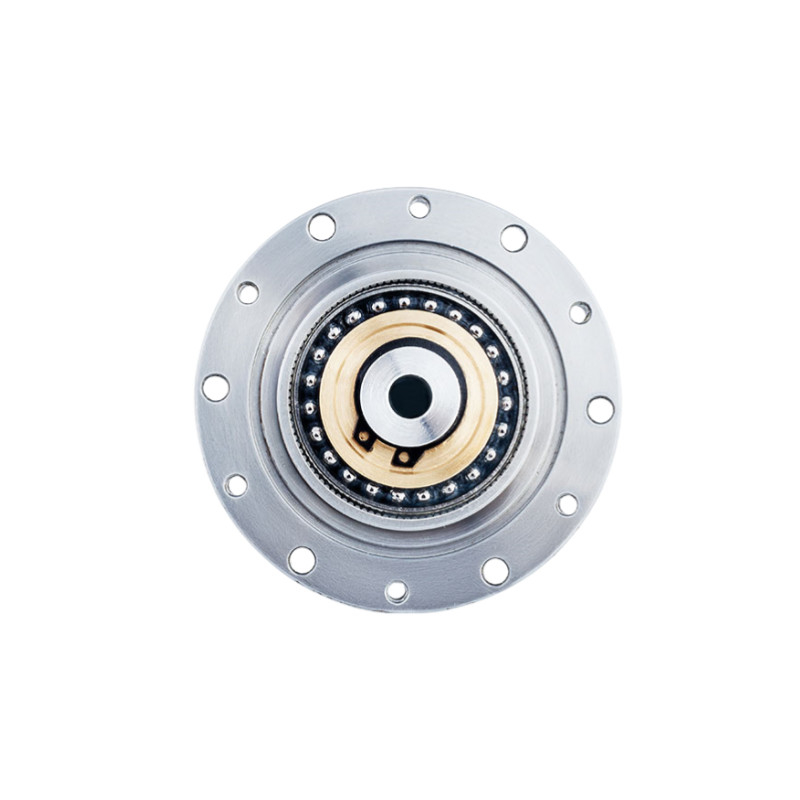

LSS - II 모델 25 하모닉 기어 유닛의 주요 속성 | |||
| 제품 | 모델 25 하모닉 드라이브 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
5600 r/min | |||
|
최대 입력 속도
|
3500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
25 | |||
|
무게
|
1.46kg | |||
| 보증 | 1년 | |||
