원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSS-14-XX-U-II

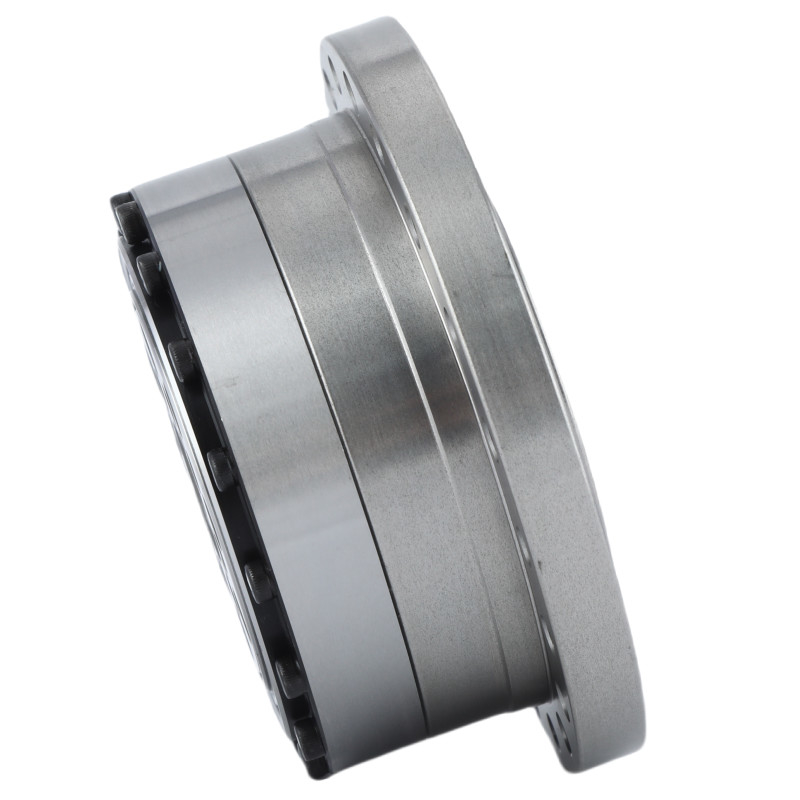

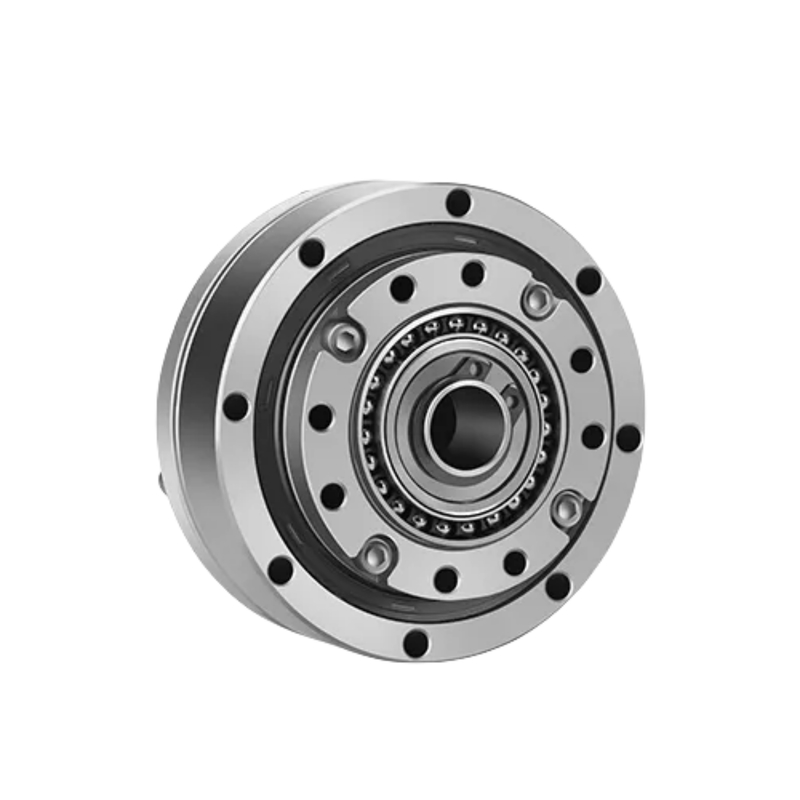

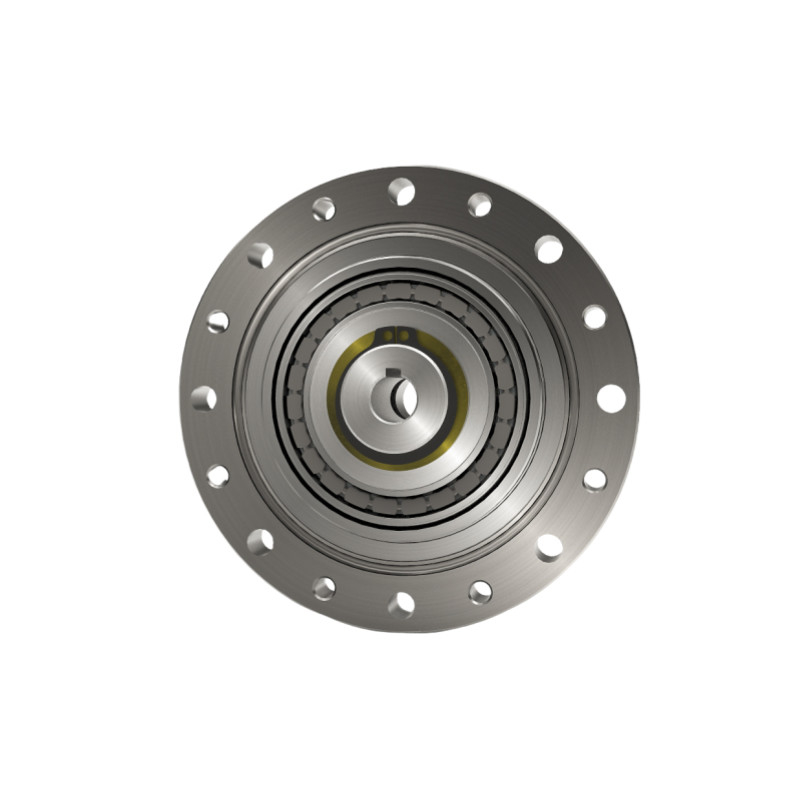

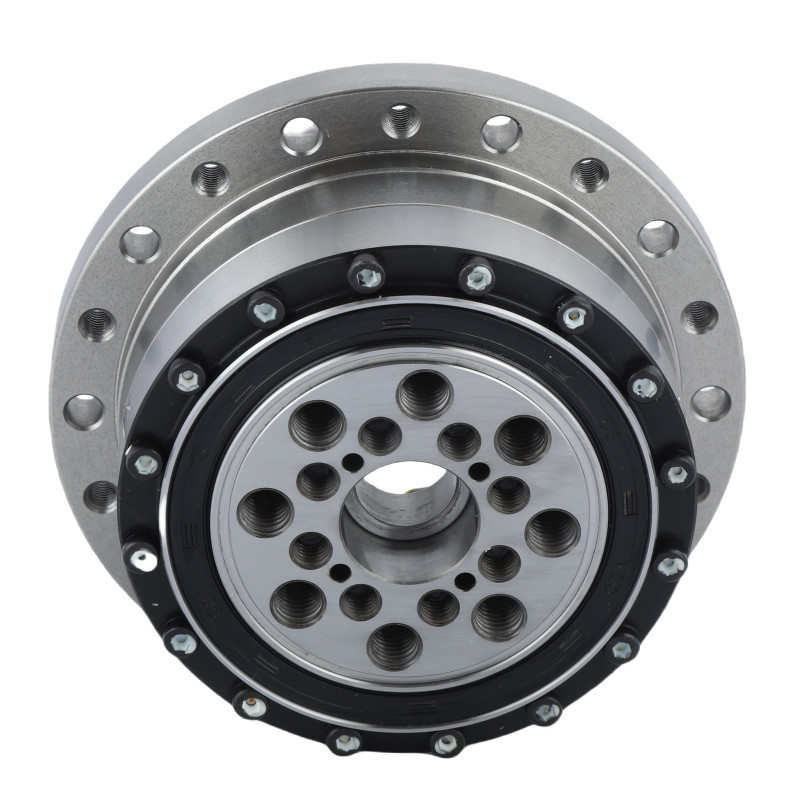

고 정밀 하모닉 감소 기구
|
적용 로봇 공학: 산업용 로봇, 서비스용 로봇, 외과용 로봇 의료 장비: 영상기기, 의족 및 외골격 전기통신: 안테나 위치 시스템 재생 에너지: 태양광 추적기, 풍력 터빈 |
매개 변수 표
| 모델 | 14 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| 허용되는 최대 순간 토크 | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
| 허용되는 최대의 입력 회전 속도 (그레이스) | r/min | 8500 | ||||
| 허용되는 평균 입력 회전 속도 (그레이스) | r/min | 3500 | ||||
| 반발 | 아크 세크 | ≤20 | ||||
| 무게 | 1kg | 0.51 | ||||
| 설계 기간 | 1시간 | 10000 | 15000 | 15000 | 15000 | |
|
LSS - II 모델 14 하모닉 기어 단위의 주요 속성 | |||
| 제품 | 모델 14 하모닉 드라이브 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
3500 r/min | |||
|
최대 입력 속도
|
8500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
14 | |||
|
무게
|
00.51kg | |||
| 보증 | 1년 | |||
신청서
|
|
|
| 제조 시스템 | 인간동물 로봇 | 반도체 시스템 |
