원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSS-40-XX-UI
|
스트레인 웨이브 줄기기 (하모닉 드라이브) 현대 기계 시스템에서 필수적인 부품입니다. 높은 정밀도, 콤팩트 크기와 높은 토크 전송이 필요합니다.플렉스 스플라인의 변형과 기어 치아의 정확한 참여를 활용합니다., 로봇, 항공우주 및 다양한 산업 분야에서 응용을 위해 그들을 이상적으로 만듭니다. |
적용로봇 공학일반적으로 로봇 팔과 다리의 관절에 사용됩니다. 부드럽고 정확한 움직임을 위해 정확한 제어와 높은 토크가 필요한 곳이죠. |
| 모델 | 40 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 137 | 206 | 265 | 294 | |
| kgfm | 14 | 21 | 27 | 30 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 402 | 519 | 568 | 617 | |
| kgfm | 41 | 53 | 58 | 63 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 196 | 284 | 372 | 451 | |
| kgfm | 20 | 29 | 38 | 46 | ||
| 허용되는 최대 순간 토크 | Nm | 686 | 980 | 1080 | 1180 | |
| kgfm | 70 | 100 | 110 | 120 | ||
| 허용되는 최대 입력 회전 속도 (그레이스) |
r/min | 4000 | ||||
| 허용되는 평균 입력 회전 속도 (그레이스) |
r/min | 3000 | ||||
| 반발 | 아크 세크 | ≤20 | ||||
| 무게 | 1kg | 4.6 | ||||
| 설계 기간 | 1시간 | 10000 | 15000 | 15000 | 15000 | |
|

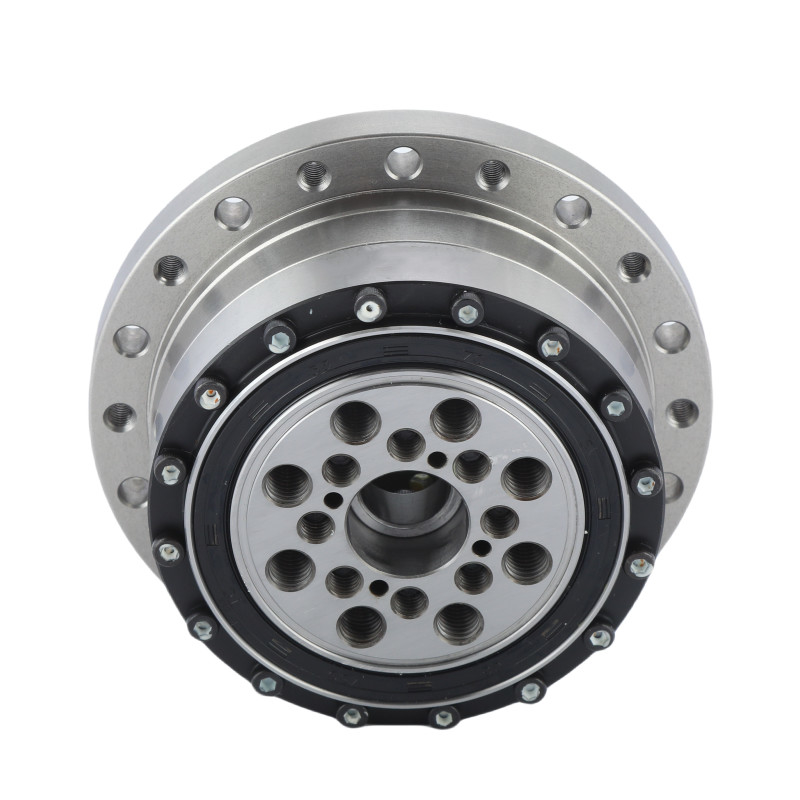

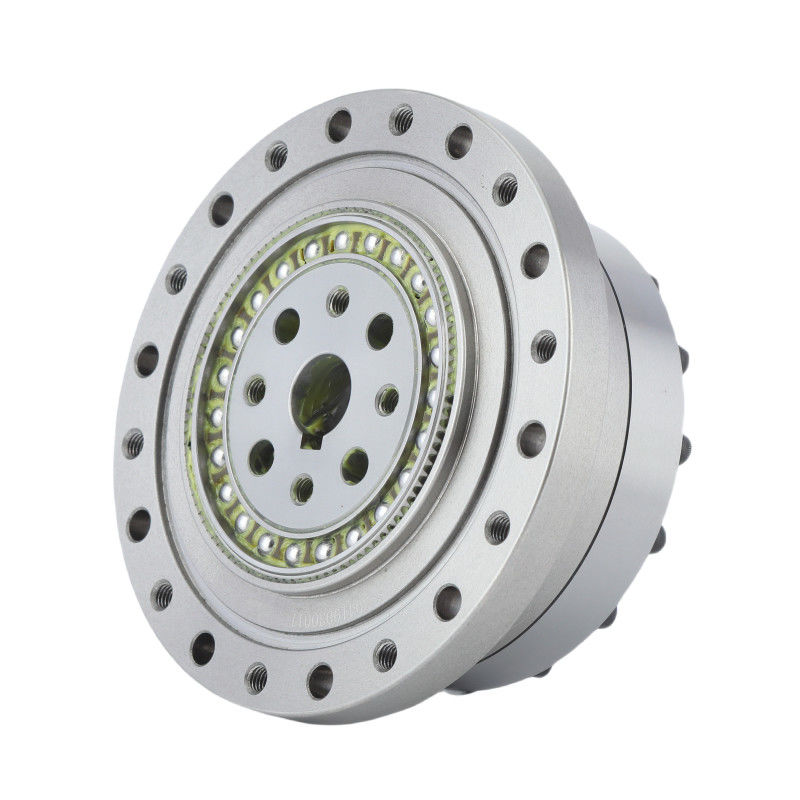

LSS - I 모델 40 하모닉 기어 유닛의 주요 속성 | |||
| 제품 | 모델 40 하모닉 드라이브 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
3000 r/min | |||
|
최대 입력 속도
|
4000 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
40 | |||
|
무게
|
40.6kg | |||
| 보증 | 1년 | |||
문의사항을 직접 저희에게 보내세요
