원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSS-20-XX-UI
 |

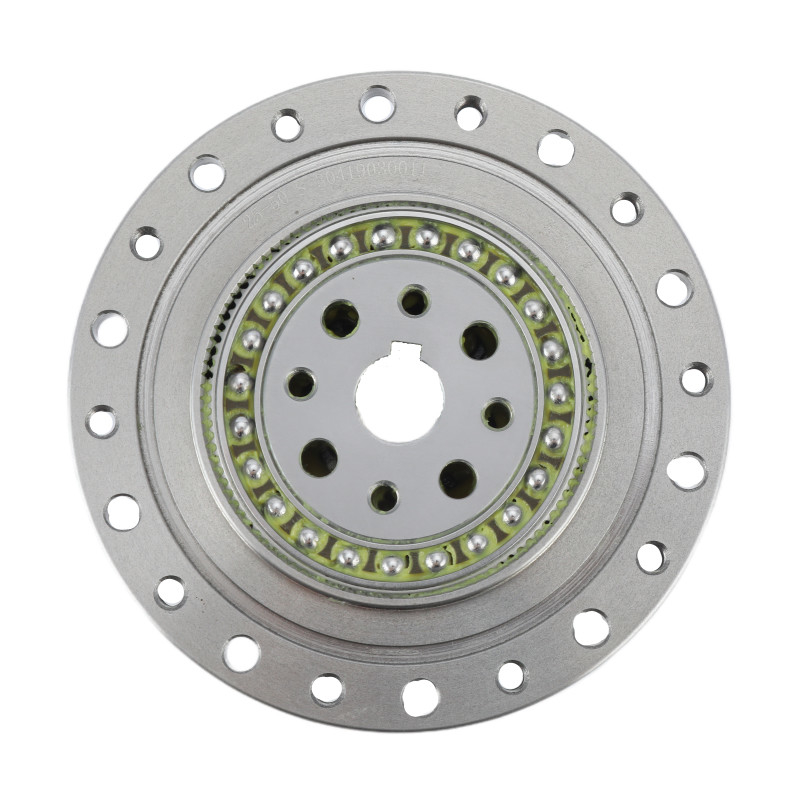

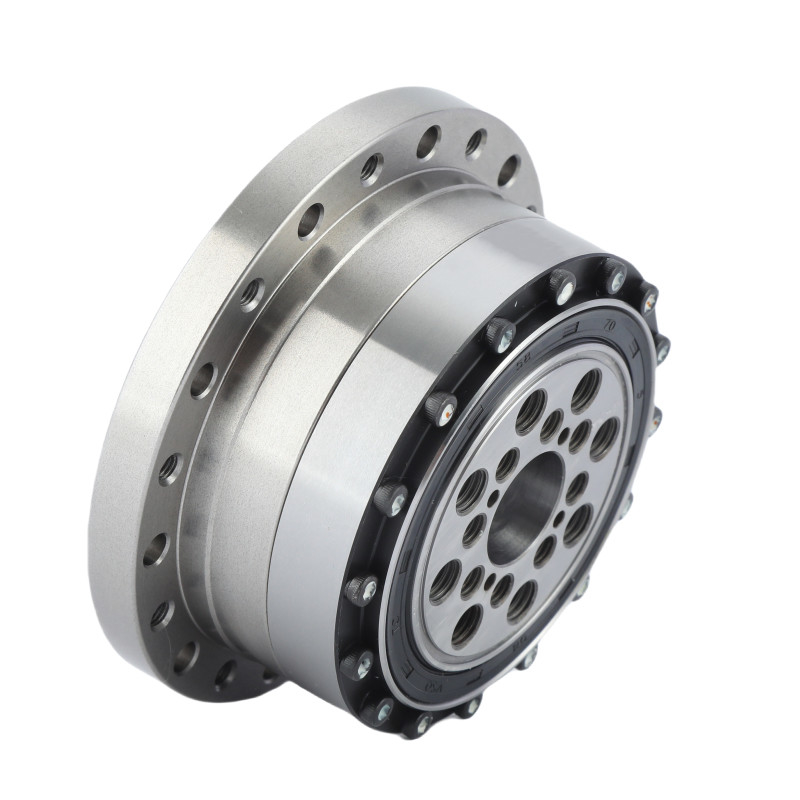

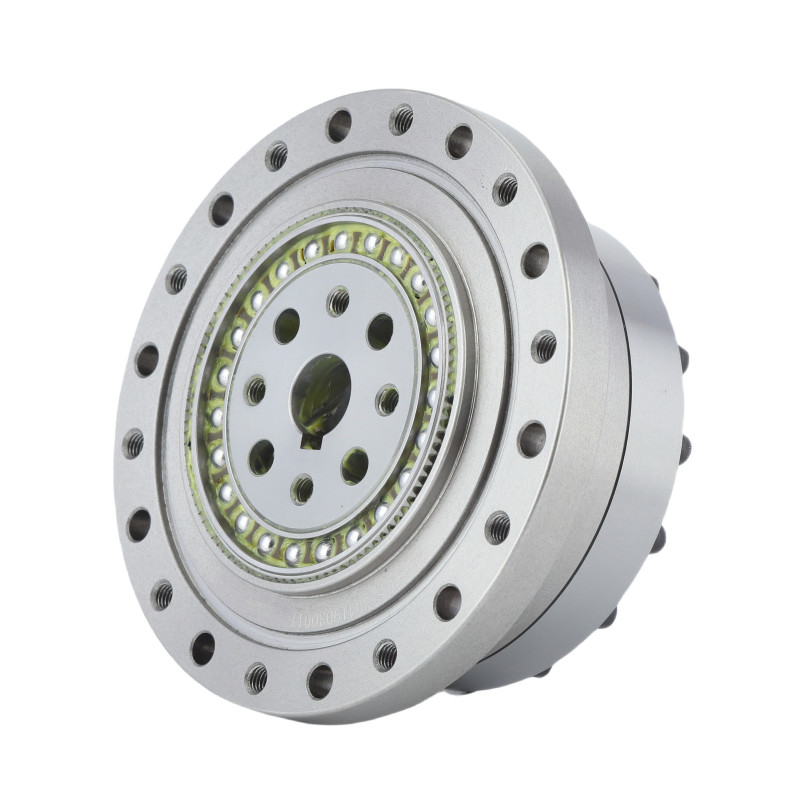

스트레인 웨이브 줄기기 (하모닉 드라이브) 많은 현대 기계 시스템에서 필수적인 부품으로 효율적이고 정확하고 신뢰할 수 있는 기어 감축을 제공합니다.특유의 설계와 기능으로 인해 높은 정확성 및 컴팩트성을 요구하는 분야에서 필수적입니다., 가벼운 용액 |
특징높은 감소 비율한 단계에서 매우 높은 감소 비율을 달성 할 수 있습니다. 콤팩트 하고 가볍다그들의 설계 때문에, 그들은 전통적인 기어 시스템에 비해 훨씬 작고 가벼운 패키지에 높은 감소 비율을 제공합니다. 높은 정확성 과 반복성최소 반작용을 보장하여 높은 위치 정확성을 요구하는 응용 프로그램에 적합합니다. 높은 토크 전송크기에 비해 높은 토크를 전달할 수 있어 상당한 힘을 필요로 하는 애플리케이션에 유리하다. |
| 모델 | 20 | ||||||
| 감소율 | 50 | 80 | 100 | 120 | 160 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 25 | 34 | 40 | 40 | 40 | |
| kgfm | 2.5 | 3.5 | 4.1 | 4.1 | 4.1 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 56 | 74 | 82 | 87 | 92 | |
| kgfm | 5.7 | 7.5 | 8.4 | 8.9 | 9.4 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 34 | 47 | 49 | 49 | 49 | |
| kgfm | 3.5 | 4.8 | 5 | 5 | 5 | ||
| 허용되는 최대 순간 토크 | Nm | 98 | 127 | 147 | 147 | 147 | |
| kgfm | 10 | 13 | 15 | 15 | 15 | ||
| 허용되는 최대 입력 회전 속도 기름 |
r/min | 6500 | |||||
| 허용되는 평균 입력 회전 속도 기름 |
r/min | 3500 | |||||
| 반발 | 아크 세크 | ≤20 | |||||
| 무게 | 1kg | 0.96 | |||||
| 설계 기간 | 1시간 | 10000 | 15000 | 15000 | 15000 | 15000 | |
|
LSS - I 모델 20 하모닉 기어 유닛의 주요 속성 | |||
| 제품 | 모델 20 스트레인 웨브 줄기 | |||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
3500 r/min | |||
|
최대 입력 속도
|
6500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
20 | |||
|
무게
|
00.96kg | |||
| 보증 | 1년 | |||
