원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSS-17-XX-UI
로보틱스 하모닉 드라이브 모터 감소 기어 원형 스프라인
 |
파동 생성기 일반적으로 융통선 안에 들어있는 타원형 구슬 베어링 집합체입니다. 그것은 융통선을 타원형으로 변형시킵니다.두 개의 반대 영역에서 원형 스플라인의 치아와 함께 참여하게 만드는. 플렉스플라인 얇고 유연하고 실린더 모양의 기어입니다. 외부 이빨이 있습니다. 원형 스프라인 내부 치아가 있는 딱딱한 반지입니다. 정지하거나 시스템의 출력 구성 요소가 될 수 있습니다.원형 스플라인의 치아와 플렉스 스플라인의 상호 작용은 기어 감소를 생성. |
운영
|
사양
| 모델 | 17 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| 허용되는 최대 순간 토크 | Nm | 70 | 87 | 108 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
|
허용되는 최대 입력 회전 속도 (그레이스) |
r/min | 7300 | ||||
|
허용되는 평균 입력 회전 속도 (그레이스) |
r/min | 3500 | ||||
| 반발 | 아크 세크 | ≤20 | ||||
| 무게 | 1kg | 0.67 | ||||
| 설계 기간 | 1시간 | 10000 | 15000 | 15000 | 15000 | |

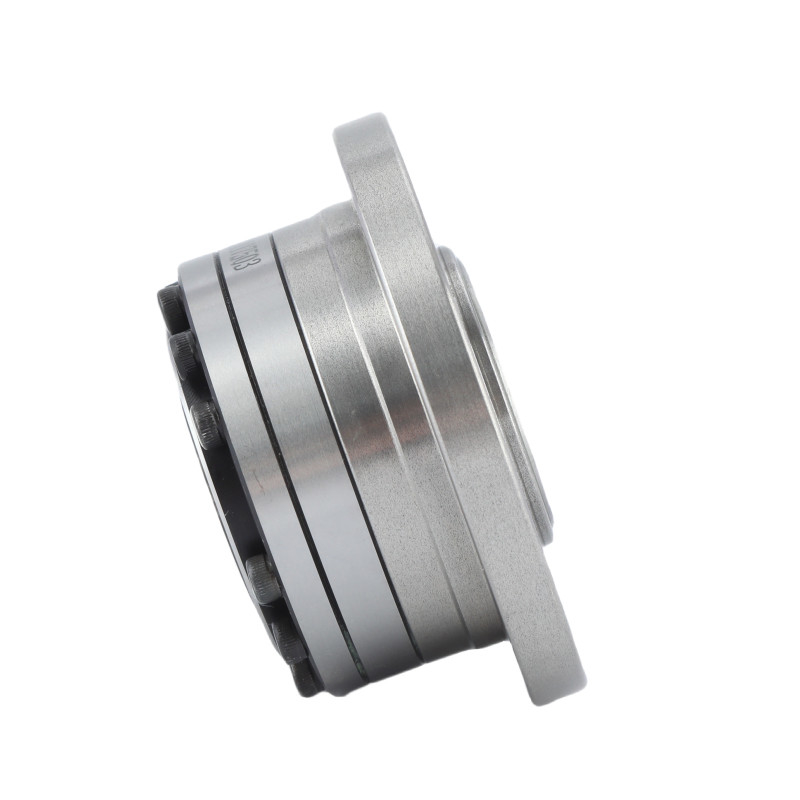

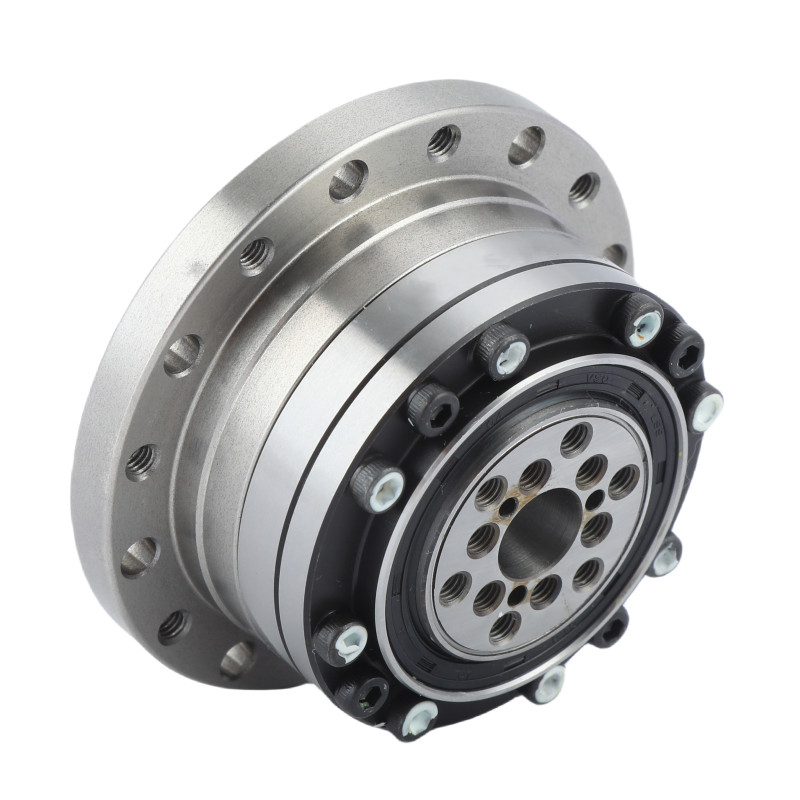

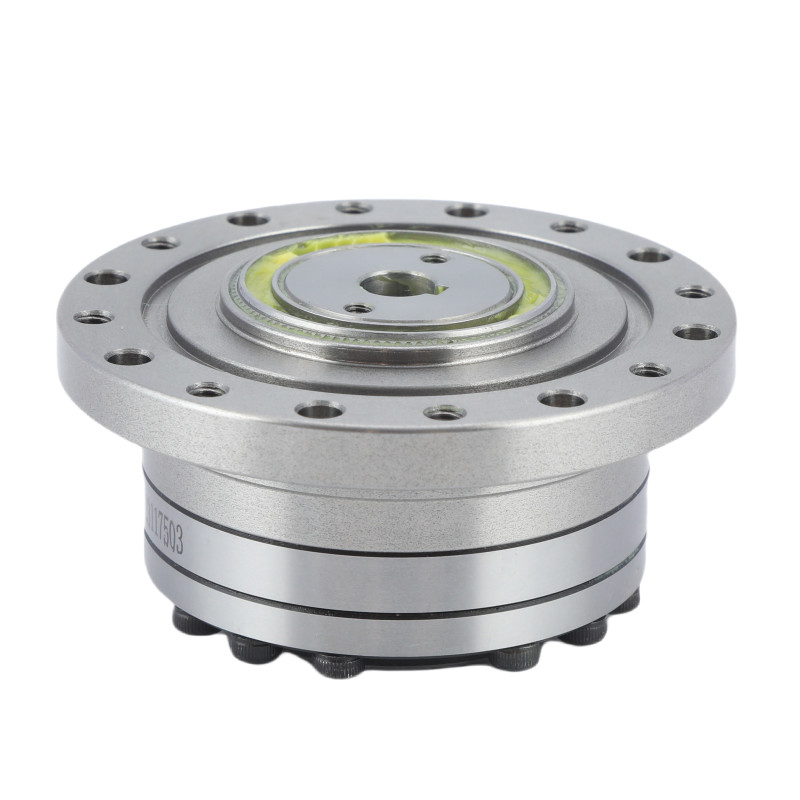

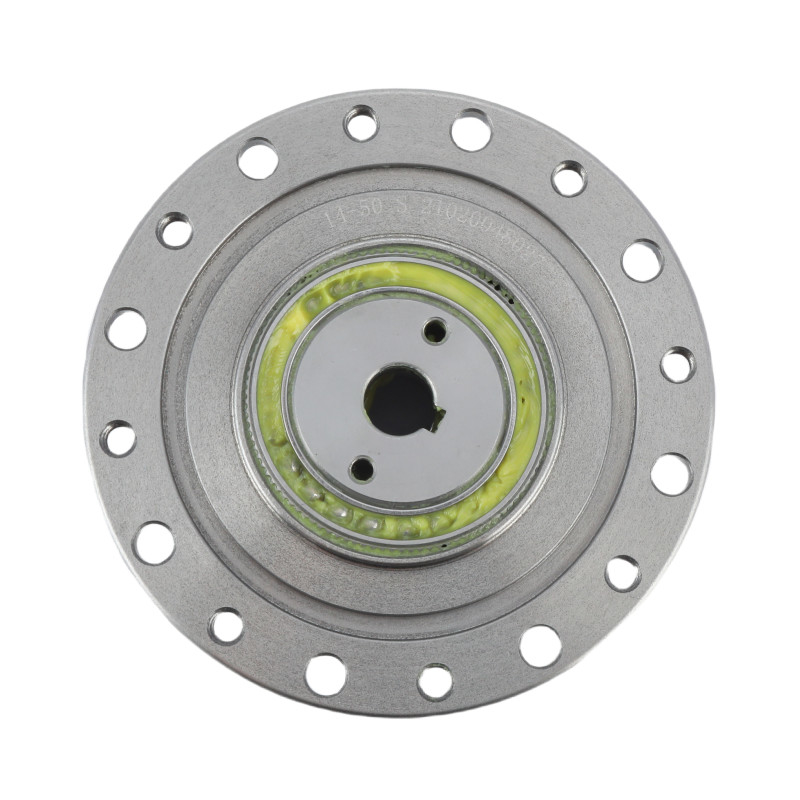

상세한 사진
| LSS - I 시리즈 모델 17 하모닉 기어 유닛의 주요 속성 | |||
| 제품 | 모델 17 스트레인 웨브 줄기기 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
7300 r/min | ||
|
설계된 생명
|
15000시간 | ||
|
모델
|
17 | ||
|
무게
|
00.67kg | ||
| 보증 | 1년 | ||
신청서
|
|
|
|
| 산업용 로봇 | 의료기기 | 제조 시스템 | 반도체 시스템 |
