원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSS-14-XX-UI

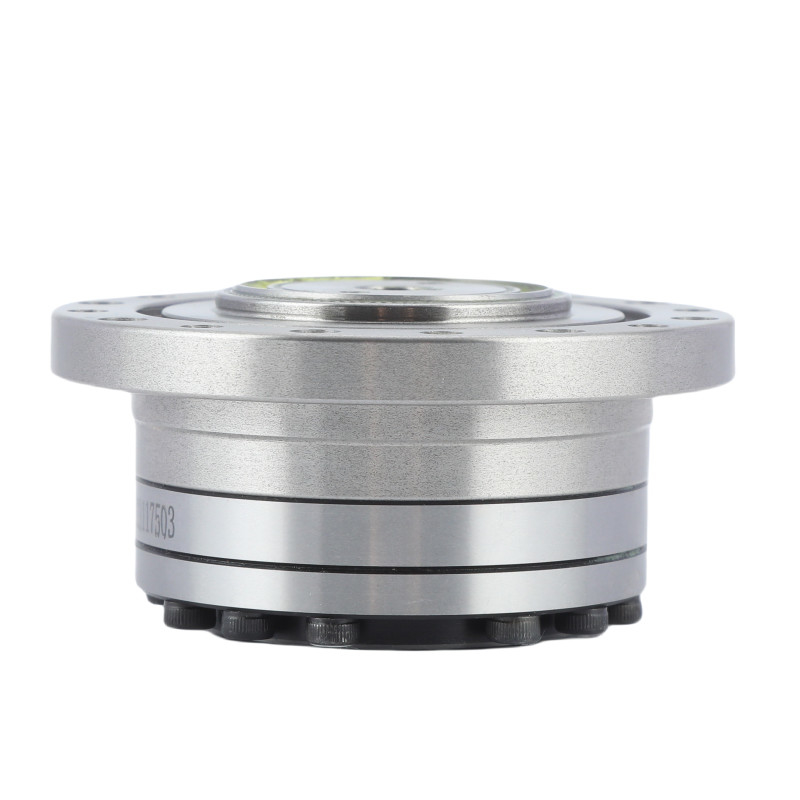

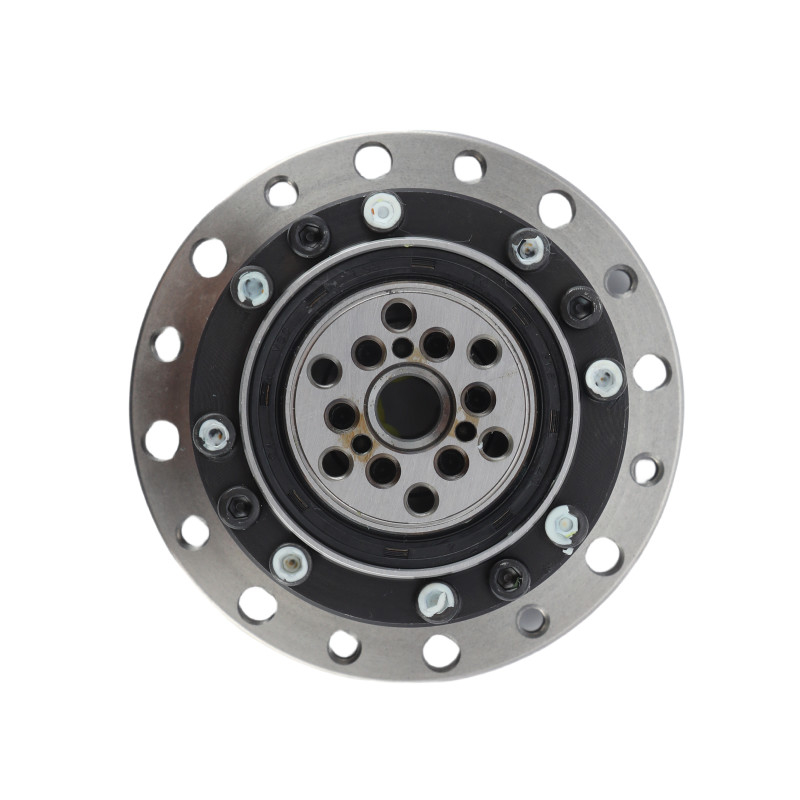

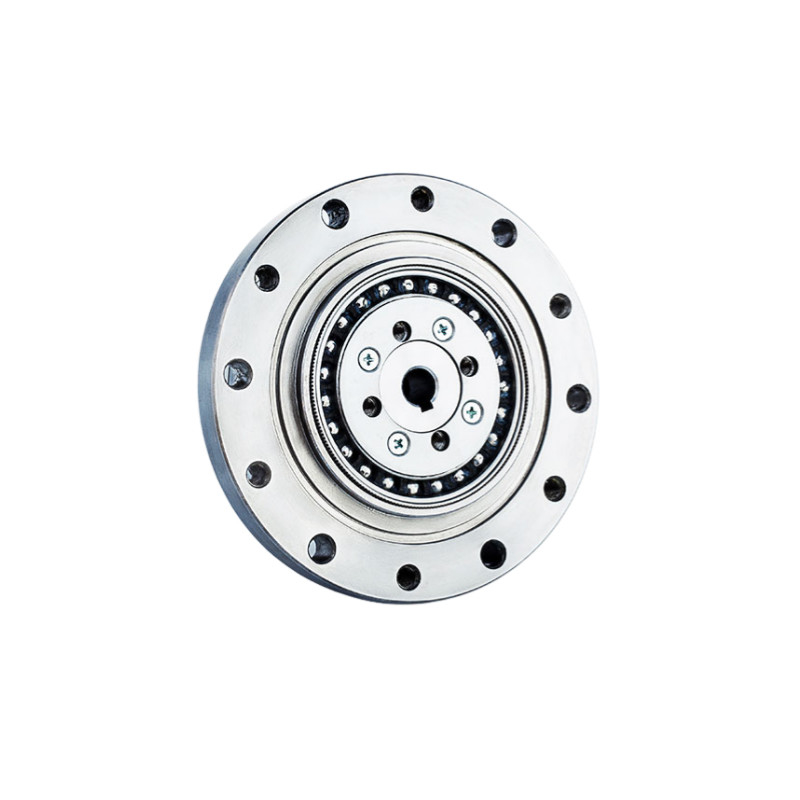

8500r/min 제로 역반응 감소기 스트레인 웨이브 드라이브 하모닉 기어
 |
파동 생성기렉스스플라인 (Flexspline) 은 렉스스플라인의 내부에 놓인, 일반적으로 구슬 베어링이 장착된 타원형 램이다. 회전하면서, 타원형으로 변형되는 렉스플라인을 유발한다. |
|
플렉스플라인얇은 벽, 유연한 원통 구성 요소로 외부 이빨이 있습니다. 원형 스플라인 안에 들어와 파동 발생기 때문에 타원형으로 변형됩니다.플렉스 스플라인에는 원형 스플라인보다 더 적은 치아가 있습니다.. |
|
|
원형 스프라인이것은 융통형의 외부 치아와 연결되는 내부 치아가 있는 딱딱한 원형 반지입니다. |
매개 변수 표
| 모델 | 14 | |||||
| 감소율 | 50 | 80 | 100 | 120 | ||
| 입력 2000r/min에서 명함 토크 | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| 시작 및 정지 시 허용되는 최고 모멘트 | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| 평균 로드 토크의 허용 최대 값 | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| 허용되는 최대 순간 토크 | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
|
허용되는 최대 입력 회전 속도 (그레이스) |
r/min | 8500 | ||||
|
허용되는 평균 입력 회전 속도 (그레이스) |
r/min | 3500 | ||||
| 반발 | 아크 세크 | ≤20 | ||||
| 무게 | 1kg | 0.51 | ||||
| 설계 기간 | 1시간 | 10000 | 15000 | 15000 | 15000 | |
| LSS - I 시리즈 모델 14 하모닉 기어 유닛의 주요 속성 | |||
| 제품 | 하모닉 기어 단위 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
8500 r/min | ||
|
설계된 생명
|
15000시간 | ||
|
모델
|
14 | ||
|
무게
|
00.51kg | ||
| 보증 | 1년 | ||
신청서
|
|
|
| CNC 기계 | 반도체 시스템 | 산업용 로봇 |
문의사항을 직접 저희에게 보내세요
