원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSN-40-XX-UI

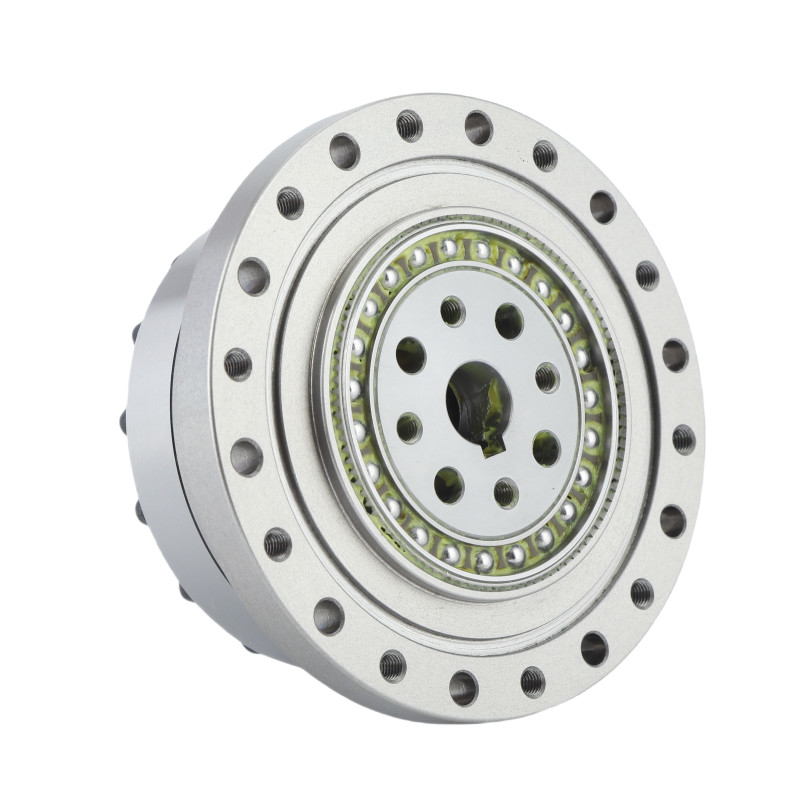

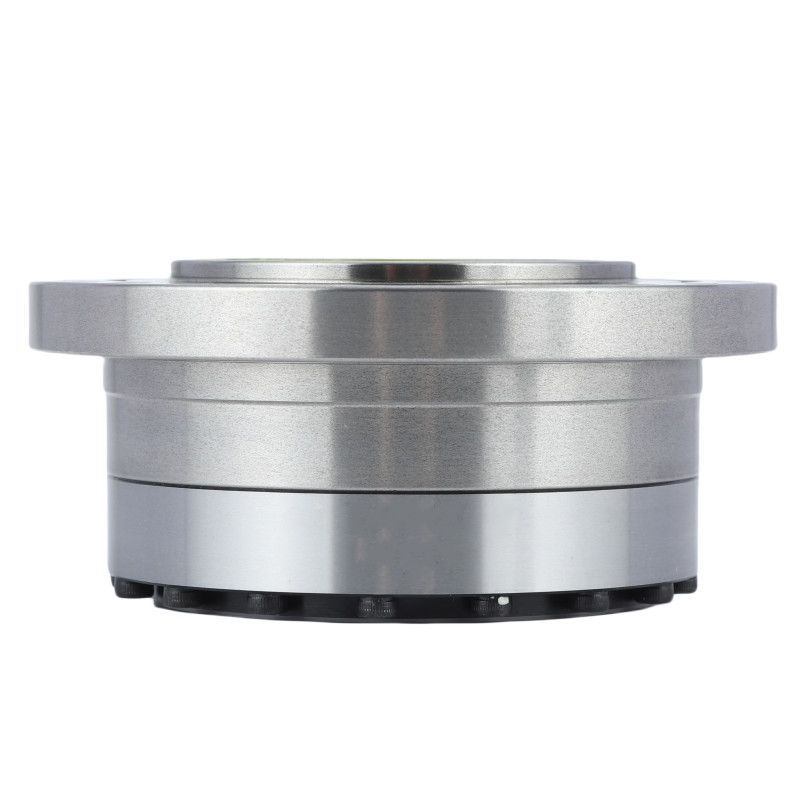

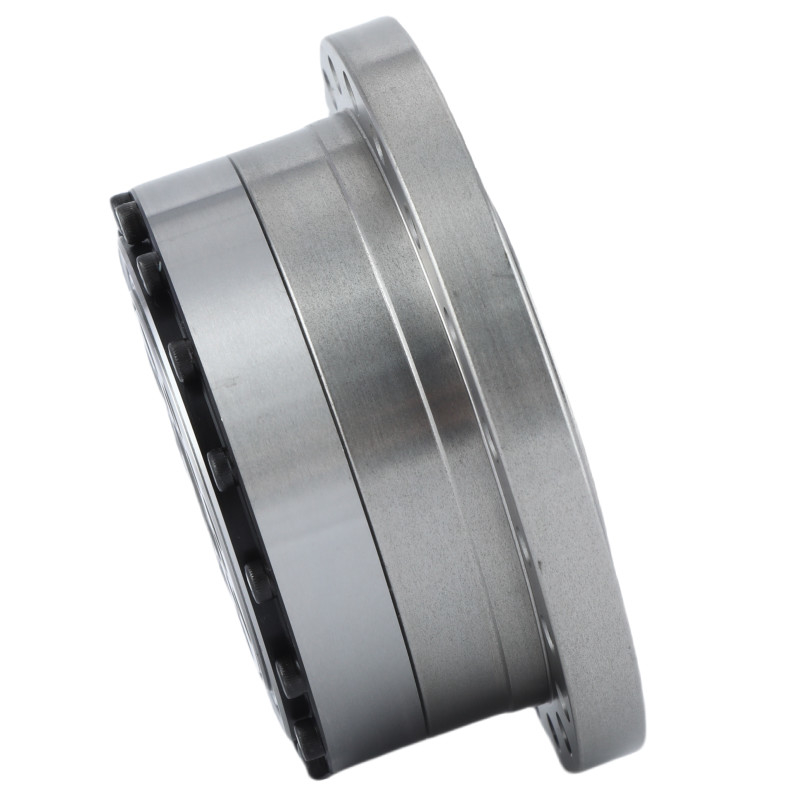

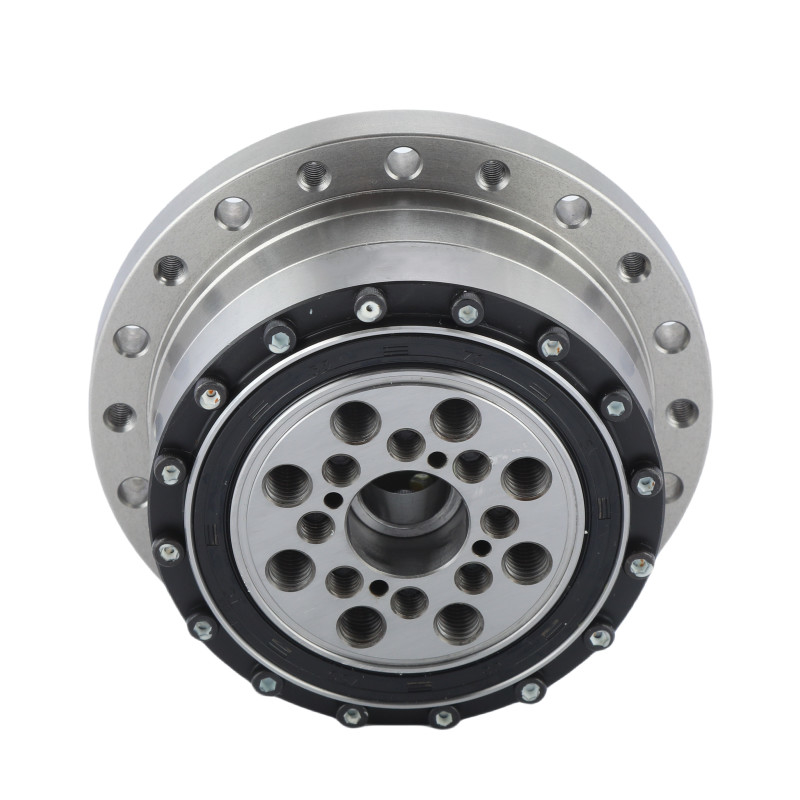

고효율 모델 40 스트레인 웨브 줄기기
주요 특징
• 3.64kg
• 20 아크 세컨트 미만의 반작용
평균 입력 속도: 3000 r/min
최대 입력 속도: 4000 r/min
• 콤팩트 하고 가벼운 디자인
• 감소 비율: 50:1, 80:1, 100:1, 120:1
사양
LSN-40-XX-U-I 시리즈의 명목 매개 변수 표
|
모델
|
감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 | 허용되는 평균 입력 회전 속도 | 반발 | 무게 | 설계 기간 | ||||
| 기름 | 기름 | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | LSN-I:3.64 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||
| LSN-40-XX-U-I 스트레인 웨이브 줄기기의 주요 특성 | |||
| 제품 | 모델 40 스트레인 웨브 줄기기 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
501에서 120:1 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3000 r/min | ||
|
최대 입력 속도
|
4000 r/min | ||
|
설계된 생명
|
15000시간 | ||
|
모델
|
40 | ||
|
무게
|
30.64kg | ||
| 보증 | 1년 | ||
| 적용 | 로봇, 항공우주, 산업 자동화 | ||
신청서
|
|
|
| 반도체 | 산업용 로봇 | 의료기기 |
| |
|
|
| 인간동물 로봇 | 항공공간 | CNC 기계 |
