원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSN-11-XX-UI
자이언트 프레시션의 하모닉 드라이브는 설계에 따라 0에서 낮은 반작용입니다.그것은 가장 높은 수준의 전송 정확성을 제공 하 고 최소한의 관동력 한 단계에서 높은 비율 감소 지원 할 수 있습니다매우 정확하고 토크 밀도가 높은 디자인은 조화적 드라이브를 정밀 운동 제어 응용 프로그램에 대한 이상적인 솔루션으로 만듭니다.
우리의 거대 정밀 하모닉 드라이브 제품군에는 다양한 스트레인 웨이브 기어 옵션이 포함되어 있습니다.
 |
|
하모닉 드라이브 의 주요 특징
하모닉 드라이브의 사양
정량 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 (그레이스) |
허용되는 평균 입력 회전 속도 (그레이스) |
반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17.0 | 1.73 | 8500 | 3500 | ≤ 30 | 0.17 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8.0 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5.0 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25.0 | 2.55 | 10000 | |||||
| LSN-11-XX-U-I 초등 스트레인 웨브 줄기기의 주요 특성 | |||
| 제품 | 가벼운 무게 모델 11 하모닉 드라이브 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
50, 80, 100 | ||
|
반발
|
30 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
8500 r/min | ||
|
설계된 생명
|
10000시간 | ||
|
모델
|
8 | ||
|
무게
|
0.17kg | ||
| 보증 | 1년 | ||
| 선행 시간 | 2~4주 | ||
| 적용 | 로봇 및 자동화, 반도체 장비, 항공우주 | ||

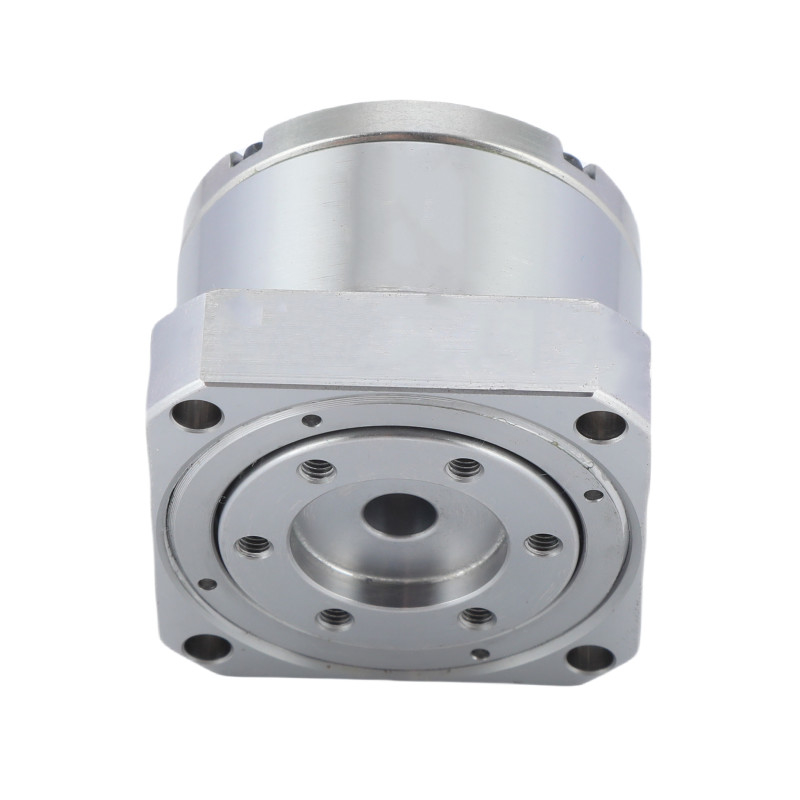

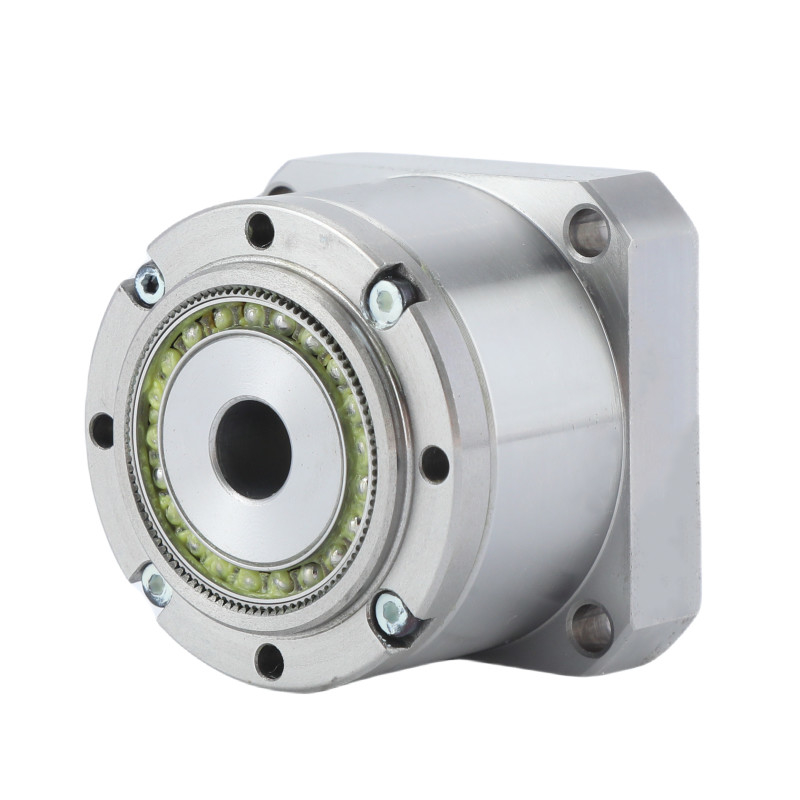

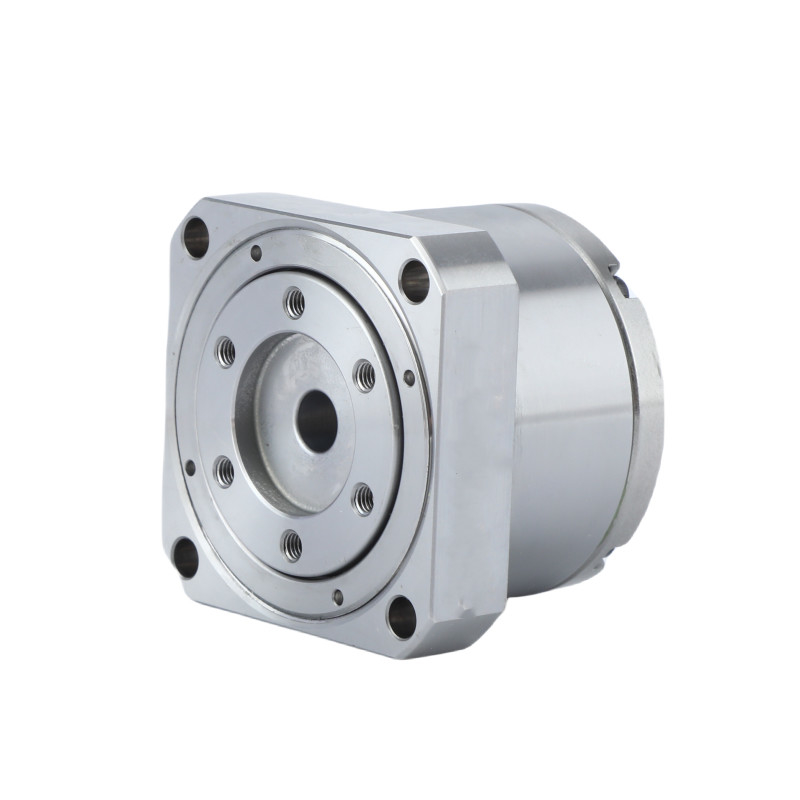

상세한 사진
신청서
|
|
|
| 산업용 로봇 | 항공공간 | 제조 시스템 |
