원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSN-8-XX-UI
제품 설명

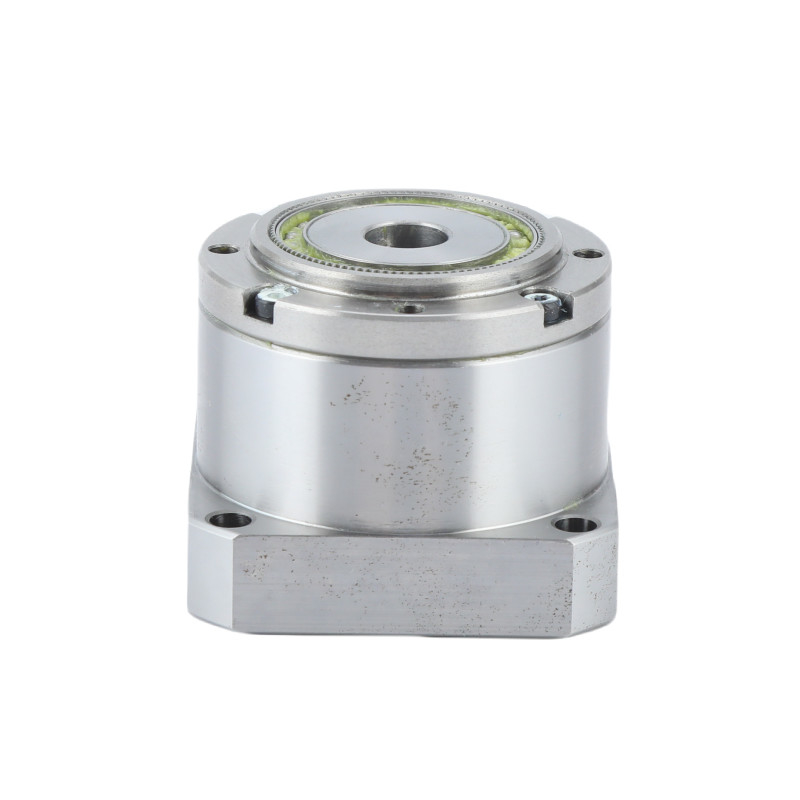

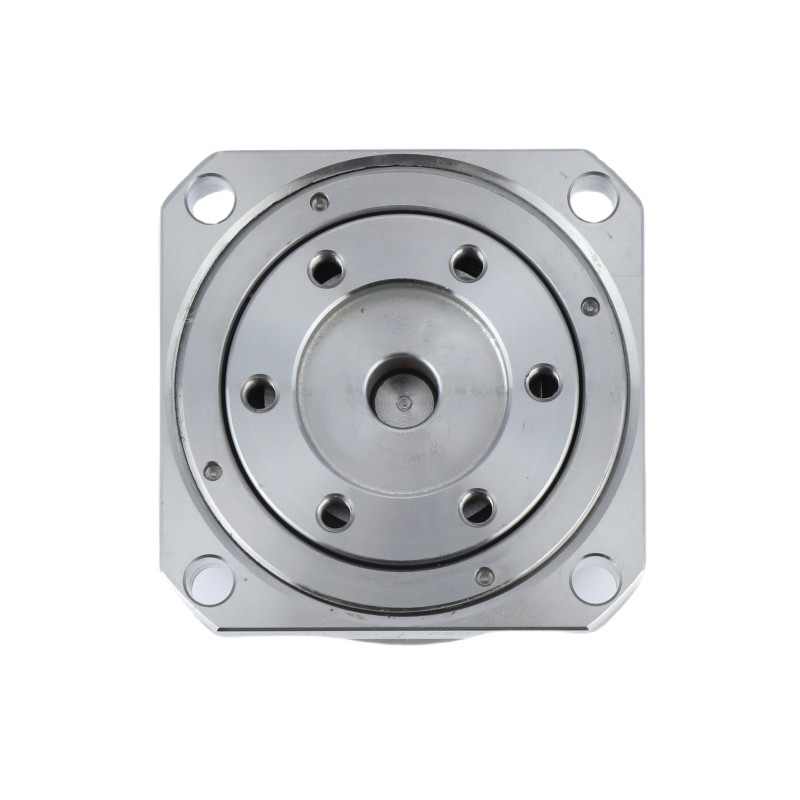

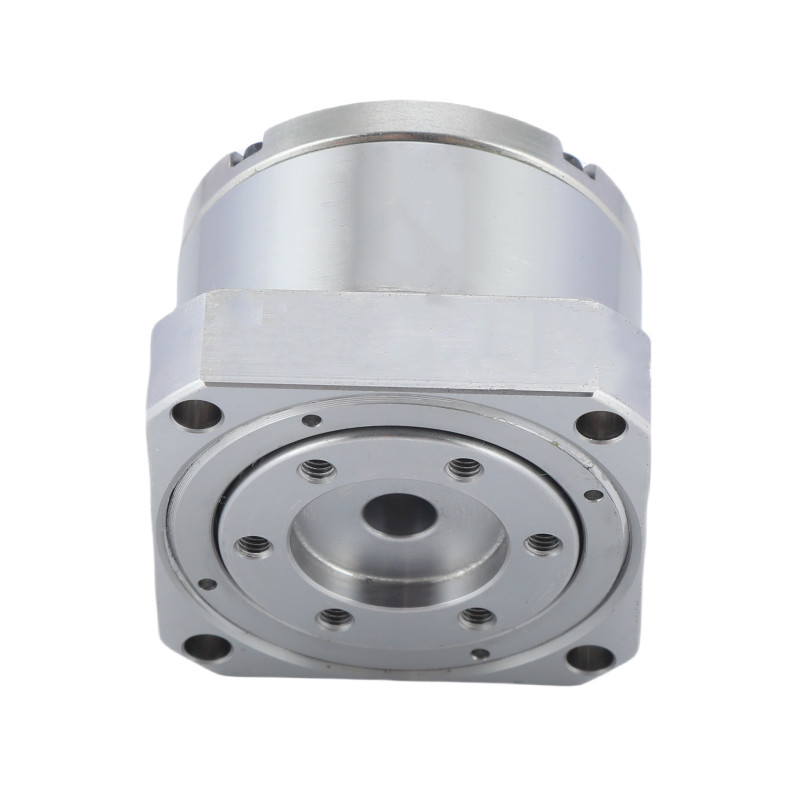

LSN 시리즈의 모델 8 하모닉 드라이브는 초연한 스트레인 웨브 감소기로 알려져 있습니다.
동일한 성능을 가진 표준 제품과 비교하면 LSN-8-XX-U-I 기어 단위는 0.08kg 우리는 알루미늄 합금으로 강철에서 원형 spline의 물질을 업그레이드했기 때문에.
주요 특징
• 30% 가벼운
• 높은 토크 용량
• 높은 부하량
• 감소 비율: 50:1 및 100:1
사양
LSN-8-XX-U-I 시리즈의 명목 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 (그레이스) |
허용되는 평균 입력 회전 속도 (그레이스) |
반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 주요 특성LSN-8-XX-U-I 초등 스트레인 웨브 줄기기 | |||
| 제품 | LSN 시리즈 가벼운 무게 모델 8 하모닉 드라이브 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
50, 100 | ||
|
반발
|
40 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
8500 r/min | ||
|
설계된 생명
|
10000시간 | ||
|
모델
|
8 | ||
|
무게
|
00.08kg | ||
| 보증 | 1년 | ||
| 적용 | 로봇 및 자동화, 반도체 장비 | ||
신청서
하모닉 드라이브 또는 하모닉 기어 드라이브는 정밀하고 컴팩트한 디자인으로 알려진 전문 기어 메커니즘입니다.그 특유 한 특성 때문 에 여러 가지 분야 에 적용 됩니다.
| 로봇 공학 | 하모닉 드라이브는 높은 토크-중량 비율과 정확성으로 인해 로봇 분야에서 광범위하게 사용됩니다. 그들은 로봇 팔과 다리의 정밀한 제어 및 위치화를 달성하는 데 도움이됩니다. | |
| 항공우주 | 항공우주공학에서, 하모닉 드라이브는 신뢰성과 소형성 때문에 위성 및 우주선 시스템에서 사용됩니다.고 정밀도와 최소한의 반작용이 필요한 메커니즘에서 필수적입니다., 위성 안테나와 착륙 기구와 같이. | |
| 의료기기 | 하모닉 드라이브는 외과 로봇과 진단 장비 등 다양한 의료 기기에 사용됩니다.정확성 과 부드러운 움직임 은 섬세 한 수술 과 정확 한 진단 에 필수적 이다. | |
PDF 도면 다운로드
