원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
RV-E
RV - E 시리즈는 고체 샤프트 RV 환속기로 알려져 있으며,이 정밀 환속 기어는 우수한 정확성, 경직성, 토크 및 로드 수프 기능을 가지고 있습니다.
주요 특징
Sp제정s
 |
사양 | 출력 토크 kgf-m ((Nm) |
| 20 | 17 ((167) | |
| 40 | 42(412) | |
| 80 | 80(784) | |
| 110 | 110(1078) | |
| 160 | 160 ((1568) | |
| 320 | 320(3136) | |
| 450 | 450 ((4410) |
RV - E 시리즈의 매개 변수 표
| 모델 | 톱션 경직성 | 차원 (mm) | 가속 모터크 (T0) |
정규 출력 속도 (N0) |
톱션 경직성 | 움직임을 잃었다 | 반발 | 허용되는 굽기 토크 (Nm) |
허용되는 추진량 (N) |
무게 (kg) |
||
| Nm/arc.min | a | b | Nm/arc.min | arc.min | 회전속도의 결정 (Nm) |
아크.민. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 r/min | 49 | MAX1 | ±500 | MAX1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ±123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ±235 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ±323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ±940 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±1320 | 8820 | 24500 | 66.4 | |||

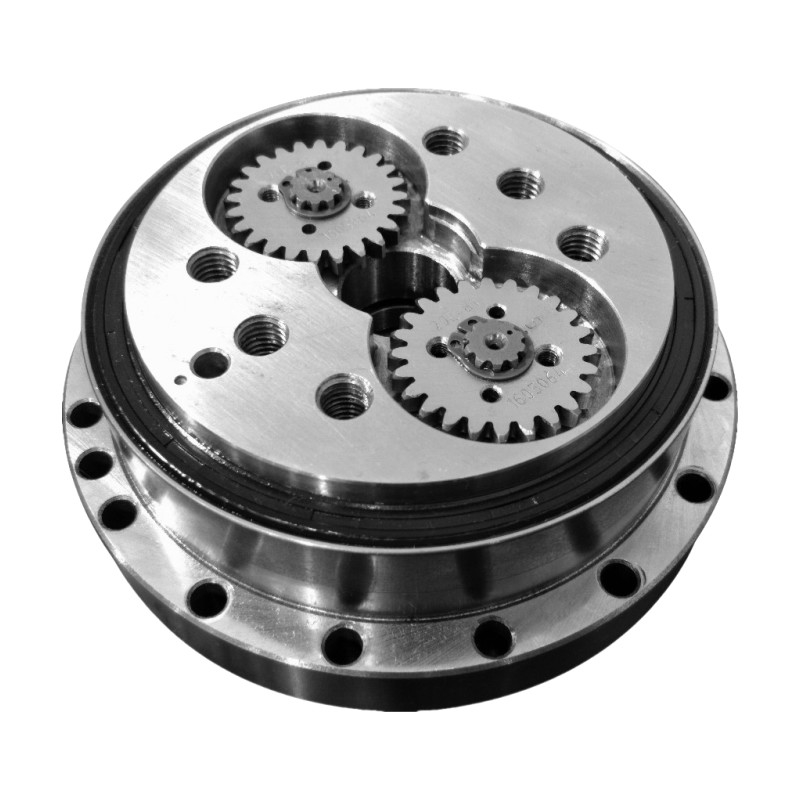

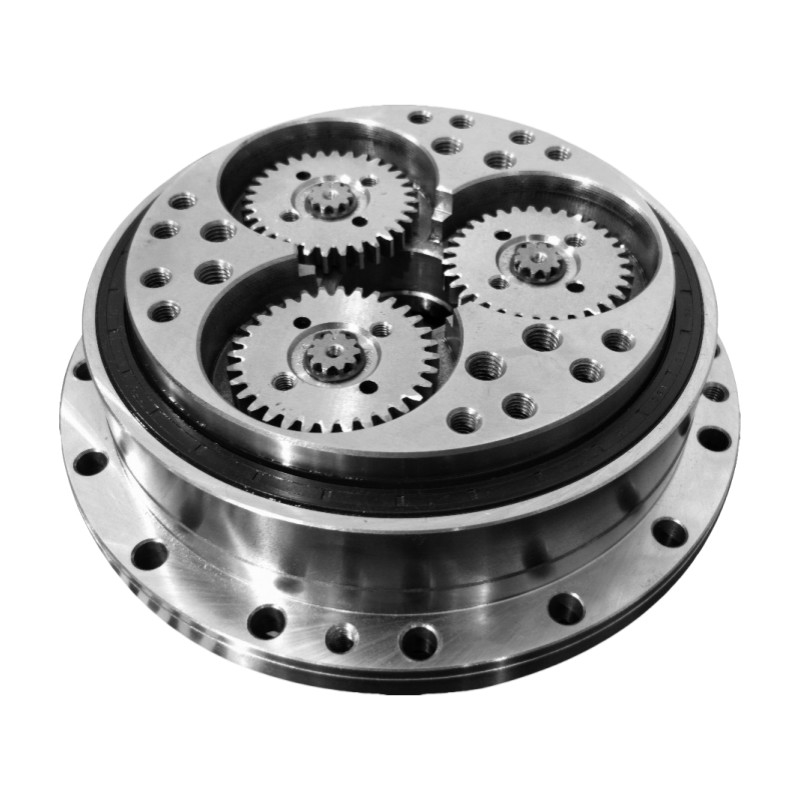

상세한 사진
| RV - E 시리즈 솔리드 샤프트 RV 환전기의 주요 특성 | |||
| 제품 | 솔리드 샤프트 RV 환전기 | ||
|
소재
|
강철, 알루미늄 | ||
| 표준 비율 | 57 ~ 160 | ||
| 출력 토크 | 17~450Nm | ||
|
톱션 경직성
|
372 ~ 7448 Nm/arc.min | ||
| 가속 모터크 | 167~4410Nm | ||
|
반발
|
맥스 1 아크 분 |
||
|
순간 최대 허용 토크
|
833~22050Nm | ||
|
정규 출력 속도
|
15 r/min | ||
|
모델
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
|
무게
|
40.7~66.4kg | ||
| 설계 기간 | 6000시간 | ||
| 보증 | 1년 | ||
적용
