원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
14/17/20/20/25/32/40
높은 토크 하모닉 기어박스 완전 밀폐
제품 설명
LHG - III는 표준 LHT 시리즈보다 30% 더 높은 토크를 운반하는 높은 토크의 스트레인 웨브 감소기이며, 까다로운 애플리케이션에서 우수한 성능을 보장합니다.
플렉스 스라인 (Flexspline) 은 홀 플랜지형 표준 실린더 구조이다. 파동 발생 램의 중앙에는 큰 지름의 홀 셰프트 구멍이 있다.
서비스 수명이 43% 증가하여 LHG - III 시리즈는 안정성과 수명을 향상시키고 정지 시간 및 유지 보수 비용을 최소화합니다.
주요 특징
LHG - III 시리즈의 지정 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 (그레이스) |
허용되는 평균 입력 회전 속도 (그레이스) |
반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | 0.7 | 15000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | ||||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | ||||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | ||||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤20 | 0.99 | 15000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | ||||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | ||||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | ||||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤20 | 1.32 | 15000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | ||||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | ||||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | ||||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | ||||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤20 | 2.02 | 15000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | ||||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | ||||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | ||||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4.2 | 15000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | ||||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | ||||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | ||||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ≤20 | 7.2 | 15000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | ||||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | ||||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1530 | 156 | ||||||

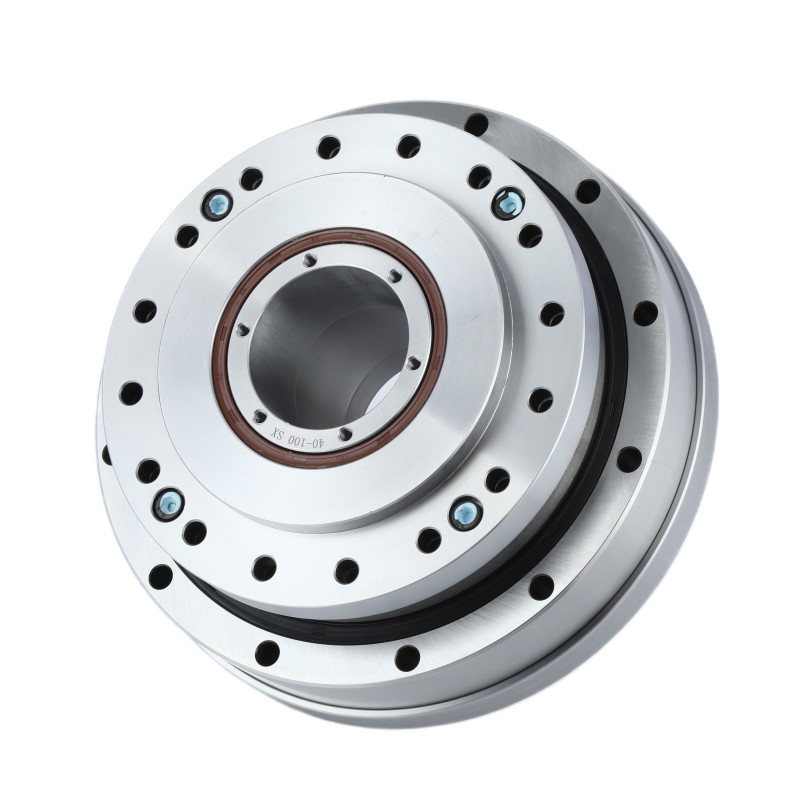

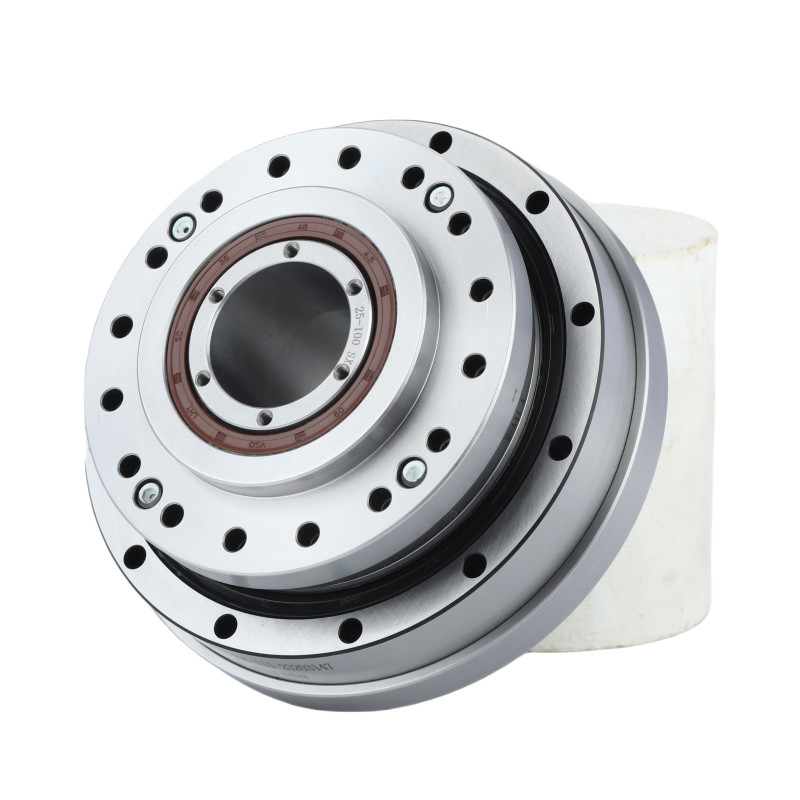

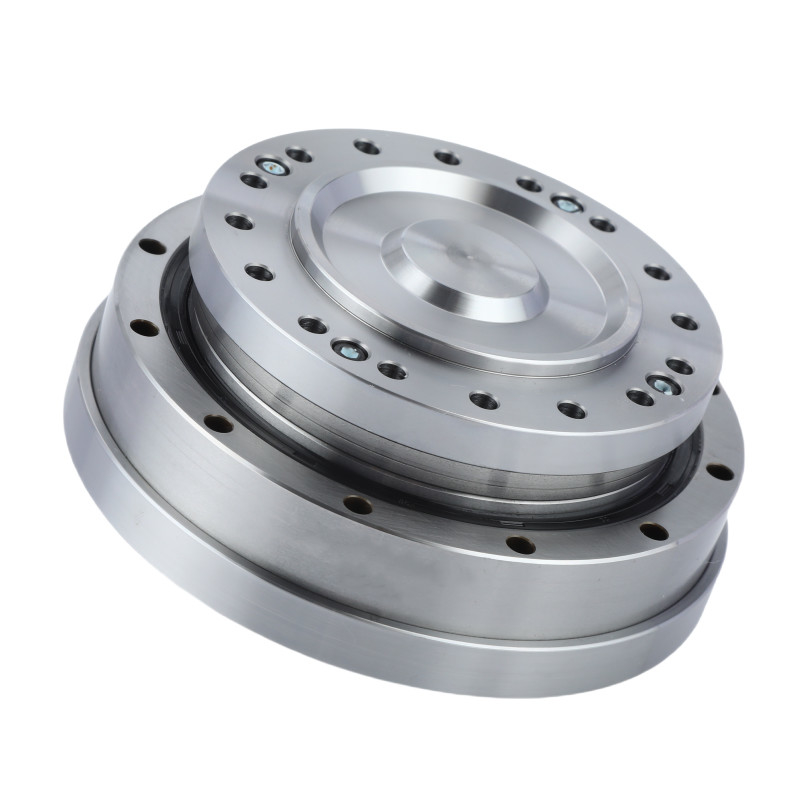

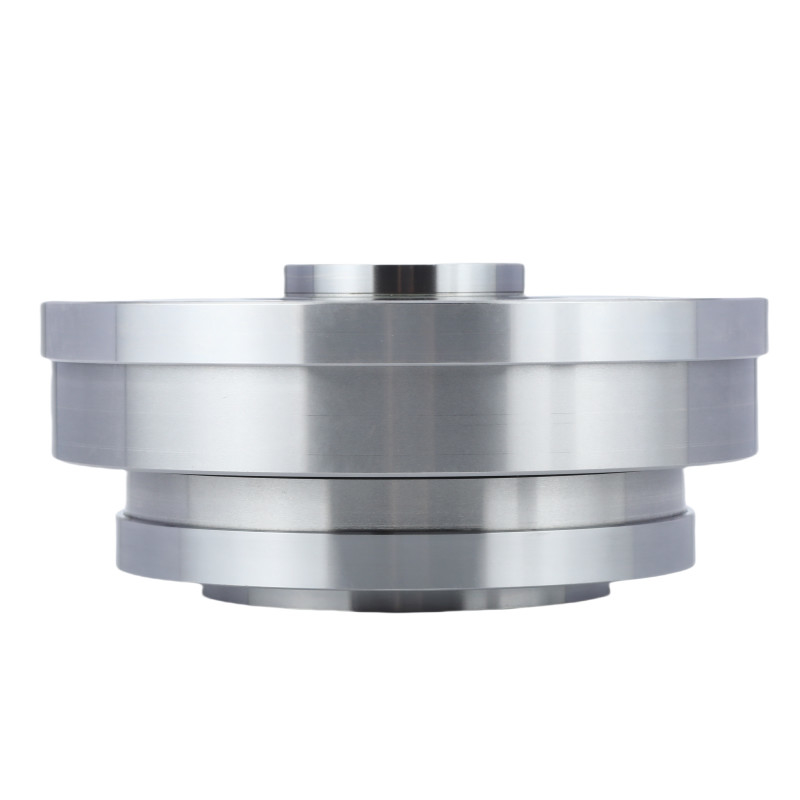

상세한 사진
| LHG - III 시리즈 스트레인 웨이브 줄기기의 주요 특성 | |||
| 제품 | LHG-III 시리즈 하모닉 감소기 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
501에서 160:1 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
8500 r/min | ||
|
설계된 생명
|
15000시간 | ||
|
모델
|
14, 17, 20, 25, 32, 40 | ||
| 구조 | 완전 밀폐 | ||
|
무게
|
00.7~7.2kg | ||
| 보증 | 1년 | ||
신청서
|
|
|
| 포장 시스템 | CNC 기계 | 산업용 로봇 |
PDF 도면 다운로드
LHG-14-XX-U-III.pdf LHG-17-XX-U-III.pdf LHG-20-XX-U-III.pdf
LHG-25-XX-U-III.pdf LHG-32-XX-U-III.pdf LHG-40-XX-U-III.pdf
