Name: 고 회전 스트레인 웨이브 기어 박스 리듀서 하모닉 드라이브 발전기
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

집 > 상품 > 하모닉 구동 >

고 회전 스트레인 웨이브 기어 박스 리듀서 하모닉 드라이브 발전기

스트레인 웨이브 기어 박스

하모닉 드라이브 스트레인 웨브 기어박스

스트레인 웨이브 하모닉 드라이브 웨이브 생성기

원래 장소:

중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

14/17/20/20/25/32/40

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

제품:

LHT - I 시리즈 스트레인 웨이브 감속기

소재:

강철, 알루미늄, 폴리유레탄, 베어링 및 밀봉, 윤활유

감소율:

501에서 160:1

반발:

≤20 아크 초

평균 입력 속도:

3500r/분

최대 투입 시속:

8500 R/min

설계 생명:

15000 시간

모델:

14, 17, 20, 25, 32, 40

무게:

0.4~4.4kg

보증:

1년

지불 및 배송 조건

최소 주문 수량

1 세트

가격

To Be Negotiated

포장 세부 사항

카튼 상자

배달 시간

3-4 주

지불 조건

T/T

공급 능력

달 당 20000개 세트

가벼운 무게 2.47kg 모델 32 스트레인 웨브 줄기 저 역반응 하모닉 기어 단위

가장 좋은 가격 을 구하라

낮은 역반응 및 높은 효율성 모델 25 스트레인 웨브 감소기 초등 하모닉 기어 단위

가장 좋은 가격 을 구하라

높은 감소 비율 LSN 시리즈 모델 20 스트레인 웨브 감소기 0.73kg 경량 기어 단위

가장 좋은 가격 을 구하라

컴팩트하고 가벼운 디자인 LSN 시리즈 스트레인 웨브 줄기기 모델 14 기어 유닛

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

높은 회전 경직성 LHT - I 시리즈 하모닉 드라이브 변속기

제품 설명

LHT - I 시리즈 플렉스 스플라인에는 홀 플랜지 표준 실린더 구조가 있으며, 유니 보디 타입 웨브 제너레이터를 사용합니다.

이 하모닉 감소기는 콤팩트한 구조를 가지고 있습니다. 입력 샤프트는 파동 발생기의 내부 구멍과 직접 일치하며 평면 키를 통해 연결되어 있습니다.그것은 딱딱한 spline 끝 고정 및 flexspline 끝 출력 연결 모드에서 사용할 수 있습니다또한 플렉스 스프라인 끝을 고정하고 딱딱한 스프라인 끝을 출력하는 연결 모드에서도 사용할 수 있습니다.

LHT - I 시리즈 기어 단위는 로봇, 휴머노이드 로봇, 반도체 제조 장비, FPD 제조 장비 및 유리 세라믹 제조 장비에 널리 사용될 수 있습니다.

주요 특징

콤팩트하고 간결한 디자인
입력 및 출력 동축
반대 반응은 0
감축 비율 50:1에서 160:1
높은 효율성
모터 직동
우수한 위치 정확성 및 회전 정확성

LHT - I 시리즈의 지정 매개 변수 표

모델	감소율	입력 2000r/min에서 명함 토크		시작 및 정지 시 허용되는 최고 모멘트		평균 로드 토크의 허용 최대 값		허용되는 최대 순간 토크		허용되는 최대 입력 회전 속도 (그레이스)	허용되는 평균 입력 회전 속도 (그레이스)	반발	무게	설계 기간
		입력 2000r/min에서 명함 토크		시작 및 정지 시 허용되는 최고 모멘트		평균 로드 토크의 허용 최대 값		허용되는 최대 순간 토크		허용되는 최대 입력 회전 속도 (그레이스)	허용되는 평균 입력 회전 속도 (그레이스)	반발	무게	설계 기간
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	아크 세크	1kg	1시간
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	0.4	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤20	0.54	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	110	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤20	0.72	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤20	1.22	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤20	2.54	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤20	4.4	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

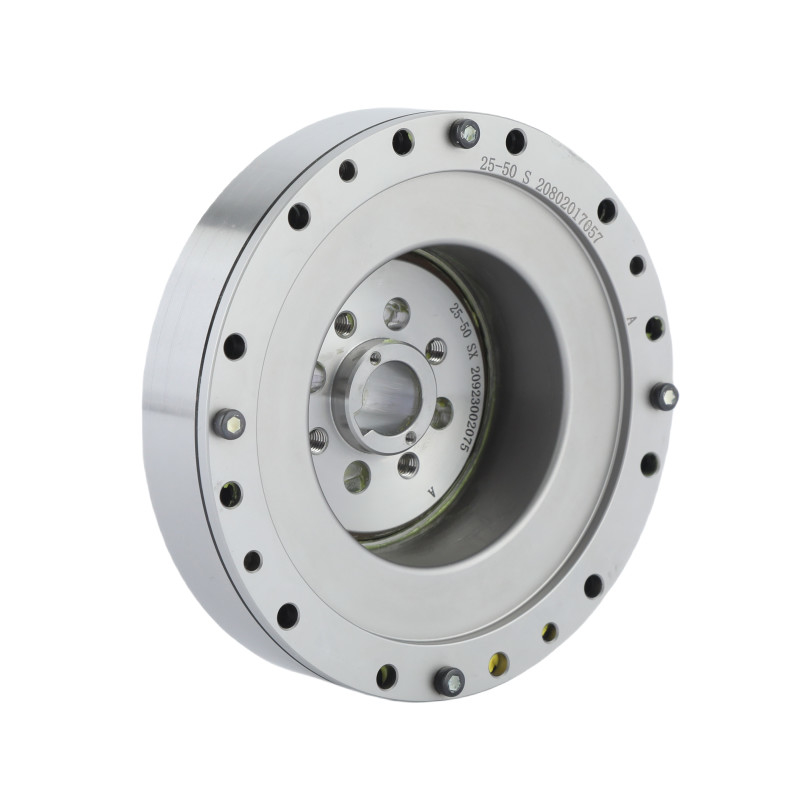

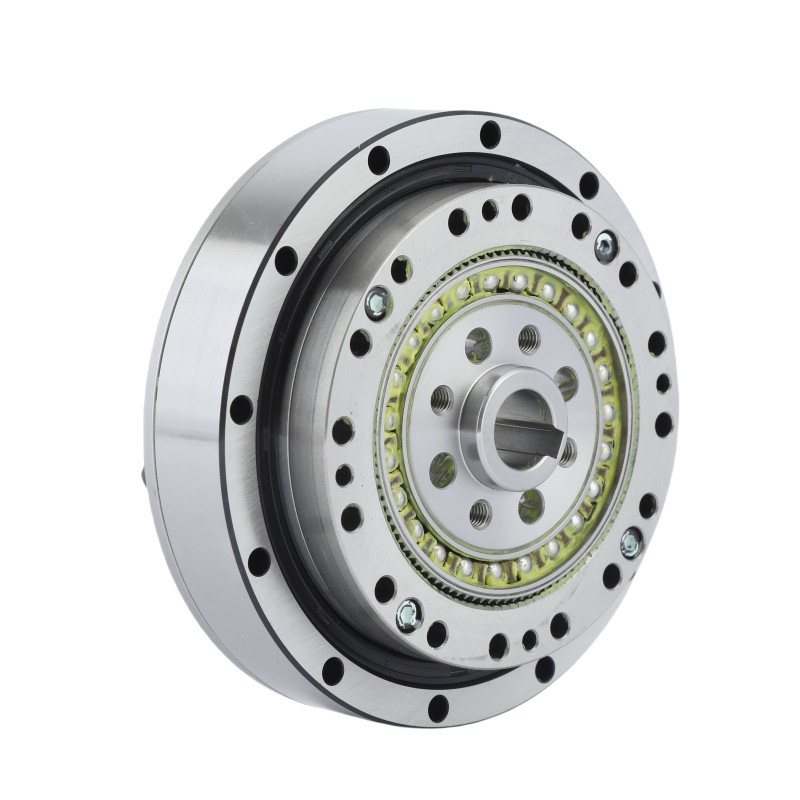

상세한 사진

LHT - I 하모닉 기어의 주요 특성
제품	모터 다이렉트 드라이브 스트레인 웨브 감소기
소재	강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유
감소율	501에서 160:1
반발	20 아크 세컨트 미만
평균 입력 속도	3500 r/min
최대 입력 속도	8500 r/min
설계된 생명	15000시간
모델	14, 17, 20, 25, 32, 40
무게	0.4~4.4kg
보증	1년

신청서


산업용 로봇	의료기기	CNC 기계

PDF 도면 다운로드

LHT-14-XX-U-I.pdf LHT-17-XX-U-I.pdf LHT-20-XX-U-I.pdf

LHT-25-XX-U-I.pdf LHT-32-XX-U-I.pdf LHT-40-XX-U-I.pdf
