Name: 제로 역반응 하모닉 드라이브 웨브 제너레이터 스트레인 웨브 감소기 사용자 정의
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

집 > 상품 > 하모닉 구동 >

제로 역반응 하모닉 드라이브 웨브 제너레이터 스트레인 웨브 감소기 사용자 정의

하모닉 드라이브 웨브 제너레이터

맞춤형 하모닉 드라이브 웨브 생성기

제로 역반응 하모닉 드라이브

원래 장소:

중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

14/17/20/20/25/32/40

저희와 연락

인용 을 요청 하십시오

제로 역반응 하모닉 드라이브 웨브 제너레이터 스트레인 웨브 감소기 사용자 정의

제품 세부 정보

제품:

LHG - II 시리즈 하모닉 기어

소재:

강철, 알루미늄, 폴리유레탄, 베어링 및 밀봉, 윤활유

감소율:

501에서 160:1

반발:

≤20 아크 초

평균 입력 속도:

3500r/분

최대 투입 시속:

8500 R/min

설계 생명:

15000 시간

모델:

14, 17, 20, 25, 32, 40

무게:

0.4~4.4kg

보증:

1년

지불 및 배송 조건

최소 주문 수량

1 세트

가격

To Be Negotiated

포장 세부 사항

카튼 상자

배달 시간

3-4 주

지불 조건

T/T

공급 능력

달 당 20000개 세트

가벼운 무게 2.47kg 모델 32 스트레인 웨브 줄기 저 역반응 하모닉 기어 단위

가장 좋은 가격 을 구하라

낮은 역반응 및 높은 효율성 모델 25 스트레인 웨브 감소기 초등 하모닉 기어 단위

가장 좋은 가격 을 구하라

높은 감소 비율 LSN 시리즈 모델 20 스트레인 웨브 감소기 0.73kg 경량 기어 단위

가장 좋은 가격 을 구하라

컴팩트하고 가벼운 디자인 LSN 시리즈 스트레인 웨브 줄기기 모델 14 기어 유닛

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

제로 역반응 LHG - II 시리즈 스트레인 웨브 감소기

제품 설명

LHG - II 시리즈 스트레인 웨이브 감소기 o공간 효율적 인 통합을 위해 콤팩트 인 형태 요소를 제공하며 엔진을 간소화 된 설치를 위해 gearbox에 직접 연결 할 수 있습니다.

이 하모닉 환기는 고 토크 용도로 특별히 개발되었습니다. 표준 스트레인 웨이브 환기와 비교하면 LHG - II 시리즈는 30% 더 높은 토크 용량을 제공합니다.까다로운 응용 프로그램에서 우수한 성능을 보장, 43%의 서비스 수명이 증가합니다.

주요 특징

콤팩트하고 간결한 디자인
높은 톱션 경직성
입력 및 출력 동축
반대 반응은 0
우수한 위치 정확성 및 회전 정확성

LHG - II 시리즈의 지정 매개 변수 표

모델	감소율	입력 2000r/min에서 명함 토크		시작 및 정지 시 허용되는 최고 모멘트		평균 로드 토크의 허용 최대 값		허용되는 최대 순간 토크		허용되는 최대의 입력 회전 속도 (그레이스)	허용되는 평균 입력 회전 속도 (그레이스)	반발	무게	설계 기간
		입력 2000r/min에서 명함 토크		시작 및 정지 시 허용되는 최고 모멘트		평균 로드 토크의 허용 최대 값		허용되는 최대 순간 토크		허용되는 최대의 입력 회전 속도 (그레이스)	허용되는 평균 입력 회전 속도 (그레이스)	반발	무게	설계 기간
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	아크 세크	1kg	1시간
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤20	0.4	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤20	0.54	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤20	0.72	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤20	1.22	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	2.54	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤20	4.4	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1530	156					15000

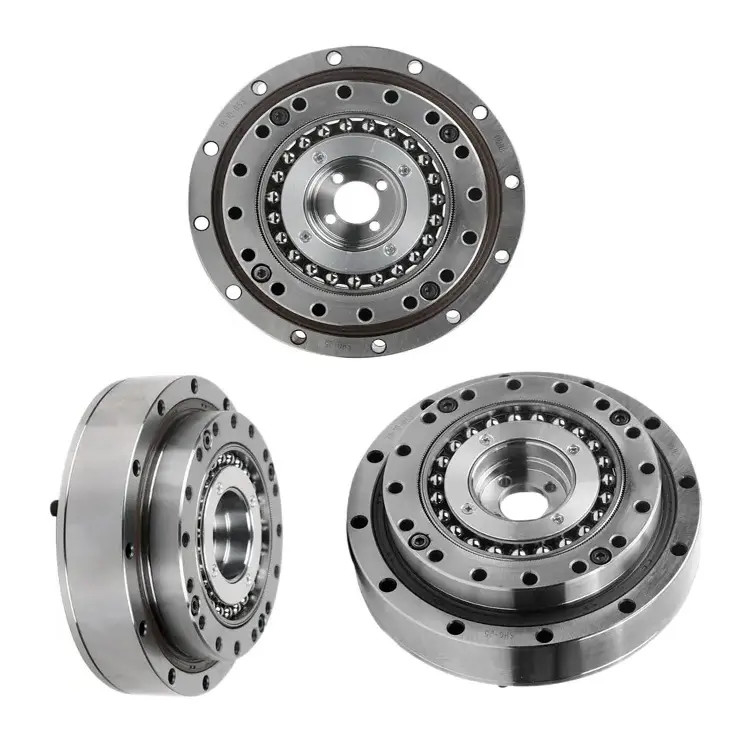

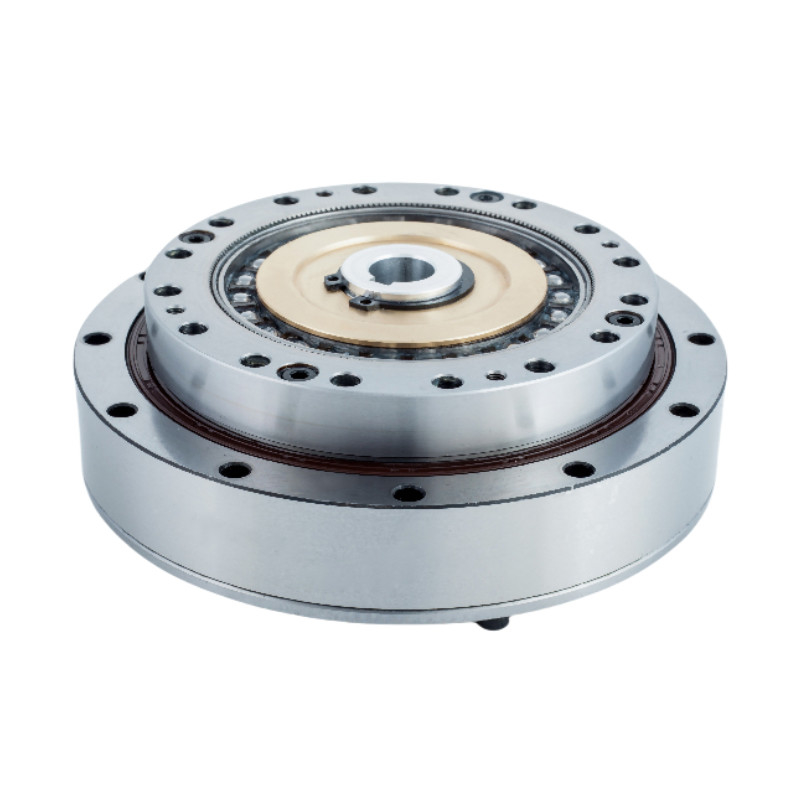

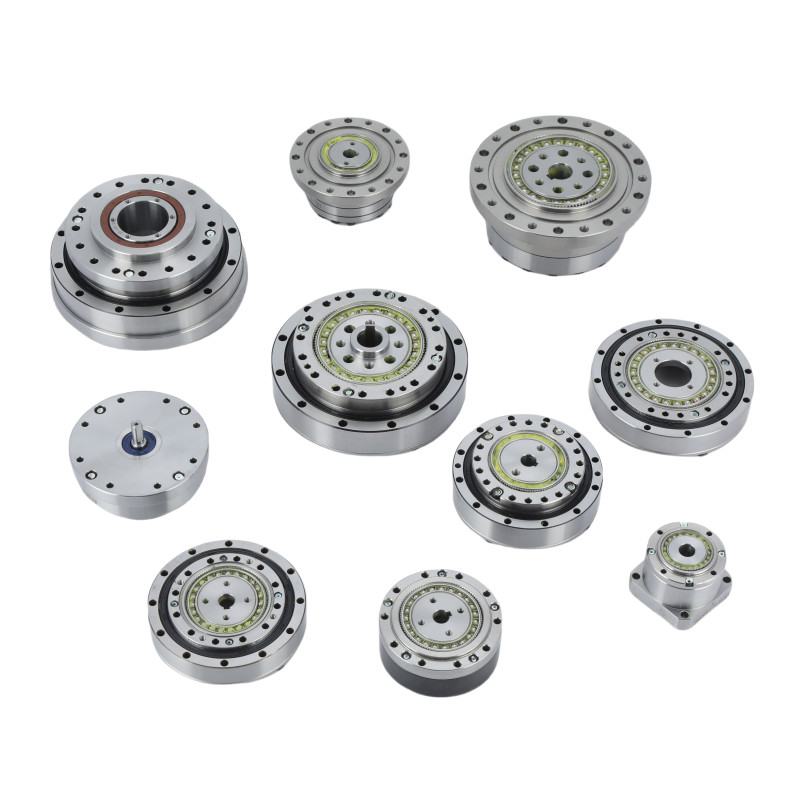

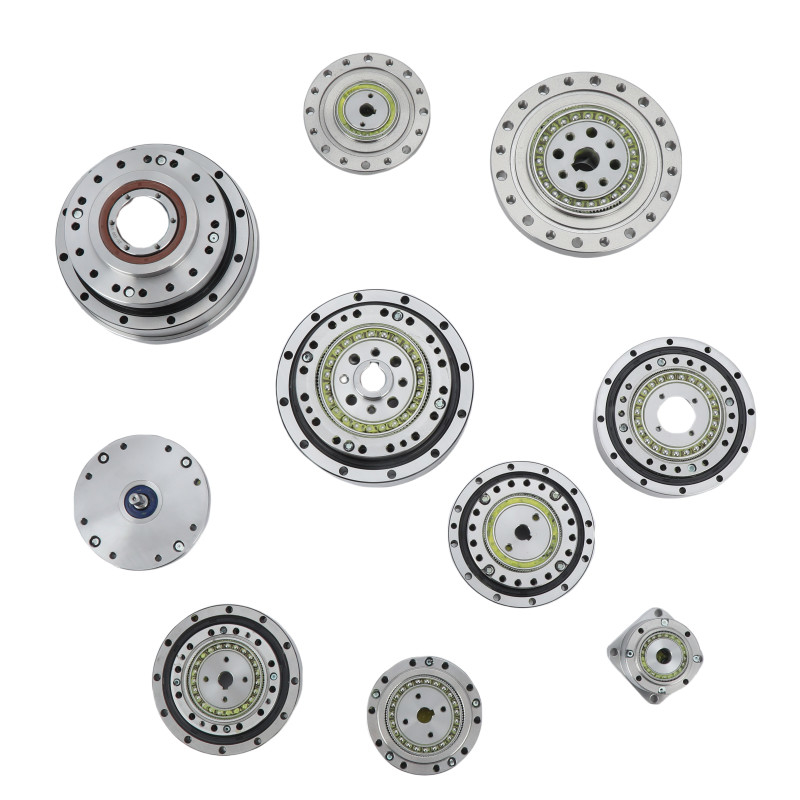

상세한 사진

제로 역반응 하모닉 드라이브 웨브 제너레이터 스트레인 웨브 감소기 사용자 정의 0

제로 역반응 하모닉 드라이브 웨브 제너레이터 스트레인 웨브 감소기 사용자 정의 1

LHG - II 시리즈 스트레인 웨이브 줄기기의 주요 속성
제품	LHG - II 시리즈 하모닉 감소기
소재	강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유
감소율	501에서 160:1
반발	20 아크 세컨트 미만
평균 입력 속도	3500 r/min
최대 입력 속도	8500 r/min
설계된 생명	15000시간
모델	14, 17, 20, 25, 32, 40
무게	0.4~4.4kg
보증	1년

신청서


산업용 로봇	인간동물 로봇	반도체

PDF 도면 다운로드

LHG-14-XX-U-II.pdf LHG-17-XX-U-II.pdf LHG-20-XX-U-II.pdf

LHG-25-XX-U-II.pdf LHG-32-XX-U-II.pdf
