원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
14/17/20/20/25/32/40
제품 설명
LSS - II 시리즈 스트레인 웨이브 줄기기는 크로스 슬라이더 타입 웨이브 제너레이터를 사용합니다. 입력 샤프트는 올드햄 결합을 통해 웨이브 제너레이터의 내부 구멍에 연결되어 있습니다.정밀 크로스 롤러 출력 베어링 & 플랜지와 결합된 장착 부품 기어 세트.
이 하모닉 기어를 사용하는 것은 매우 컴팩트하고 견고하고 사용하기 쉬운 기어 헤드 솔루션입니다.
표준 LSS - II 컵 모양의 플렉스 스프라인 스트레인 웨브 기어는 로봇, 반도체 제조 장비, 레이저 장비, 인쇄 회로 제조 장비,의료 장비, 망원경, 금속 기계 도구, 포장 장비, 항공 우주 및 기타 분야.
주요 특징
Sp제정s
LSS - II 시리즈의 명목 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 | 허용되는 평균 입력 회전 속도 | 반발 | 무게 | 설계 기간 | ||||
| 기름 | 기름 | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.51 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤20 | 0.67 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 108 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤20 | 0.96 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.46 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 3.11 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | 4.6 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

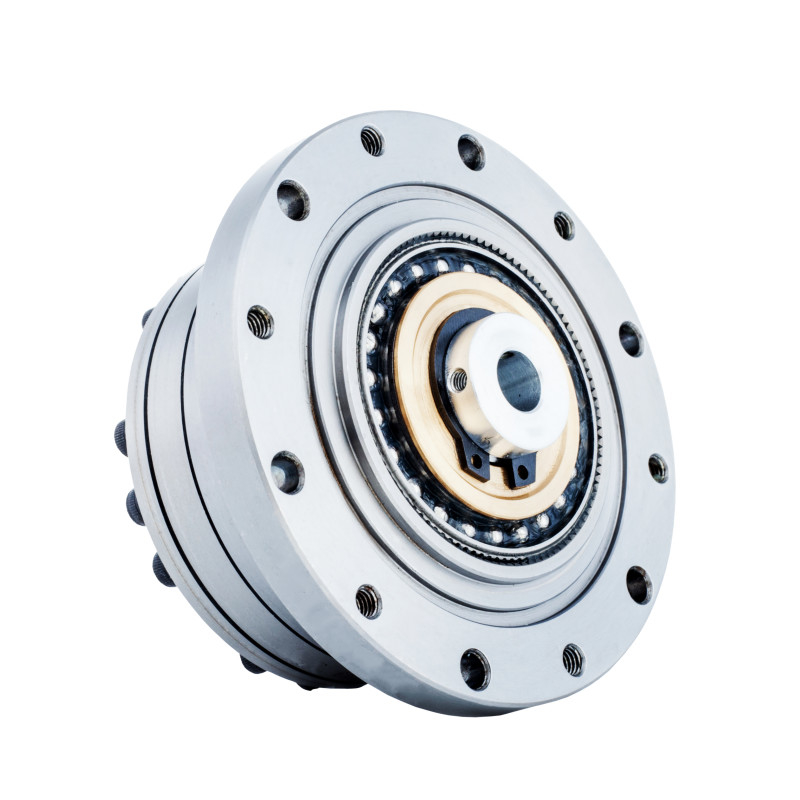

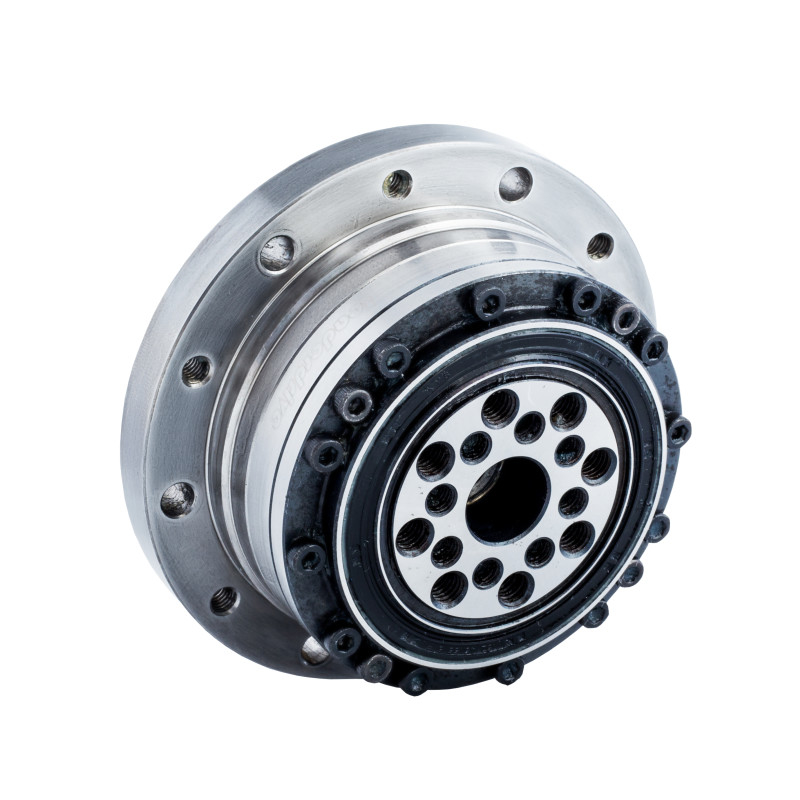

상세한 사진
| LSS - II 시리즈 하모닉 기어 단위의 주요 속성 | |||
| 제품 | LSS - II 컵 모양의 스트레인 웨이브 감소기 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
50, 80, 100, 120 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
8500 r/min | ||
|
설계된 생명
|
15000시간 | ||
|
모델
|
14, 17, 20, 25, 32, 40 | ||
|
무게
|
00.51~4.6kg | ||
| 보증 | 1년 | ||
