원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
모델 14, 17, 20, 25, 32
제품 설명
LHD - III 시리즈 스트레인 웨이브 줄기기는 높은 토크 용량 초 평면 변속 장치입니다.
간편한 통합을 위해 컴팩트하고 간단한 레이아웃으로 설계되었으며 공간 제한 응용 프로그램에 작은 발자국과 무게를 줄이는 데 도움이됩니다.
이 초평한 기어 환기는 로봇 끝 관절 및 고객 최종 환량으로 사용하기 위해 매우 적합합니다.
주요 특징
LHD - III 시리즈의 명목 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대의 입력 회전 속도 (그레이스) | 허용되는 평균 입력 회전 속도 (그레이스) | 반발 | 무게 | 설계 기간 |
| Nm | Nm | Nm | Nm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.64 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.87 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 1.14 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 1.75 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 3.56 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

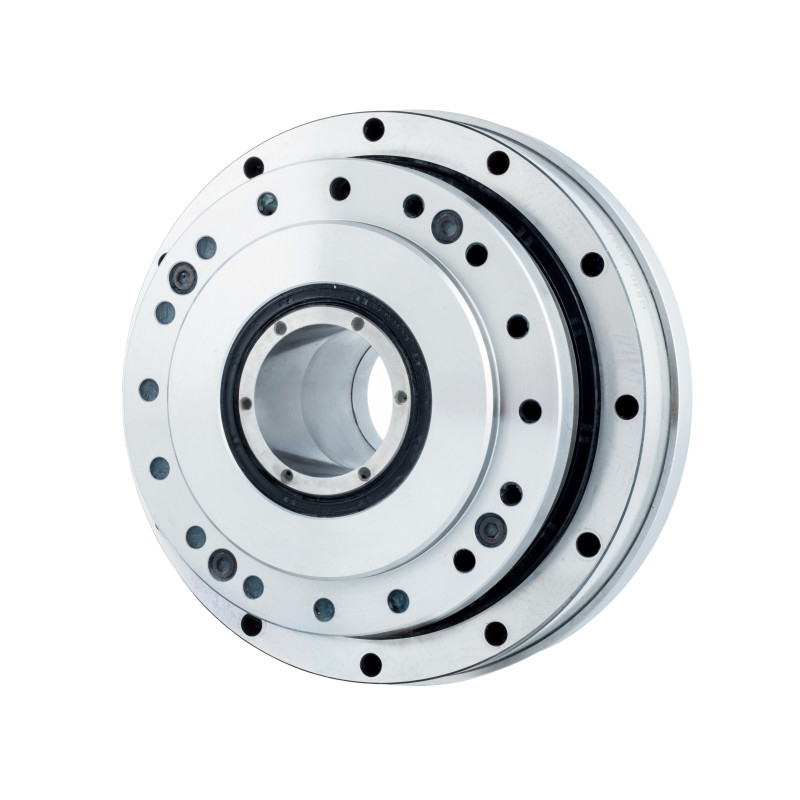

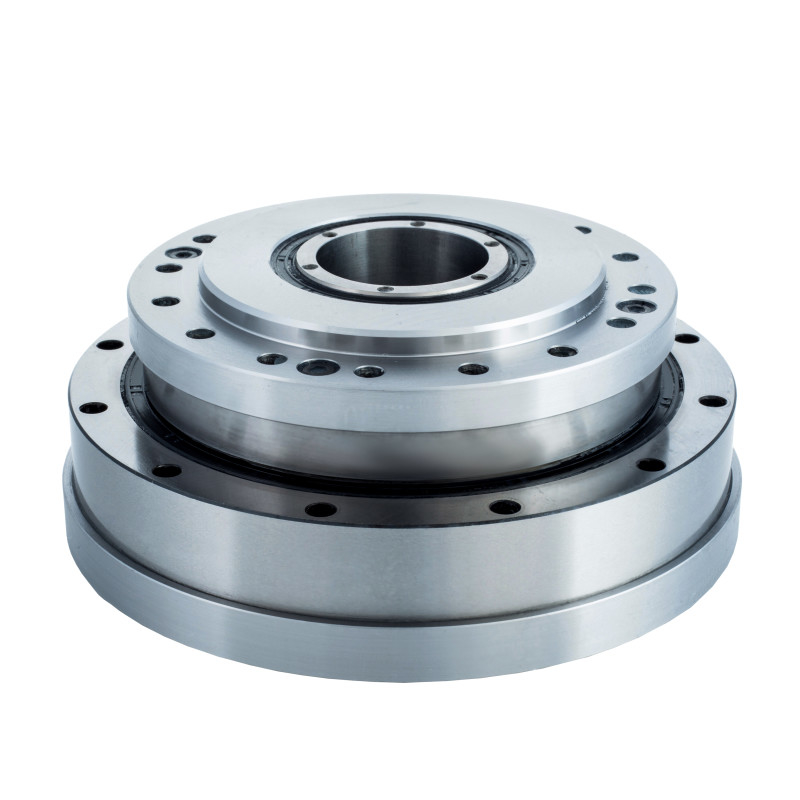

상세한 사진
| LHD - III 시리즈 초 평면 스트레인 웨브 줄기기의 주요 특성 | |||
| 제품 | 초 평면 스트레인 웨브 줄기 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
50, 80, 100 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
8500 r/min | ||
|
설계된 생명
|
10000시간 | ||
|
모델
|
14, 17, 20, 25, 32 | ||
|
무게
|
00.34~1.9kg | ||
| 보증 | 1년 | ||
신청서
|
|
|
| 산업용 로봇 | 항공공간 | 포장 시스템 |
