초 얇은 고 정적 토크 하모닉 드라이브 로보틱스 하모닉 기어박스

높은 정적 토크의 하모닉 드라이브 변속기

저하 하모닉 드라이브 변속기

높은 정적 토크의 하모닉 감소 기기

원래 장소:

진주, 중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

모델 14, 17, 20, 25, 32

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

제품:

LSD-I Ultra - 플랫 스트레인 웨이브 감속기

소재:

강철, 알루미늄, 폴리유레탄, 베어링 및 밀봉, 윤활유

감소율:

50, 80, 100

반발:

≤20 아크 초

평균 입력 속도:

3500r/분

설계 생명:

10000 시간

모델:

14, 17, 20, 25, 32

무게:

0.37~2.48kg

색상:

스리버

보증:

1년

지불 및 배송 조건

최소 주문 수량

1 세트

가격

To Be Negotiated

포장 세부 사항

카튼 상자

배달 시간

3-4 주

지불 조건

T/T

공급 능력

달 당 20000개 세트

가벼운 무게 2.47kg 모델 32 스트레인 웨브 줄기 저 역반응 하모닉 기어 단위

가장 좋은 가격 을 구하라

낮은 역반응 및 높은 효율성 모델 25 스트레인 웨브 감소기 초등 하모닉 기어 단위

가장 좋은 가격 을 구하라

높은 감소 비율 LSN 시리즈 모델 20 스트레인 웨브 감소기 0.73kg 경량 기어 단위

가장 좋은 가격 을 구하라

컴팩트하고 가벼운 디자인 LSN 시리즈 스트레인 웨브 줄기기 모델 14 기어 유닛

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

초 얇은 고 정적 토크 하모닉 드라이브

Name: 초 얇은 고 정적 토크 하모닉 드라이브 로보틱스 하모닉 기어박스
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 모델 14, 17, 20, 25, 32
Availability: InStock

제품 설명

LSD - I 시리즈 하모닉 드라이브는 초평형으로 알려져 있습니다.스트레인 웨이브기어 단위

이 유연 한 설계 는 탁월 한 위치 정확성 과 회전 정확성 을 제공한다

이 초평평한 하모닉 드라이브는로봇 끝 관절과 최종 고객용 절제기로 사용하기에 매우 적합합니다.

LSD 시리즈 하모닉 드라이브의 주요 특징

초평형 구조
콤팩트하고 간결한 디자인
높은 정적 토크 용량
입력 및 출력 동축
우수한 위치 정확성 및 회전 정확성

정량 매개 변수 표 LSD - I 시리즈 하모닉 드라이브

모델	감소율	입력 2000r/min에서 명함 토크		시작 및 정지 시 허용되는 최고 모멘트		평균 로드 토크의 허용 최대 값		허용되는 최대 순간 토크		허용되는 최대 입력 회전 속도 (그레이스)	허용되는 평균 입력 회전 속도 (그레이스)	반발	무게	설계 기간
		입력 2000r/min에서 명함 토크		시작 및 정지 시 허용되는 최고 모멘트		평균 로드 토크의 허용 최대 값		허용되는 최대 순간 토크		허용되는 최대 입력 회전 속도 (그레이스)	허용되는 평균 입력 회전 속도 (그레이스)	반발	무게	설계 기간
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	아크 세크	1kg	1시간
14	50	3.7	0.38	12	1.2	4.8	0.49	24	2.4	8500	3500	≤20	0.37	9000
	80	5.4	0.55	16	1.6	7.7	0.79	35	3.6					10000
	100	5.4	0.55	19	1.9	7.7	0.79	35	3.6					10000
17	50	11	1.1	23	2.3	18	1.9	48	4.9	7300	3500	≤20	0.49	9000
	80	15	1.5	29	3	19	1.9	61	6.2					10000
	100	16	1.6	37	3.8	27	2.8	71	7.2					10000
20	50	17	1.7	39	4	24	2.4	69	7	6500	3500	≤20	0.68	9000
	80	24	2.4	51	5.2	33	3.4	89	9.1					10000
	100	28	2.9	57	5.8	34	3.5	95	9.7					10000
25	50	27	2.8	69	7	38	3.9	127	13	5600	3500	≤20	1.25	9000
	80	44	4.5	96	9.8	60	6.1	179	18					10000
	100	47	4.8	110	11	75	7.6	184	19					10000
32	50	53	5.4	151	15	75	7.6	268	27	4800	3500	≤20	2.48	9000
	80	83	8.5	213	22	117	12	398	41					10000
	100	96	10	233	24	151	15	420	43					10000

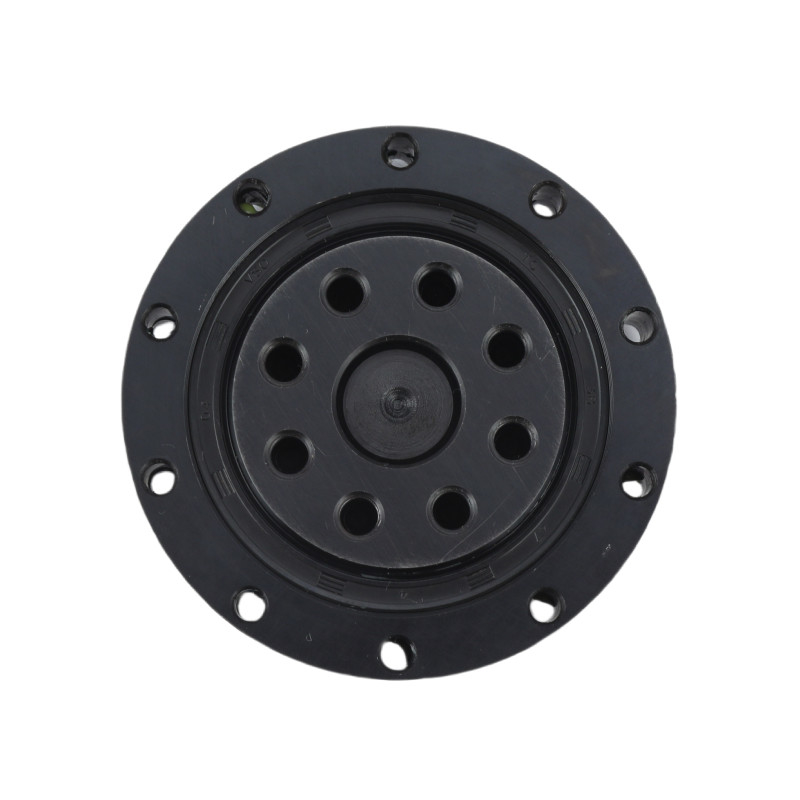

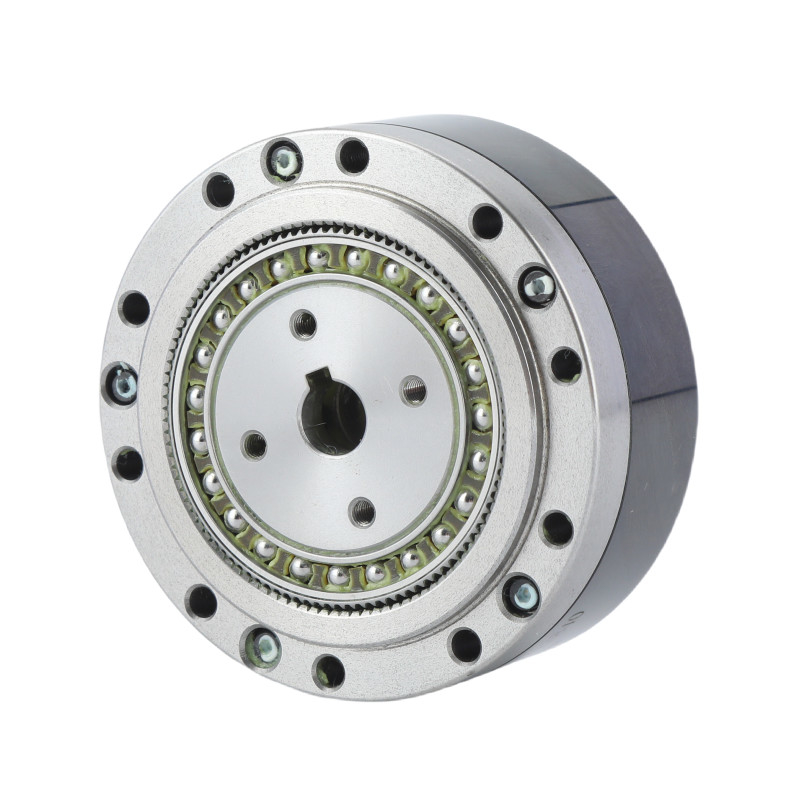

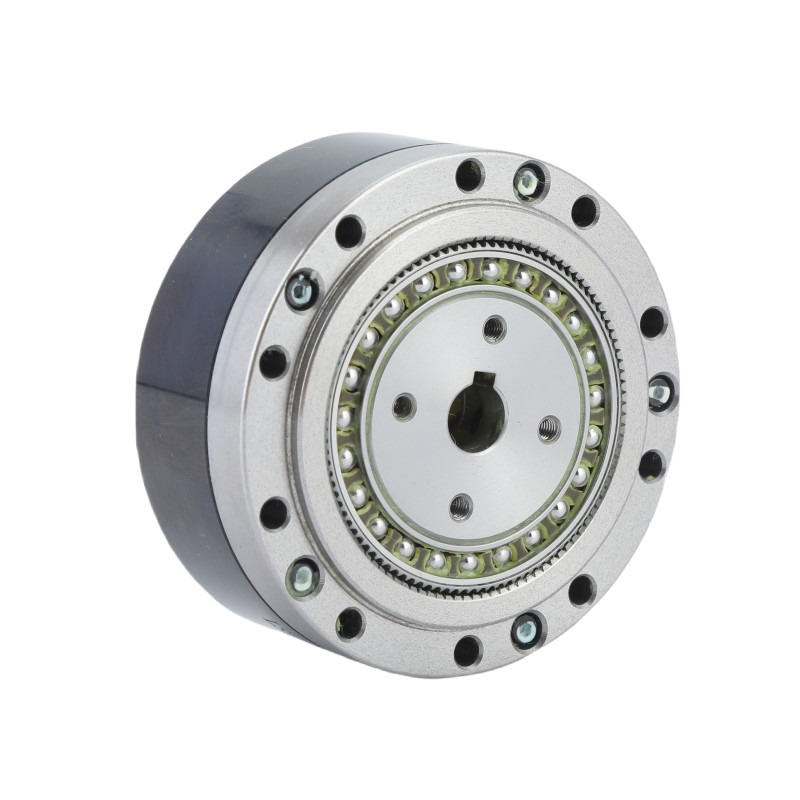

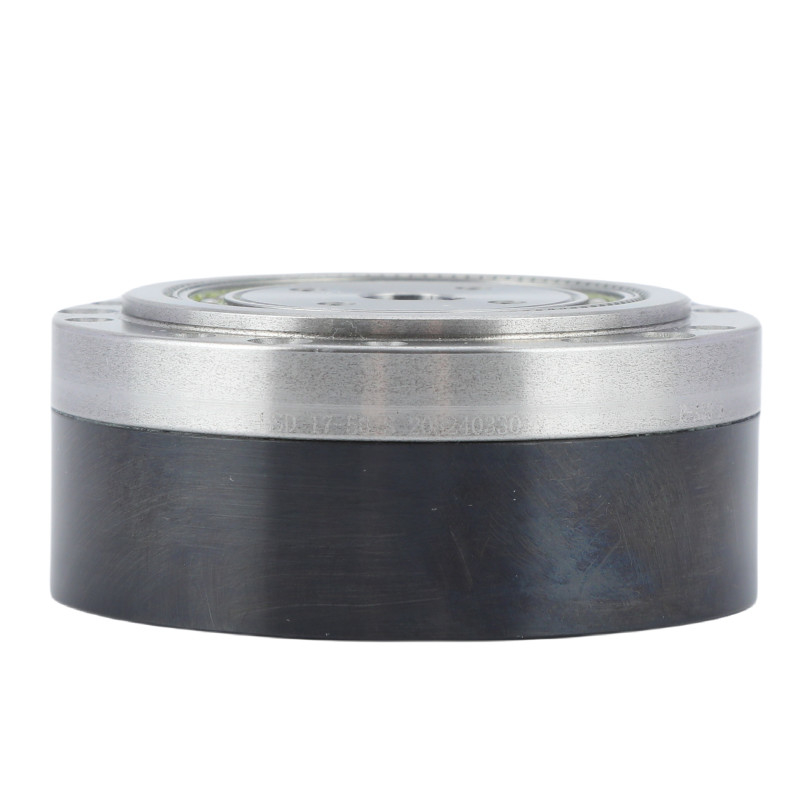

상세한 사진

초 얇은 고 정적 토크 하모닉 드라이브 로보틱스 하모닉 기어박스 0

초 얇은 고 정적 토크 하모닉 드라이브 로보틱스 하모닉 기어박스 1

초 얇은 고 정적 토크 하모닉 드라이브 로보틱스 하모닉 기어박스 2

초 얇은 고 정적 토크 하모닉 드라이브 로보틱스 하모닉 기어박스 3

LSD - I 시리즈 울트라 - 평면 스트레인 웨브 감소기의 주요 특성
제품	울트라 플래트 하모닉 드라이브
소재	강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유
감소율	50, 80, 100
반발	20 아크 세컨트 미만
평균 입력 속도	3500 r/min
최대 입력 속도	8500 r/min
설계된 생명	10000시간
모델	14, 17, 20, 25, 32
무게	00.37~2.48kg
보증	1년
