원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
모델 8, 모델 11
제품 설명
LS 및 LH 시리즈의 모델 8 및 모델 11 하모닉 드라이브 기어 단위는 미니 모양의 스트레인 웨이브 감소기라고 알려져 있습니다.
LS 및 LH 시리즈 미니어처 스트레인 웨이브 줄기기는 매우 컴팩트한 패키지에서 높은 위치 정확도를 제공합니다.
이러한 하모닉 드라이브는 반도체 및 로봇 분야에 적합하며, 특히 작은 산업용 및 협업용 로봇의 팔 끝 축에 적합합니다.무게가 중요한 요소인 산업용 기계.
주요 특징
• 콤팩트 하고 가볍다
• 높은 위치 정확성
• 높은 토크 용량
• 높은 방사선, 축 및 모멘트 로드 용량
• 50:1에서 100의 세 가지 감소 비율이 있습니다.1
LS 시리즈의 명목 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 (그레이스) |
허용되는 평균 입력 회전 속도 (그레이스) |
반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.25 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 0.17 | 10000 | ||||
LH 시리즈의 명목 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 (그레이스) |
허용되는 평균 입력 회전 속도 (그레이스) |
반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||

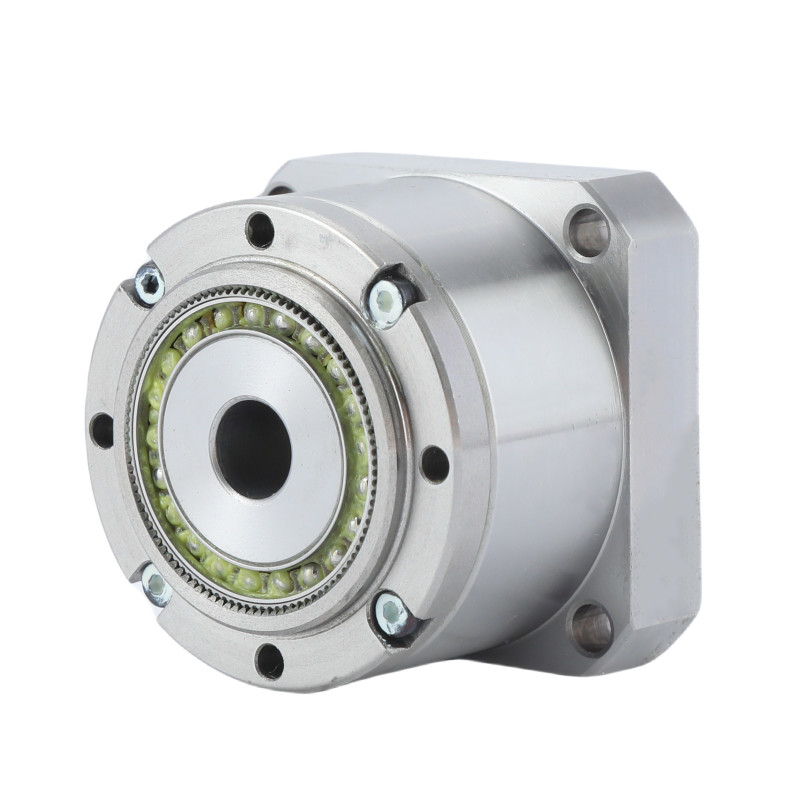

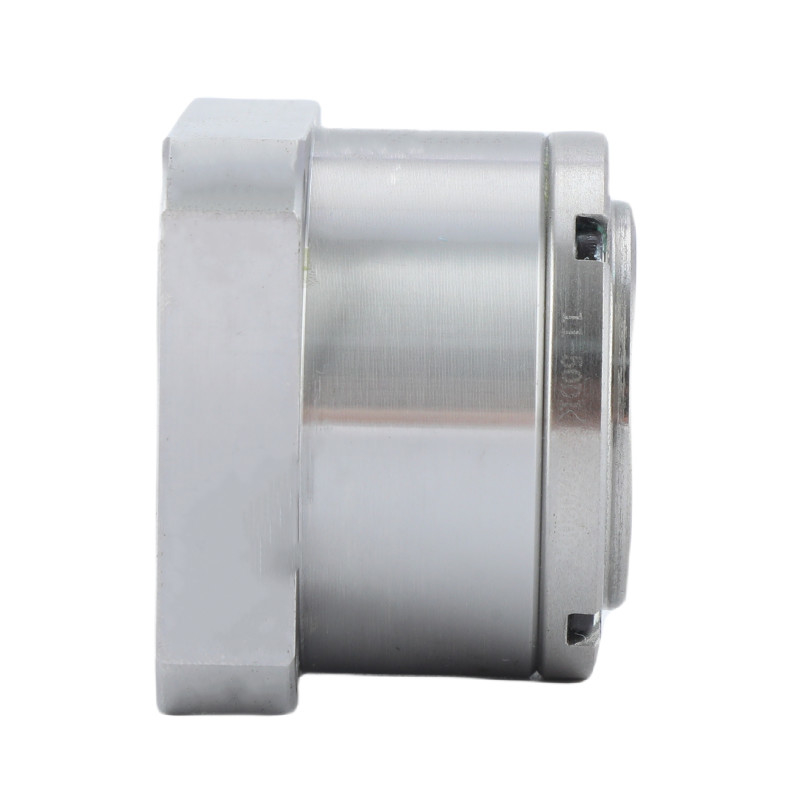

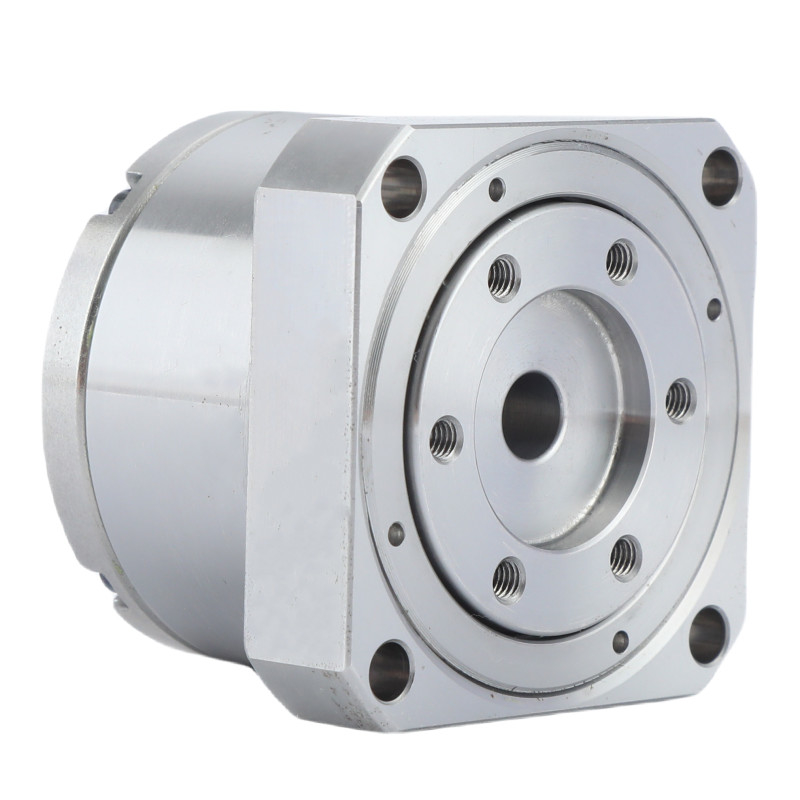

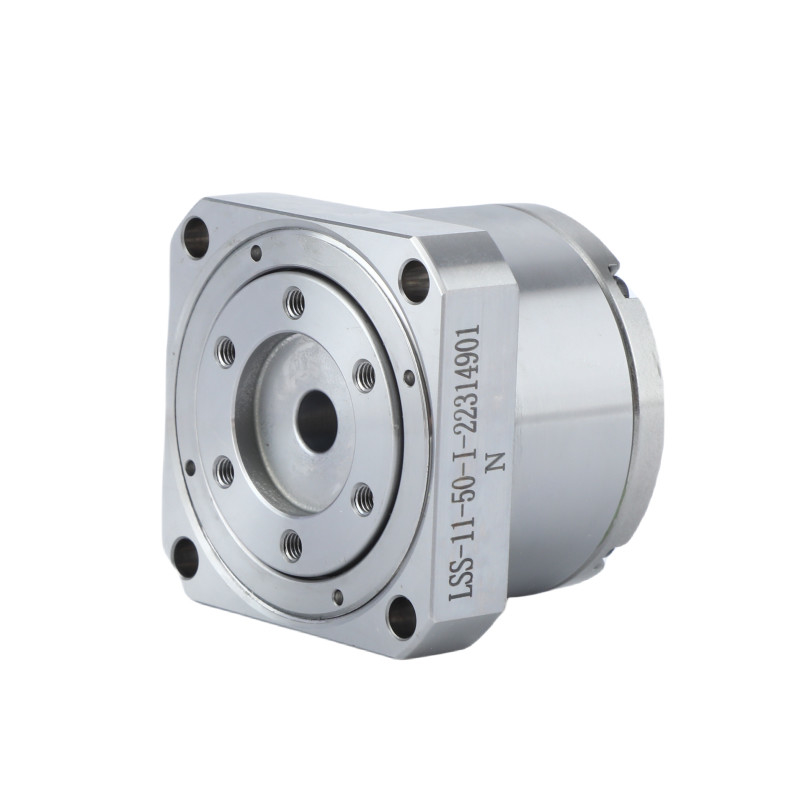

상세한 사진
| 주요 특성LS 및 LH 시리즈 미니어처 하모닉 드라이브 | |||
| 제품 | 미니 스트레인 웨브 줄기기 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
50, 80, 100 | ||
|
반발
|
30 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
8500 r/min | ||
|
설계된 생명
|
10000시간 | ||
|
모델
|
8, 11 | ||
|
무게
|
00.06~0.27kg | ||
| 보증 | 1년 | ||
적용
하모닉 드라이브 또는 하모닉 기어 드라이브는 정밀하고 컴팩트한 디자인으로 알려진 전문 기어 메커니즘입니다.그 특유 한 특성 때문 에 여러 가지 분야 에 적용 됩니다.
| 로봇 공학 | 하모닉 드라이브는 높은 토크-중량 비율과 정확성으로 인해 로봇 분야에서 광범위하게 사용됩니다. 그들은 로봇 팔과 다리의 정밀한 제어 및 위치화를 달성하는 데 도움이됩니다. | |
| 항공우주 | 항공우주공학에서 이러한 드라이브는 신뢰성과 소형성으로 인해 위성 및 우주선 시스템에서 사용됩니다.고 정밀도와 최소한의 반작용이 필요한 메커니즘에서 필수적입니다., 위성 안테나와 착륙 기구와 같이. | |
| 의료기기 | 하모닉 드라이브는 외과 로봇과 진단 장비 등 다양한 의료 기기에 사용됩니다.정확성 과 부드러운 움직임 은 섬세 한 수술 과 정확 한 진단 에 필수적 이다. | |
| 산업 자동화 | 그들은 재료 처리, 조립 및 기계 도구와 같은 작업에 대한 산업 자동화 시스템에서 사용됩니다.정확성 을 유지 하는 동시에 높은 부하 를 처리 할 수 있는 능력 은 이 용도로 적합 해 낸다. | |
| 광학 시스템 | 하모닉 드라이브는 고정도 망원경과 카메라와 같은 광학 시스템에서 사용되며, 정확한 위치와 최소한의 기계적 놀이가 중요합니다. | |
| 자동차 | 자동차 응용 분야에서, 조화적 드라이브는 컴팩트하고 효율적인 모션 제어가 필요한 시스템에서 찾을 수 있습니다.예를 들어 특정 유형의 스티어링 메커니즘 또는 고급 운전자 보조 시스템 (ADAS). | |
