원래 장소:
중국
브랜드 이름:
HONPINE
모델 번호:
뇌척수액

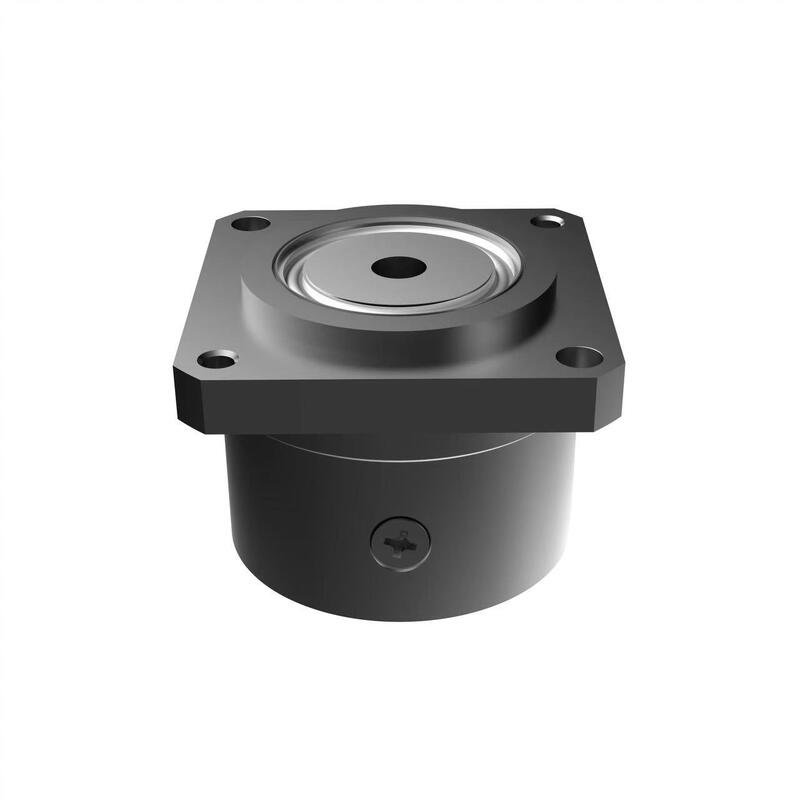

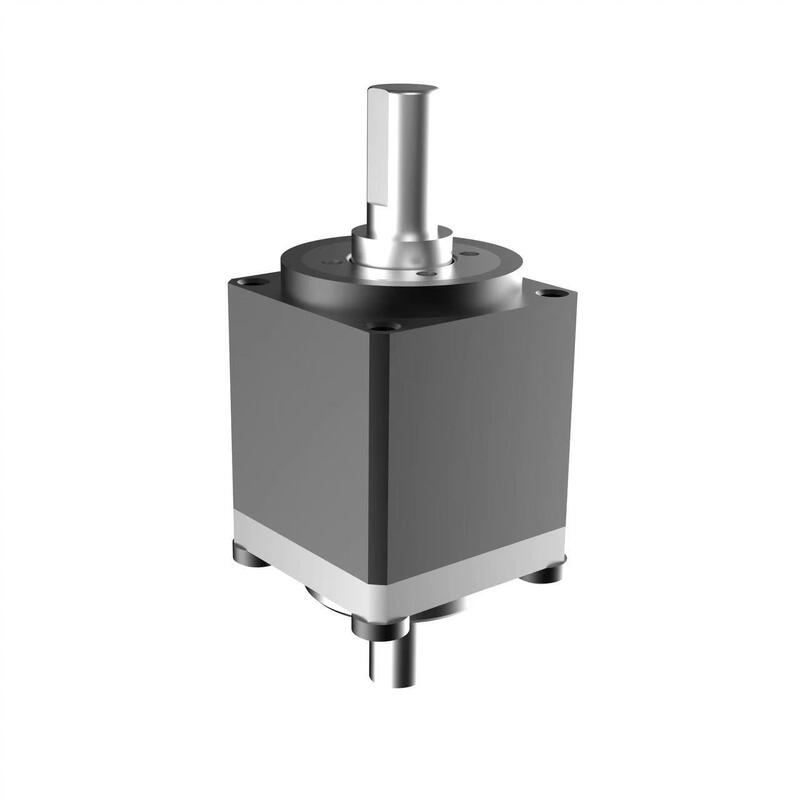

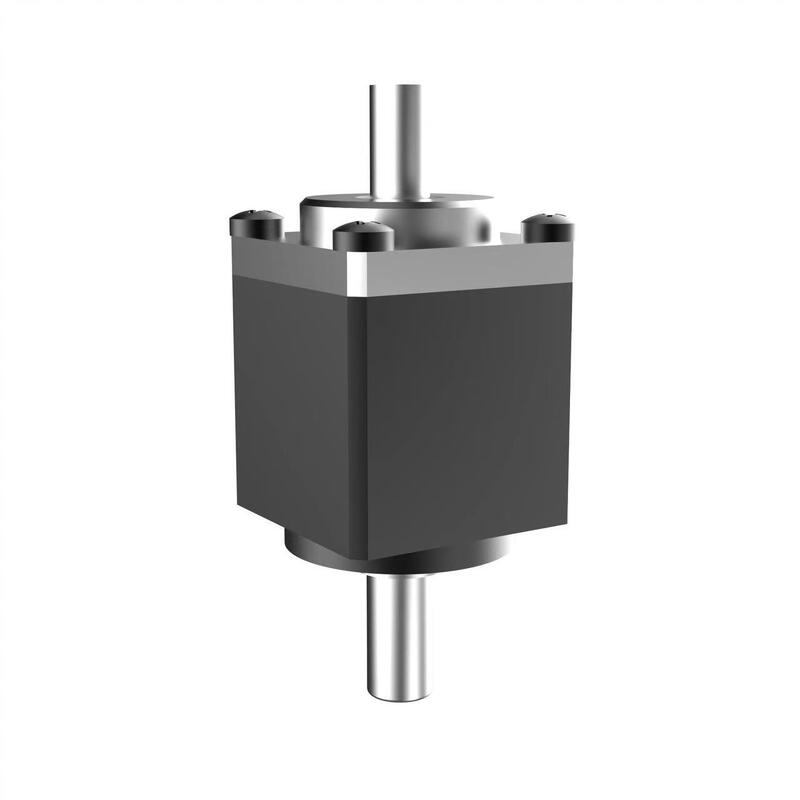

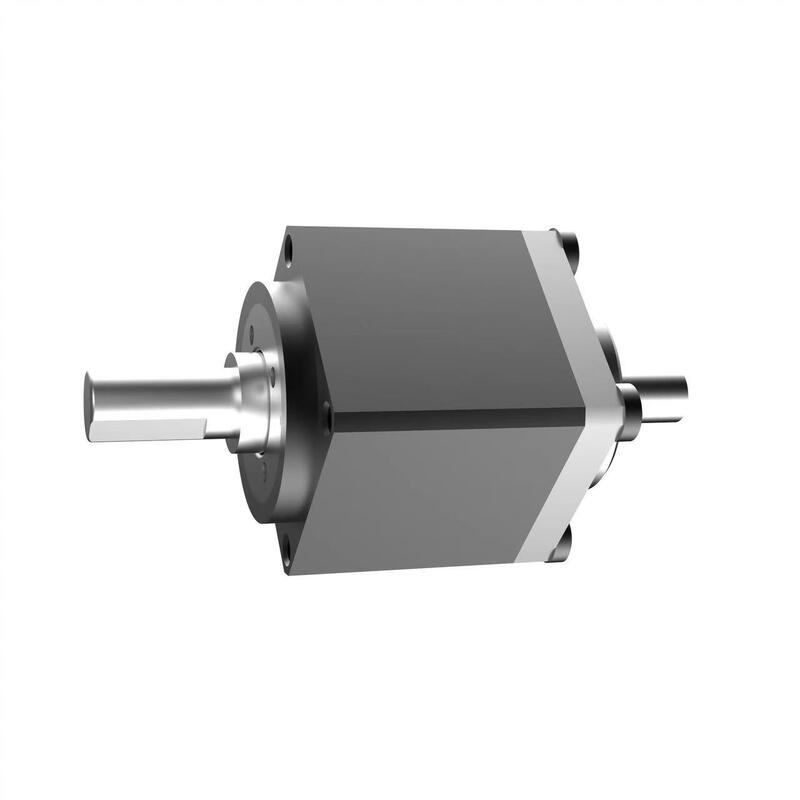

CSF-미니 시리즈 소형 하모닉 드라이브는 컵형 플렉스 스플라인을 사용하여 전문 용량 및 무게 요구 사항이있는 애플리케이션을 위해 개발되었습니다.이 시리즈는 즉시 사용을위한 사전 조립 된 모듈 제품만을 제공합니다.주요 베어링은 외부 부하를 직접 지원하기 위해 컴팩트한 4점 접촉 구슬 베어링을 사용합니다. CSF 미니 시리즈는 두 가지 유형을 포함합니다:모터 마운트 타입 (2XH) 과 셰프트 입력 타입 (1U) 등 입력 형태를 지원합니다.기계적 설계 요구 사항에 따라 가장 적합한 모델을 선택하십시오.
● 콤팩트 한 크기 와 가벼운 디자인
● 콤팩트 하고 간편 한 구조
● 우수한 회전 정확성 과 위치 정밀성
● 코아시얼 입력 및 출력 구성
| 모델 | 기어 비율 | 입력 2000r/min의 가속 모멘트[N.m] | 시동 및 정지 중 허용되는 최고 모멘트[N.m] | 평균 로드 토크의 최대 허용 값[N.m] | 최대 허용되는 순간 토크[N.m] | 허용되는 최대 입력 속도[r/min] | 허용되는 평균 입력 속도[r/min] | 기어 역반응 (arcsec) |
1/4GD[kgcm2] | 매스 (kg) |
|
| CSF 시리즈 |
03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017 |
| 50 | 0.11 | 0.21 | 0.13 | 0.41 | ≤20 | ||||||
| 05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039 | |
| 50 | 0.4 | 0.9 | 0.53 | 1.8 | ≤20 | ||||||
| 80 | 0.52 | 1.35 | 0.84 | 2.5 | ≤10 | ||||||
| 08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106 | |
| 50 | 1.8 | 3.3 | 2.3 | 6.6 | ≤20 | ||||||
| 80 | 2.2 | 4.3 | 2.9 | 8 | ≤10 | ||||||
| 100 | 2.4 | 4.8 | 3.3 | 9 | ≤10 | ||||||
| 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2 | |
| 50 | 3.5 | 8.3 | 5.5 | 17 | ≤20 | ||||||
| 80 | 4.5 | 10.2 | 8.5 | 22 | ≤10 | ||||||
| 100 | 5 | 11 | 8.9 | 25 | ≤10 | ||||||
