원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
TTGV/TTGH150-TTGV/TTGH390

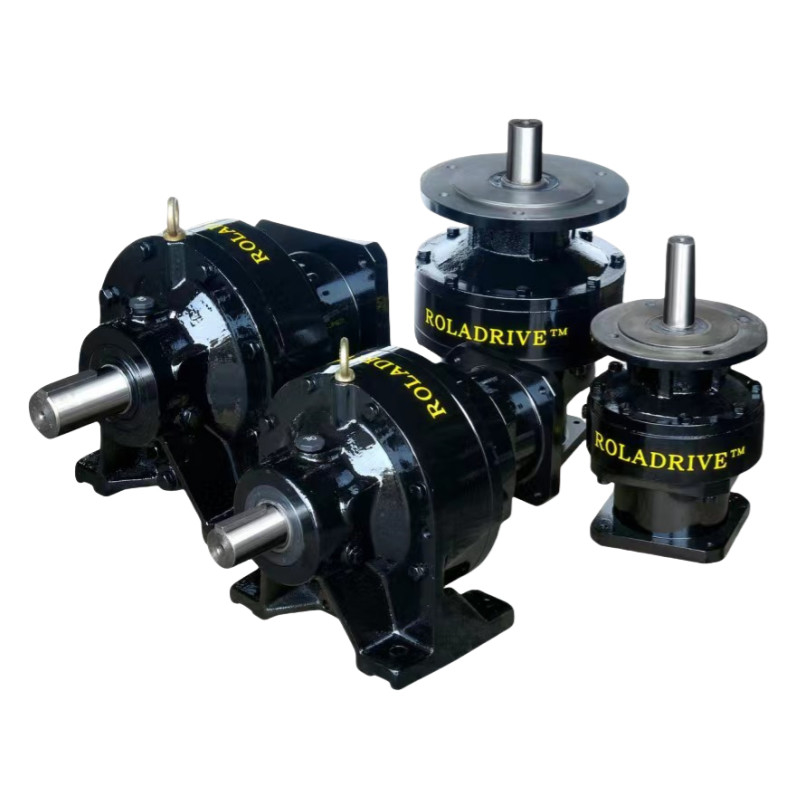

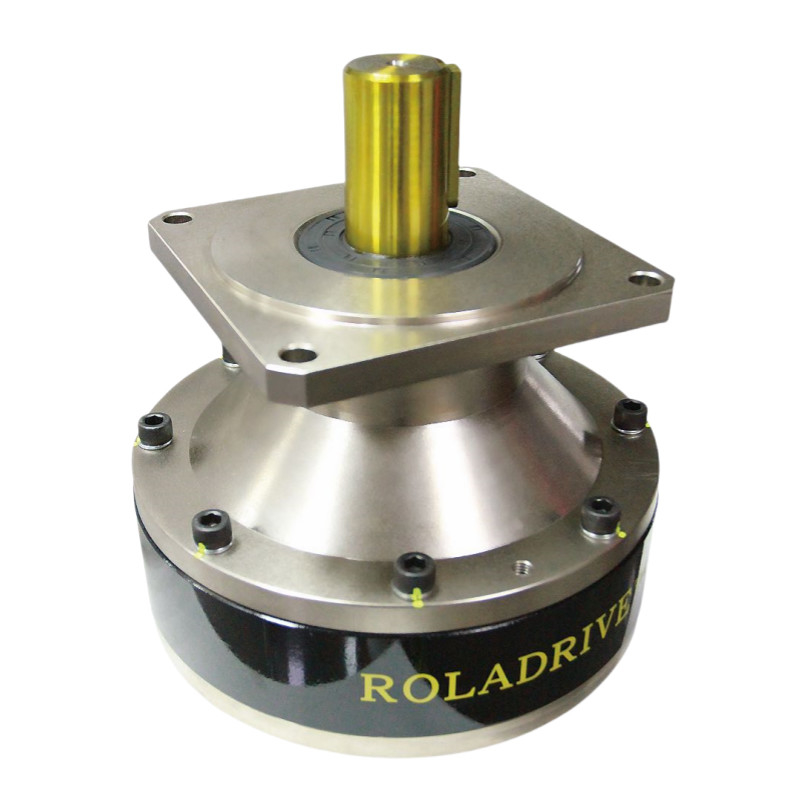

다발적 망, 고직성, 높은 토크, 긴 사용 기간, 높은 충격 기계에 매우 적합하고 2 단계 행성 기어 감소기를 대체합니다.
전반적인 설명
타입: TTGV/TTGH15 0-TTGV/TTGH390
역반응: ≤7~10 Arc.min
비율: 1/15 - 1/100
용량: 1.0KW ~ 30KW
정차 출력 토크: 600NM ~ 15000NM
| TTGV/TTGH 기술 사양 표 TTGV/TTGH 기술 사양 표 | |||||||||||
| 사양 | TTGV-110 TTGH-110 |
TTGV-150 TTGH-150 |
TTGV-150 TTGH-150 |
TTGV-220 TTGH-220 |
TTGV-270 TTGH-270 |
TTGV-330 TTGH-330 |
TTGV-390 TTGH-390 |
TTGV-450 TTGH-450 |
TTGV-550 TTGH-550 |
TTGV-650 TTGH-650 |
|
| 비율 | 20월 15일 25일 | 20월 15일 25일 | 20월 15일 25일 | 20월 15일 25일 | 20월 15일 25일 | 20월 15일 25일 | 20월 15일 25일 | 20/25/30/35 | 20/25/30/35 | 20/25/30/35 | |
| 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 40/50/60/70 | 40/50/60/70 | 40/50/60/70 | ||
| 70/80 | 70/80/90/100 | 70/80/90/100 | 70/80/90/100 | 70/80/90/100 | 70/80/90/100 | 80/90/100/120 | 80/90/100/120 | 80/90/100/120 | |||
| 120 | 120 | 120 | 120 | 139 | 139 | 139 | |||||
| 정차 출력 토크 | Nm kgf-m |
400 | 600 | 1200 | 2100 | 5000 | 9500 | 15000 | 22000 | 40000 | 58000 |
| 가속 및 제동 토크 | Nm kgf-m |
1200 | 1800 | 3600 | 6300 | 15000 | 28500 | 45000 | 66000 | 120000 | 174000 |
| 허용되는 최대 순간 토크 | Nm kgf-m |
2000 | 3000 | 6000 | 10500 | 25000 | 47500 | 75000 | 110000 | 200000 | 290000 |
| 입력 속도 | 제1항 (rpm) |
3000 | 3000 | 3000 | 2000 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| 허용되는 최대 입력 속도 | Nmax (rpm) |
2500 | 5000 | 5000 | 4000 | 2000 | 2000 | 1500 | 1500 | 1500 | 1500 |
| 반발 | arc.min | ≤70 | ≤70 | ≤70 | ≤70 | ≤70 | ≤ 80 | ≤100 | ≤ 50 | ≤ 50 | ≤70 |
| 최대 축력 | N | 4000 | 5000 | 7500 | 25000 | 75000 | 82000 | 120000 | 150000 | 220000 | 400000 |
| 시작 효율성 | % | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥ 85 | ≥ 85 | ≥ 85 | ≥ 85 |
| 소음 | db | < 62 | < 63 | <65 | <65 | < 70 | < 70 | < 70 | < 70 | < 70 | < 72 |
| 무게 | KG | 15 | 33 | 43 | 80 | 136 | 225 | 350 | 515 | ∙ | ∙ |
