원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:

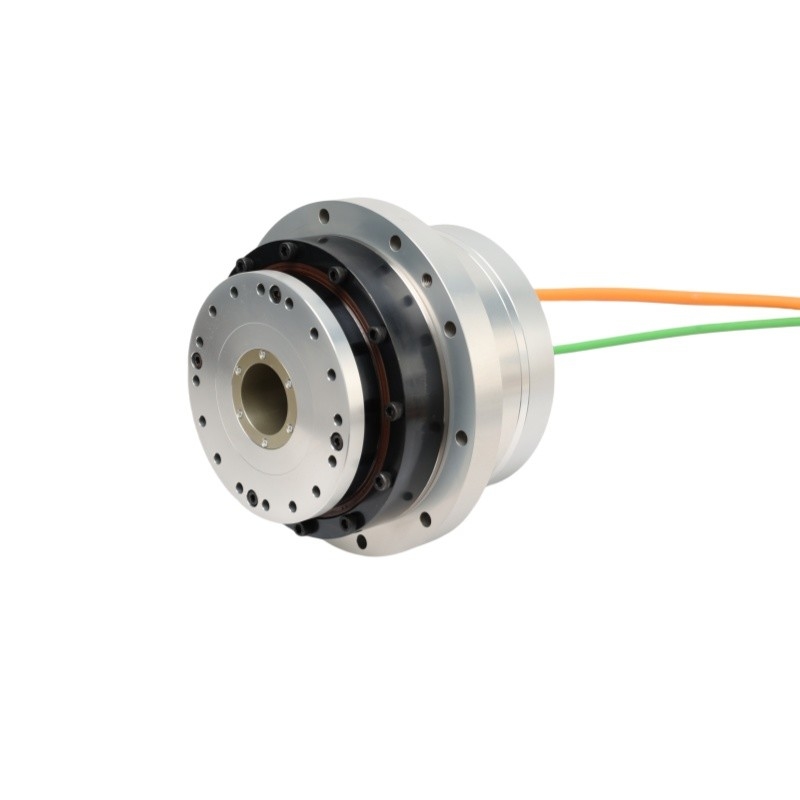

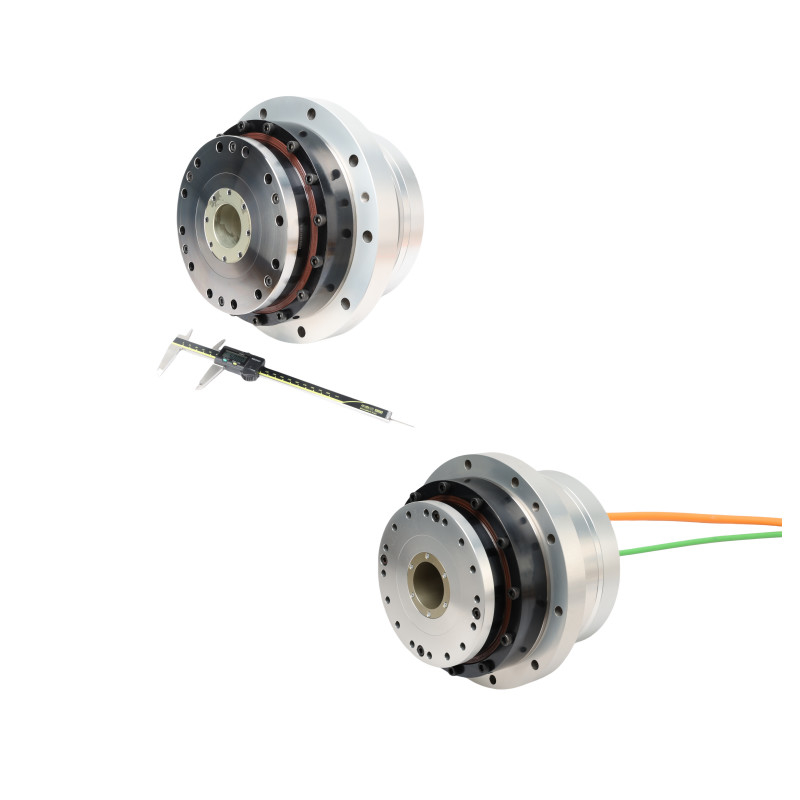

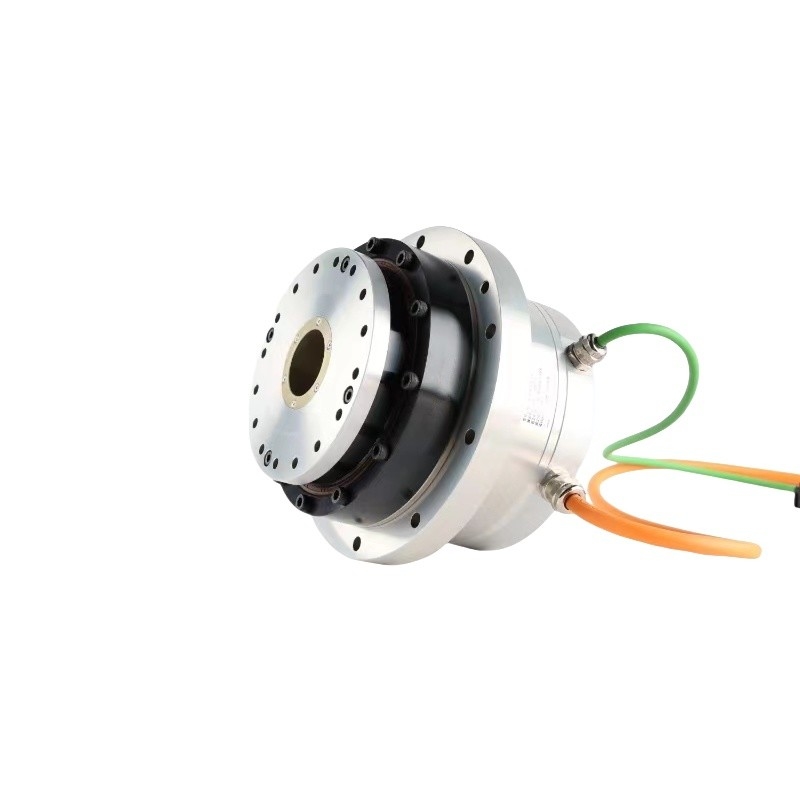

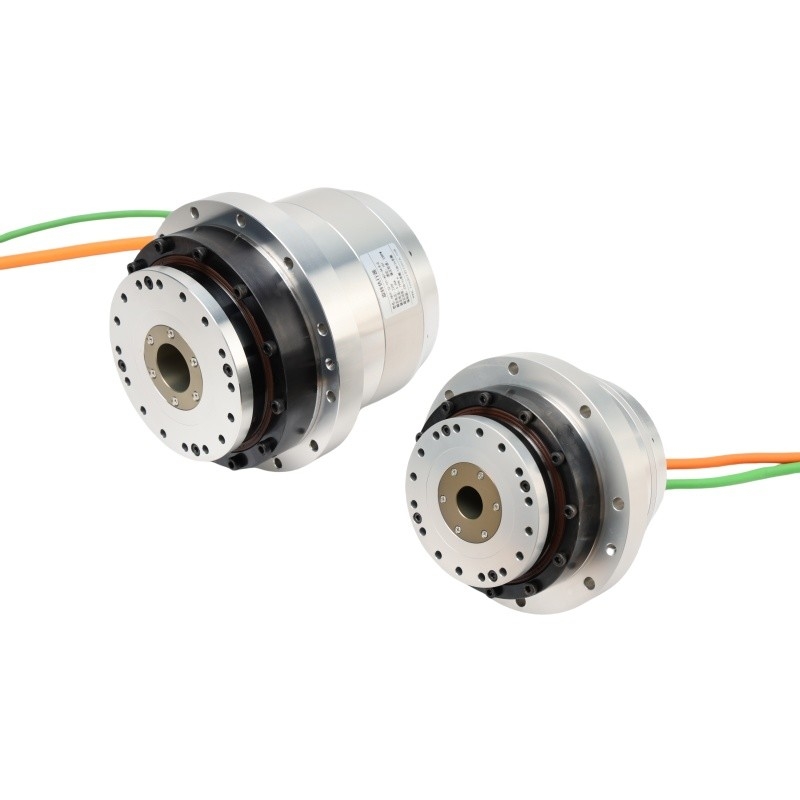

측면 콘센트가 있는 HATF 시리즈
제품 설명
로터리 액추어터는 광범위한 산업에서 정확하고 제어 된 로터리 움직임을 가능하게 하는 데 중요한 역할을하며 효율성, 신뢰성,그리고 다양한 응용 프로그램에서 기능.
로터리 액추에이터 (rotary actuator) 는 회전 또는 각의 움직임을 제공하기 위해 사용되는 공기 실린더로, 정의된 각을 통해 진동하는 움직임에서 스트로크를 허용합니다.그들은 내구성 있고 크기에 비해 상대적으로 높은 힘 (토크) 을 제공합니다로터리 액추에이터는 디자인을 단순화하고 유지보수 문제를 줄일 수 있습니다.
선택 고려 사항:
토크와 속도:액추에이터의 출력 토크와 속도 요구 사항을 응용 프로그램에 맞추십시오.
제어 옵션:특정 애플리케이션에 필요한 제어 장치 (수동, 공기, 수압, 전기) 의 종류를 고려하십시오.
크기와 장착:공간 제한 및 장착 요구 사항에 호환성을 보장합니다.
스펙트럼 시트
| 시리즈 HAT | 20 | ||||||
| 감소율 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | 피크 토크 | 제1항 | 69 | 91 | 102 | 108 | 113 |
| 가속 모터크 | 제1항 | 30 | 48 | 58 | 61 | 61 | |
| 최대 속도 | rpm | 98 | 62 | 50 | 41 | 31 | |
| 가속도 | rpm | 51 | 32 | 26 | 21 | 16 | |
| 최대 전류 | 무기 | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| 가속 전류 | 무기 | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| 토크 상수 | Nm/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| 단계 저항 | 오름 (~ 20°C) | 6.2 | |||||
| 단계 인덕턴스 | mH | 7.7 | |||||
| 역 EMF | Vrms/krpm | 25 | |||||
| 48VDC | 피크 토크 | 제1항 | 69 | 91 | 102 | 108 | 113 |
| 가속 모터크 | 제1항 | 39 | 58 | 61 | 61 | 61 | |
| 최대 속도 | rpm | 86 | 54 | 44 | 36 | 27 | |
| 가속도 | rpm | 51 | 32 | 26 | 21 | 16 | |
| 최대 전류 | 무기 | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| 가속 전류 | 무기 | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| 토크 상수 | Nm/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| 단계 저항 | 오름 (~ 20°C) | 0.4 | |||||
| 단계 인덕턴스 | mH | 0.9 | |||||
| 역 EMF | Vrms/krpm | 7.7 | |||||
| 절대적 인 인코더 | 인코더 타입 | 절대적인 인코더 | |||||
| 해상도 (일차 모터 회전) | 조금 | 2324비트 | |||||
| 모터 멀티 턴 카운터 | 조금 | 16 | |||||
| 단방향 위치 정확성 | 아크 세크 | ≤ 75 | ≤ 75 | ≤ 60 | ≤50 | ≤50 | |
| 위치 정밀의 반복성 | 아크 세크 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 뒤집기 딱딱함 | x104N·m/rad | 24 | |||||
| 톱션 경직성 | x104N·m/rad | 1.8 | 2.3 | ||||
| 이너시아 모멘트 | 브레이크 없이 | kg*m2 | 8.8*10^-5 | ||||
| 브레이크 | kg*m2 | 9.17*10^-5 | |||||
| 매스 | 브레이크 없이 | 1kg | 2.4 | ||||
| 브레이크 | 1kg | 2.96 | |||||
| 모터 스톨 수 | 폴 | 16 | |||||
| 환경 조건 | 작동 온도: 0~40°C 보관 온도: -20~60°C 작동 습도/보금 습도: 20~80%RH (집화 없이) 진동 저항: 24.5m/s2 (주파수: 10~400Hz) 먼지 또는 금속 가루, 부식 가스, 연화 가스, 오일 안개 및 다른 실내 사용, 직접 햇빛을 피하십시오 고도 1000m 이하 |
||||||
| 모터 단열 | 단열 저항: 100MΩ (DC500V) 이상 | ||||||
| 다이렉트릭 강도: AC1500V/ 1분 | |||||||
| 단열계급: F | |||||||
| 보호 의 정도 | 완전히 닫힌 자가 냉각형 (IP65) | ||||||
