원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:

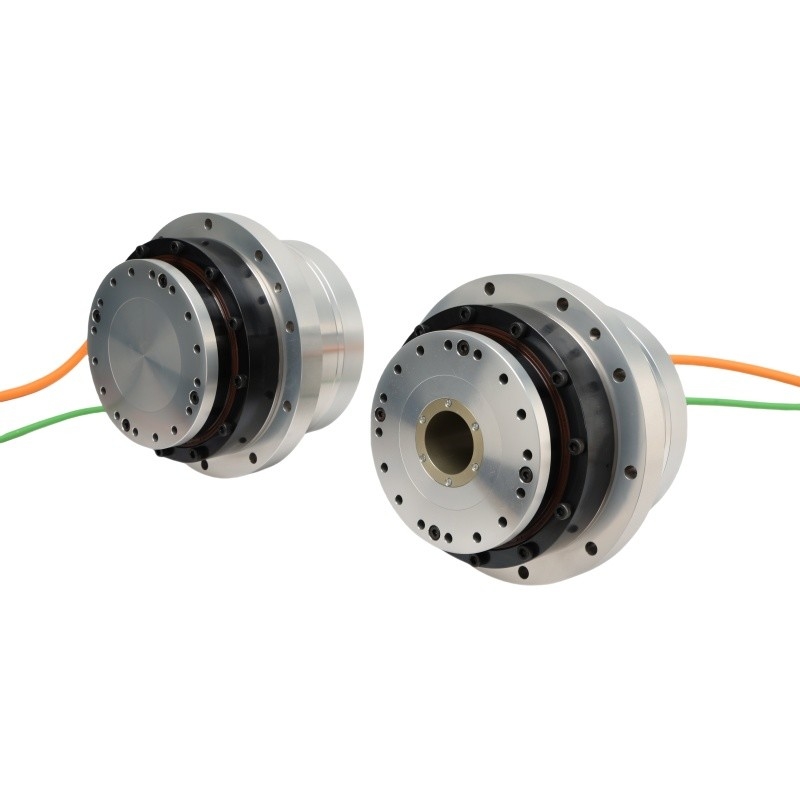

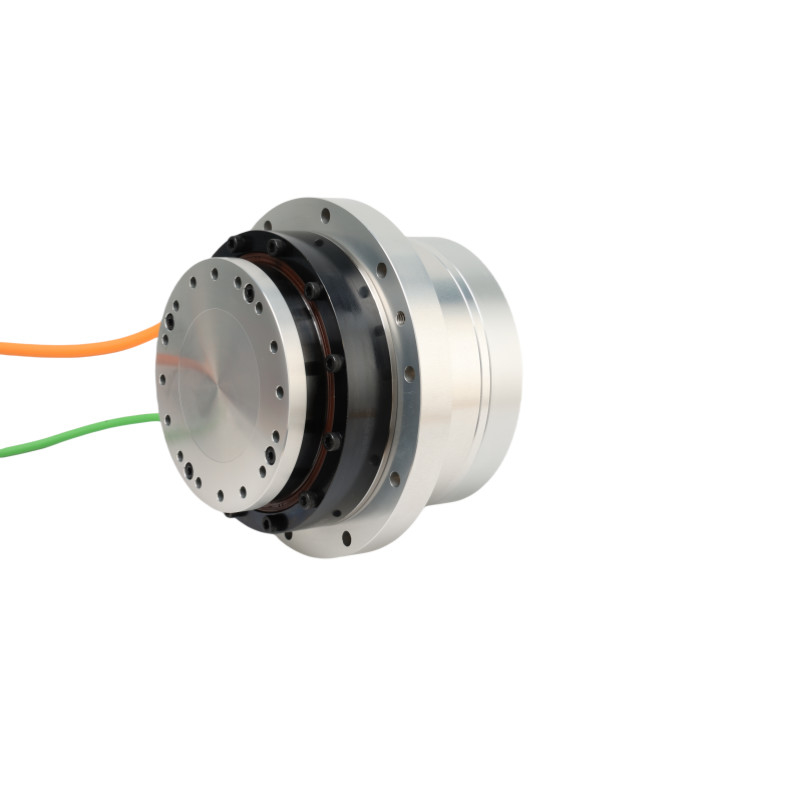

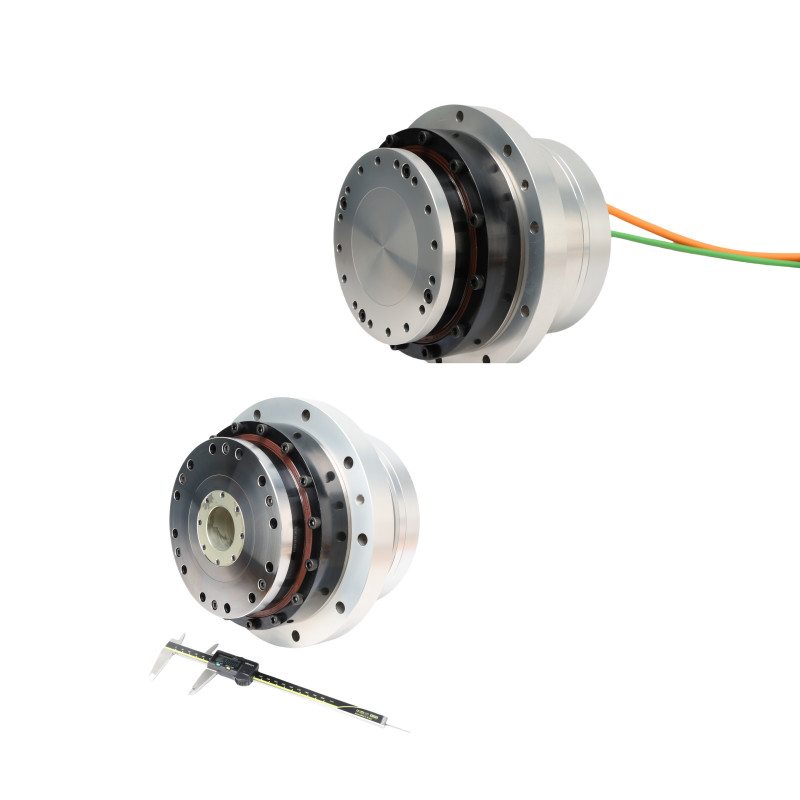

측면 출구 HASF 시리즈 플랜지 로터리 액추에터
제품 설명
로터리 액추에터는 중심축에 회전 운동이나 토크를 생성하도록 설계된 기계 장치입니다.
로터리 액추에터는 액체 또는 전기 에너지를 로터리 모션 또는 토크로 변환하는 능력으로 인해 다양한 산업에서 광범위한 응용을 찾습니다.다음은 로봇 팔과 같은 산업 자동화에서 일반적으로 사용되는 로터리 액추에이터에서 특정 응용 프로그램입니다., 컨베이어 및 재료 처리, 전송 시스템 및 포장 기계.
로터리 액추에이터의 응용
산업 자동화:로봇, 컨베이어, 포장 기계 및 다른 자동화 시스템에서 사용됩니다.
항공우주:비행 제어 표면, 착륙 기구, 위성 위치
자동차:보조 스티어링, 가속 제어, 변속기 시스템
에너지 및 유틸리티:밸브 작동, 태양 추적 시스템
의료 및 건강 관리:진단 장비, 외과 로봇
소비자 전자제품:카메라, 스마트폰, 게임기
스펙트럼 시트
| 시리즈가 있습니다. | 32 | ||||||
| 감소율 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | 피크 토크 | 제1항 | 250 | 376 | 441 | 436 | 459 |
| 가속 모터크 | 제1항 | 90 | 150 | 190 | 230 | 267 | |
| 최대 속도 | rpm | 75 | 47 | 38 | 31 | 24 | |
| 가속도 | rpm | 45 | 28 | 23 | 19 | 14 | |
| 최대 전류 | 무기 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | |
| 가속 전류 | 무기 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | |
| 토크 상수 | Nm/Arms | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | |
| 단계 저항 | 오름 (~ 20°C) | 2.1 | |||||
| 단계 인덕턴스 | mH | 12 | |||||
| 역 EMF | Vrms/krpm | 52.5 | |||||
| 48VDC | 피크 토크 | 제1항 | 250 | 376 | 411 | 436 | 459 |
| 가속 모터크 | 제1항 | 90 | 145 | 180 | 215 | 267 | |
| 최대 속도 | rpm | 53 | 33 | 27 | 22 | 17 | |
| 가속도 | rpm | 45 | 28 | 23 | 19 | 14 | |
| 최대 전류 | 무기 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | |
| 가속 전류 | 무기 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | |
| 토크 상수 | Nm/Arms | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | |
| 단계 저항 | 오름 (~ 20°C) | 0.2 | |||||
| 단계 인덕턴스 | mH | 0.4 | |||||
| 역 EMF | Vrms/krpm | 12.57 | |||||
| 절대적 인 인코더 | 인코더 타입 | 절대적인 인코더 | |||||
| 해상도 (일차 모터 회전) | 조금 | 2324비트 | |||||
| 모터 멀티 턴 카운터 | 조금 | 16 | |||||
| 단방향 위치 정확성 | 아크 세크 | ≤ 65 | ≤ 60 | ≤55 | ≤45 | ≤45 | |
| 위치 정밀의 반복성 | 아크 세크 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 뒤집기 딱딱함 | x104N·m/rad | 95 | |||||
| 톱션 경직성 | x104N·m/rad | 7.6 | 9.9 | ||||
| 이너시아 모멘트 | 브레이크 없이 | kg*m2 | 8.3*10^-4 | ||||
| 브레이크 | kg*m2 | 1.04*10^-3 | |||||
| 매스 | 브레이크 없이 | 1kg | 7.4 | ||||
| 브레이크 | 1kg | 8.7 | |||||
| 모터 스톨 수 | 폴 | 16 | |||||
| 환경 조건 | 작동 온도: 0~40°C 보관 온도: -20~60°C 작동 습도/보금 습도: 20~80%RH (집화 없이) 진동 저항: 24.5m/s2 (주파수: 10~400Hz) 먼지 또는 금속 가루, 부식 가스, 연화 가스, 오일 안개 및 다른 실내 사용, 직접 햇빛을 피하십시오 고도 1000m 이하 |
||||||
| 모터 단열 | 단열 저항: 100MΩ (DC500V) 이상 | ||||||
| 다이렉트릭 강도: AC1500V/ 1분 | |||||||
| 단열계급: F | |||||||
| 보호 의 정도 | 완전히 닫힌 자가 냉각형 (IP65) | ||||||
