원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
측면 출구 HASF 시리즈 플랜지 로터리 액추에터

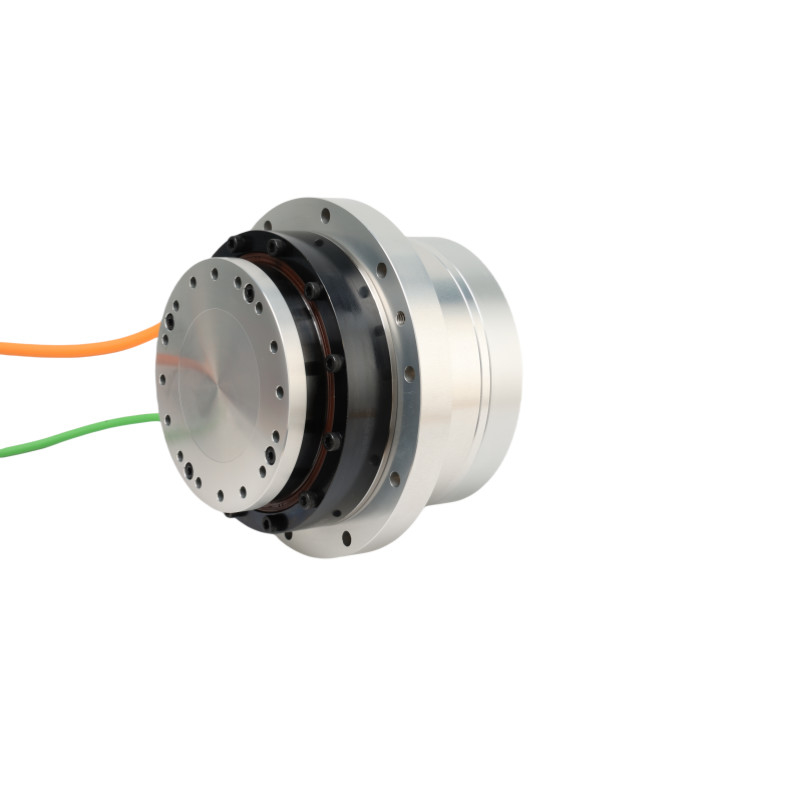

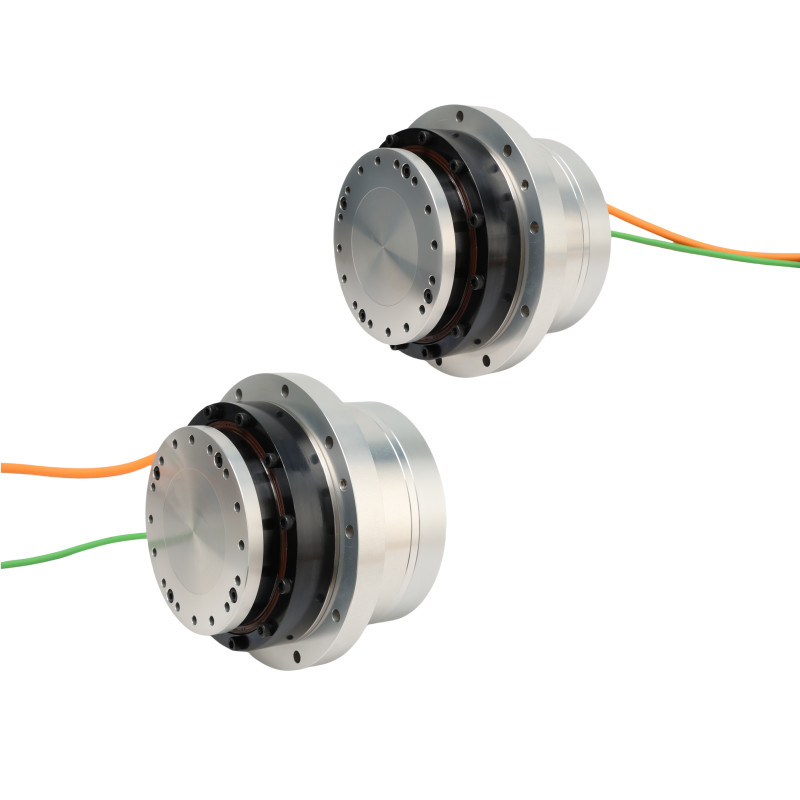

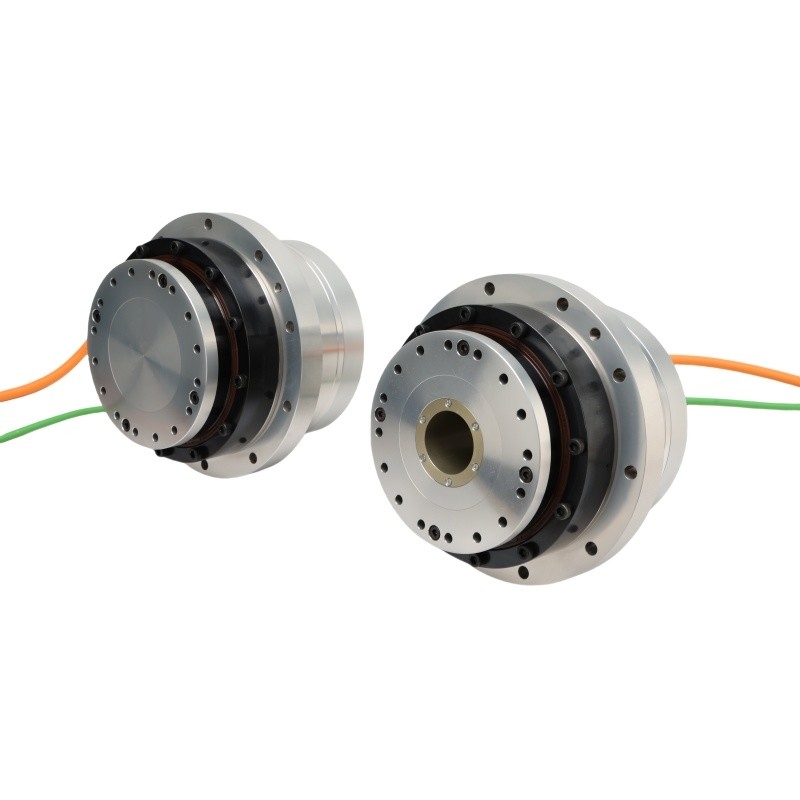

높은 정확성 및 높은 토크 고체 샤프트 HASF 시리즈 모델 20 플랜지 로터리 액추에터
로터리 액추에이터 (Rotary actuator) 는 중심축에 회전 운동이나 토크를 생성하도록 설계된 기계 장치이다. 다양한 산업, 자동차, 항공,그리고 제어 된 회전 운동이 필요한 다른 응용 프로그램.
산업 자동화
1로봇 팔: 로터리 액추에이터는 조립 라인, 픽 앤 플레이스 작업 및 기타 자동화 작업에 사용되는 로봇 팔 및 조작기의 필수 부품입니다.
2컨베이어 및 재료 취급: 액추에이터는 컨베이어 시스템, 분류 메커니즘 및 재료 취급 장비의 회전 움직임을 제어합니다.
3포장 기계: 액추에이터는 봉쇄, 라벨링 및 채우기 같은 작업을 위해 포장 기계의 회전 움직임을 용이하게합니다.
자동차 산업
1스티어링 시스템: 전기 및 수압 회전 액추에이터는 스티어링 제어에 도움을 주기 위해 전기 서버 스티어링 시스템 (EPS) 및 수압 서버 스티어링 시스템 (HPS) 에 사용됩니다.
2가솔렛 제어: 액추에이터는 현대 엔진에서 가솔렛 밸브 위치를 제어하는 데 사용되며, 엔진 속도와 출력량의 정확한 통제를 보장합니다.
3전송 시스템:로터리 액추에터는 자동 수동 변속기 (AMT) 와 듀얼 클러치 변속기 (DCT) 에서 기어 전환을 용이하게 하기 위해 사용된다.
에너지 및 유틸리티:
1밸브 작동: 회전 액추에이터는 유동물의 흐름 속도, 압력 및 방향을 조절하기 위해 파이프 라인, 공정 산업 및 유틸리티의 밸브를 제어합니다.
2신재생 에너지: 액추에이터는 태양 추적 시스템에서 최적의 에너지 캡처를 위해 태양 패널을 태양 쪽으로 방향을 설정하는 데 사용됩니다.
의료 및 건강 관리:
1진단 장비: 회전 액추에이터는 CT 스캐너와 MRI 기계와 같은 의료 장치에서 이미지 구성 요소의 정확한 위치 및 움직임을 위해 사용됩니다.
2수술용 로봇: 액추에이터는 수술용 로봇 시스템에서 정확한 움직임과 통제를 가능하게 하며 수술의 정확성과 최소 침습 절차를 향상시킵니다.
| 시리즈가 있습니다. | 20 | ||||||
| 감소율 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | 피크 토크 | 제1항 | 69 | 91 | 102 | 108 | 113 |
| 가속 모터크 | 제1항 | 30 | 48 | 58 | 61 | 61 | |
| 최대 속도 | rpm | 98 | 62 | 50 | 41 | 31 | |
| 가속도 | rpm | 51 | 32 | 26 | 21 | 16 | |
| 최대 전류 | 무기 | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| 가속 전류 | 무기 | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| 토크 상수 | Nm/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| 단계 저항 | 오름 (~ 20°C) | 6.2 | |||||
| 단계 인덕턴스 | mH | 7.7 | |||||
| 역 EMF | Vrms/krpm | 25 | |||||
| 48VDC | 피크 토크 | 제1항 | 69 | 91 | 102 | 108 | 113 |
| 가속 모터크 | 제1항 | 39 | 58 | 61 | 61 | 61 | |
| 최대 속도 | rpm | 86 | 54 | 44 | 36 | 27 | |
| 가속도 | rpm | 51 | 32 | 26 | 21 | 16 | |
| 최대 전류 | 무기 | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| 가속 전류 | 무기 | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| 토크 상수 | Nm/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| 단계 저항 | 오름 (~ 20°C) | 0.4 | |||||
| 단계 인덕턴스 | mH | 0.9 | |||||
| 역 EMF | Vrms/krpm | 7.7 | |||||
| 절대적 인 인코더 | 인코더 타입 | 절대적인 인코더 | |||||
| 해상도 (일차 모터 회전) | 조금 | 2324비트 | |||||
| 모터 멀티 턴 카운터 | 조금 | 16 | |||||
| 단방향 위치 정확성 | 아크 세크 | ≤ 75 | ≤ 75 | ≤ 60 | ≤50 | ≤50 | |
| 위치 정밀의 반복성 | 아크 세크 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 뒤집기 딱딱함 | x104N·m/rad | 24 | |||||
| 톱션 경직성 | x104N·m/rad | 1.8 | 2.3 | ||||
| 이너시아 모멘트 | 브레이크 없이 | kg*m2 | 8.8*10^-5 | ||||
| 브레이크 | kg*m2 | 9.17*10^-5 | |||||
| 매스 | 브레이크 없이 | 1kg | 2.4 | ||||
| 브레이크 | 1kg | 2.96 | |||||
| 모터 스톨 수 | 폴 | 16 | |||||
| 환경 조건 | 작동 온도: 0~40°C 보관 온도: -20~60°C 작동 습도/보금 습도: 20~80%RH (집화 없이) 진동 저항: 24.5m/s2 (주파수: 10~400Hz) 먼지 또는 금속 가루, 부식 가스, 연화 가스, 오일 안개 및 다른 실내 사용, 직접 햇빛을 피하십시오 고도 1000m 이하 |
||||||
| 모터 단열 | 단열 저항: 100MΩ (DC500V) 이상 | ||||||
| 다이렉트릭 강도: AC1500V/ 1분 | |||||||
| 단열계급: F | |||||||
| 보호 의 정도 | 완전히 닫힌 자가 냉각형 (IP65) | ||||||
