원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
대형 중공축 HAMF

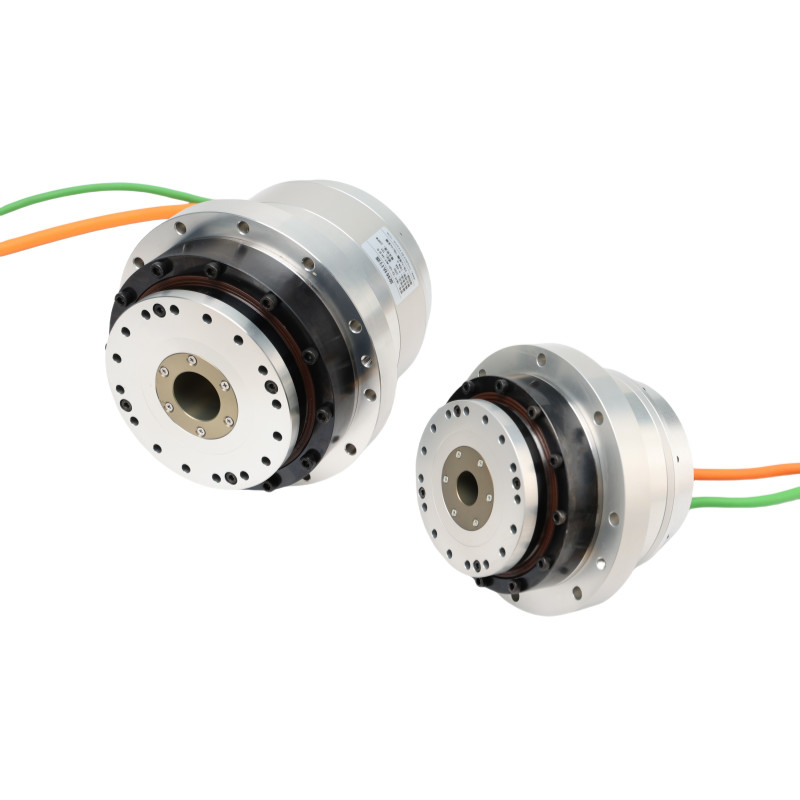

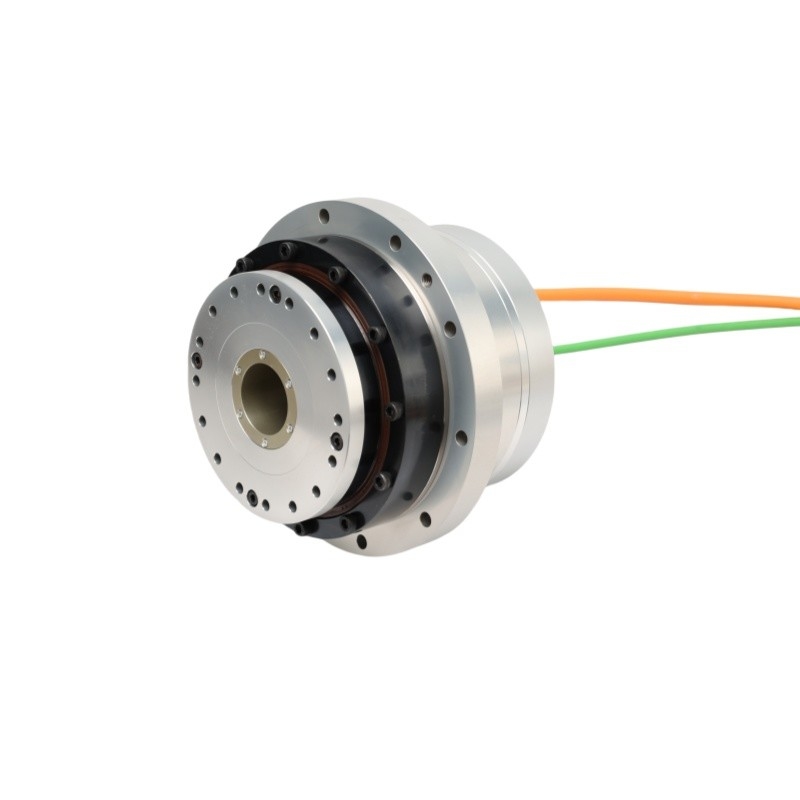

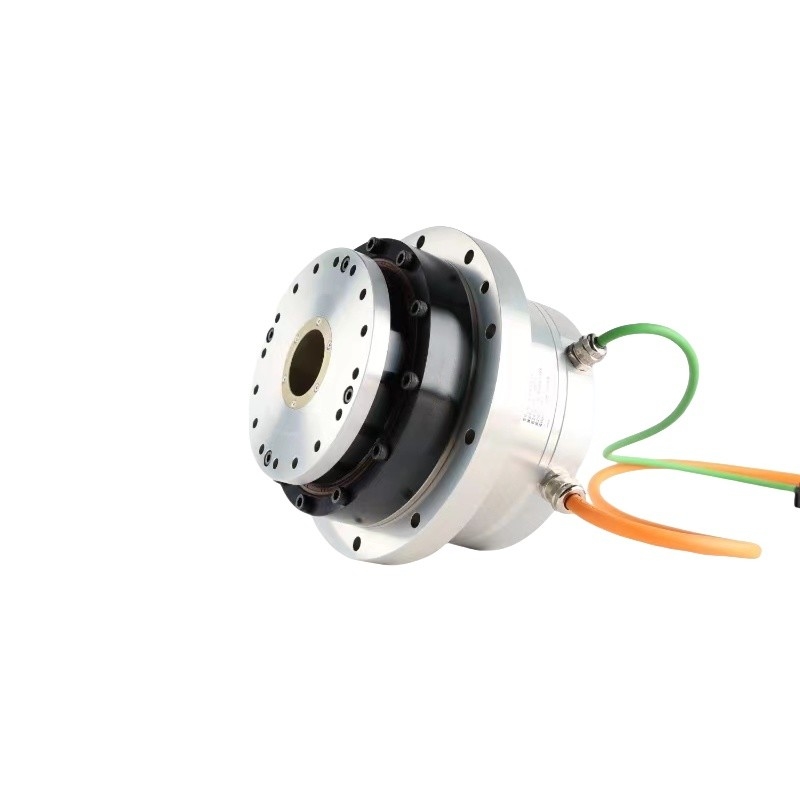

제로 역반응 레이저 절단 기계에 대공 셰프트 HATF 시리즈 로터리 액추에터
회전추동기는 전기 에너지를 회전 또는 진동 운동으로 변환하는 데 사용되는 전기, 유체 가동 또는 수동 장치입니다.이러한 액추에이터는 주로 수동 또는 자동 밸브 작동에서 사용되며 압축 공기 또는 전기 전력과 같은 유틸리티의 접근성이 액추에이터를 선택하는 데 중요한 역할을합니다..
이 유형의 액추에이터는 선형 액추에이터와 다르는데, 선형 액추에이터는 회전 대신 선형 움직임을 사용하여 전력을 전달하기 때문입니다.회전 액추에이터는 선형 액추에이터를 형성하는 장치에 연결됩니다.이 액추에이터는 이동 수압 장비, 항공기 탑승 및 모션 제어 시스템에서 사용됩니다.
높은 정확성: 절대적인 위치 정밀도 최대 10 아크 초 (0.0028도)
큰 토크: 작은 크기, 큰 토크; 최대 800 Nm의 출력 토크
홀 홀: 케이블, 가스 캠프, 레이저 빔 등을 쉽게 통과시키기 위해 큰 오프러션 내부 스레딩 구멍
장수: 정확도는 20000시간 이상 사용 후에도 변하지 않습니다.
반대 반응은 0: 무반응이 없는 조화형 드라이브.
통합: 통합된 스트레인 웨브 기어 하모닉 감소기, 토크 모터, 전자기 브레이크, 인코더 및 드라이버.
빠른 반응: 우수한 동적 반응 성능; 레이저 처리 및 자동화 장비에 이상적입니다.
낮은 진동: 극히 낮은 진동과 노이즈; 반도체 및 의료 영상 장비와 같은 애플리케이션에 가장 좋은 선택.
높은 보호 기준: IP67 보호 수준까지
유지보수 없이: 정기적인 유지보수, 기름 교체 등이 필요하지 않습니다.
| 시리즈 HAMF | 25 | 32 | 40 | ||||||||||||||
| 감소율 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | 피크 토크 | 제1항 | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 441 | 436 | 459 | 400 | 641 | 702 | 762 | 800 |
| 가속 모터크 | 제1항 | 68.5 | 107 | 133 | 133 | 133 | 90 | 150 | 190 | 230 | 267 | 150 | 240 | 300 | 360 | 480 | |
| 최대 속도 | rpm | 94 | 59 | 48 | 40 | 30 | 75 | 47 | 38 | 31 | 24 | 59 | 37 | 30 | 25 | 19 | |
| 가속도 | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | |
| 최대 전류 | 무기 | 6.9 | 6.07 | 5.58 | 4.97 | 3.92 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | 14.42 | 14.55 | 12.78 | 11.58 | 9.13 | |
| 가속 전류 | 무기 | 3.9 | 3.84 | 3.83 | 3.2 | 2.4 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | 5.41 | 5.45 | 5.46 | 5.47 | 5.48 | |
| 토크 상수 | Nm/Arms | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | |
| 단계 저항 | 오름 (~ 20°C) | 3.55 | 2.1 | 2 | |||||||||||||
| 단계 인덕턴스 | mH | 10 | 12 | 6 | |||||||||||||
| 역 EMF | Vrms/krpm | 40 | 52.5 | 65 | |||||||||||||
| 48VDC | 피크 토크 | 제1항 | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 411 | 436 | 459 | 280 | 440 | 550 | 660 | 800 |
| 가속 모터크 | 제1항 | 64 | 100 | 125 | 133 | 133 | 90 | 145 | 180 | 215 | 267 | 140 | 230 | 280 | 340 | 450 | |
| 최대 속도 | rpm | 59 | 37 | 30 | 25 | 19 | 53 | 33 | 27 | 22 | 17 | 43 | 27 | 22 | 18 | 14 | |
| 가속도 | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 31 | 20 | 16 | 13 | 10 | |
| 최대 전류 | 무기 | 26.96 | 23.71 | 21.83 | 19.44 | 15.32 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | 42.89 | 42.44 | 42.54 | 42.61 | 38.82 | |
| 가속 전류 | 무기 | 14.26 | 14.03 | 14.06 | 12.49 | 9.39 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | 21.45 | 22.18 | 21.66 | 21.95 | 21.84 | |
| 토크 상수 | Nm/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | 6.53 | 10.37 | 12.93 | 15.49 | 20.61 | |
| 단계 저항 | 오름 (~ 20°C) | 0.13 | 0.2 | 0.074 | |||||||||||||
| 단계 인덕턴스 | mH | 0.36 | 0.4 | 0.3 | |||||||||||||
| 역 EMF | Vrms/krpm | 10.5 | 12.57 | 15 | |||||||||||||
| 절대적 인 인코더 | 인코더 타입 | 절대적인 인코더 | |||||||||||||||
| 해상도 (일차 모터 회전) | 조금 | 2324비트 | 23비트 | ||||||||||||||
| 모터 멀티 턴 카운터 | 조금 | 16 | |||||||||||||||
| 단방향 위치 정확성 | 아크 세크 | ≤ 70 | ≤ 60 | ≤ 60 | ≤50 | ≤50 | ≤ 65 | ≤ 60 | ≤55 | ≤45 | ≤45 | ≤ 60 | ≤ 60 | ≤50 | ≤45 | ≤45 | |
| 위치 정밀의 반복성 | 아크 세크 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 뒤집기 딱딱함 | x104 N·m /rad | 38 | 95 | 175 | |||||||||||||
| 톱션 경직성 | x104 N·m /rad | 3.4 | 4.6 | 3.4 | 9.9 | 14 | 18.6 | ||||||||||
| 이너시아 모멘트 | 브레이크 없이 | kg*m2 | 2.3*10^-4 | 8.03*10^-4 | 1.72*10^-3 | ||||||||||||
| 매스 | 브레이크 없이 | 1kg | 3.7 | 6.68 | 12.2 | ||||||||||||
| 모터 스톨 수 | 폴 | 16 | |||||||||||||||
| 환경 조건 | 작동 온도: 0~40°C 보관 온도: -20~60°C 작동 습도/보금 습도: 20~80%RH (집화 없이) 진동 저항: 24.5m/s2 (주파수: 10~400Hz) 먼지 또는 금속 가루, 부식 가스, 연화 가스, 오일 안개 및 기타 실내 사용, 직접 햇빛을 피하십시오 고도 1000m 이하 |
||||||||||||||||
| 모터 단열 | 단열 저항: 100MΩ (DC500V) 이상 | ||||||||||||||||
| 다이렉트릭 강도: AC1500V/ 1분 | |||||||||||||||||
| 단열계급: F | |||||||||||||||||
| 보호 의 정도 | 완전히 닫힌 자가 냉각형 (IP65) | ||||||||||||||||
