사양		세그먼트 번호	비율	NER070	NER090	NER120	NER155	NER205	NER235
정차 출력 토크	Nm	싱글	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		두 배	15	50	120	190	320	550	1080
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
로터리 관성	1kg.cm3	싱글	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.07	1.87	6.25	21.80	65.60	145.82
			16	0.07	1.87	6.25	21.80	65.60	145.82
			20	0.07	1.87	6.25	21.80	65.60	145.82
		두 배	15	0.09	0.35	2.25	6.84	23.40	68.9
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

매개 변수 표		세그먼트 번호	비율	NER070	NER090	NER120	NER155	NER205	NER235
최대 가속 토크	Nm	1,2	3~200	1.8 배의 정형 출력 토크
비상 정지 토크	Nm	1,2	3~200	3배의 가등식 출력 토크
입력 속도	rmp	1	3~20	5000	4000	4000	3000	3000	2000
입력 속도	rmp	2	15~200	5000	4000	4000	3000	3000	2000
최대 입력 속도	rmp	1	3~20	10000	8000	8000	6000	6000	4000
최대 입력 속도	rmp	2	15~200	10000	8000	8000	6000	6000	4000
초정확한 반작용	아크민	1	3~20	∙	≤2	≤2	≤2	≤2	≤2
초정확한 반작용	아크민	2	15~200	∙	≤4	≤4	≤4	≤4	≤4
정확한 반발	아크민	1	3~20	≤4	≤4	≤4	≤4	≤4	≤4
정확한 반발	아크민	2	15~200	≤7	≤7	≤7	≤7	≤7	≤7
표준 반발	아크민	1	3~20	≤6	≤6	≤6	≤6	≤6	≤6
표준 반발	아크민	2	15~200	≤9	≤9	≤9	≤9	≤9	≤9
오리온적 경직성	Nm/arcmin	1,2	3~200	8	14	27	52	148	305
최대 방사력	N	1,2	3~200	1730	3250	7000	9600	14500	27800
최대 축력	N	1,2	3~200	865	1625	3500	4800	7250	13900
기울기 모멘트	Nm	1,2	3~200	77	152	325	530	920	1840
봉사 생활	hr	1,2	3~200	20000hr (연속 작동 시간 10000hr)
효율성	%	1	3~20	≥95%
효율성	%	2	15~200	≥92%
무게	1kg	1	3~20	2.1	5.8	11.2	22.4	46.8	83.0
무게	1kg	2	15~200	2.0	4.6	11.1	21.8	43.7	95.0
작동 온도	°C	1,2	3~200	-10°C~90°C
윤활		1,2	3~200	합성 지방
보호급		1,2	3~200	IP65
장착 위치		1,2	3~200	어떤 방향이든
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	1	3~20	≤ 63	≤ 65	≤68	≤ 70	≤ 72	≤74
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	2	15~200	≤ 63	≤ 65	≤68	≤ 70	≤ 72	≤74

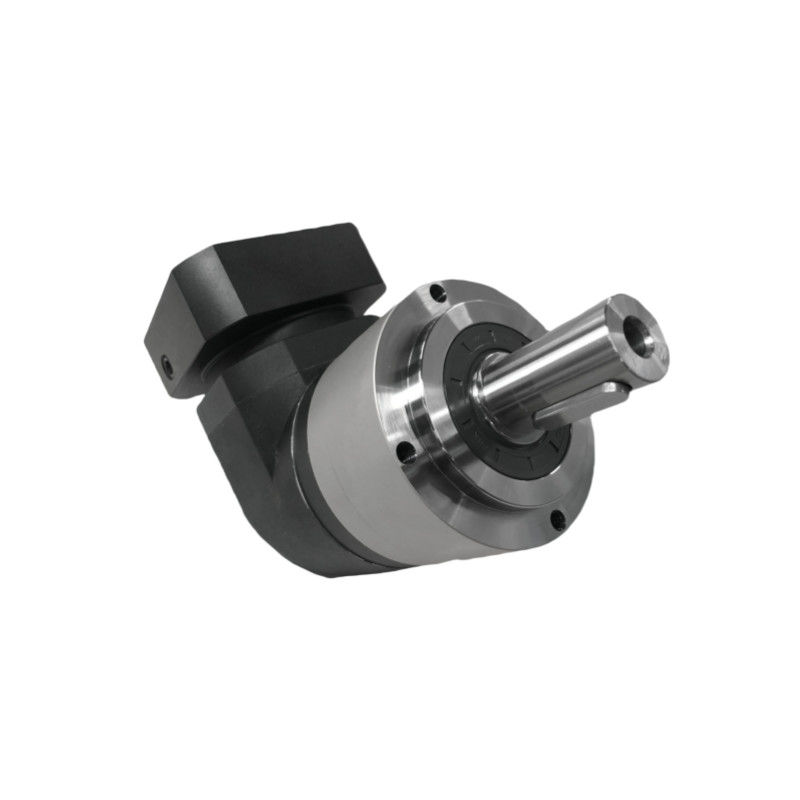

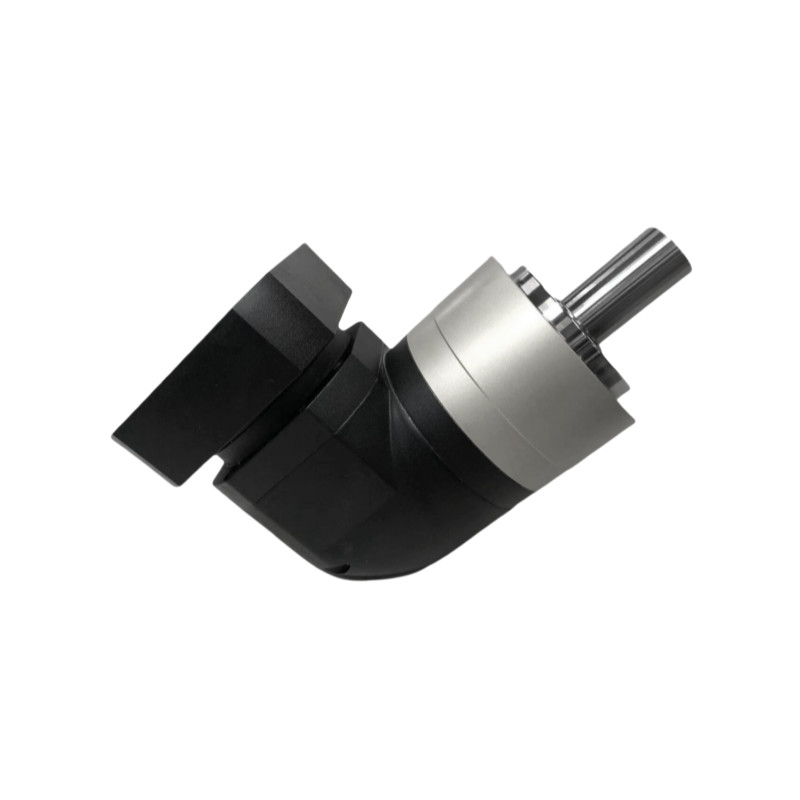

NER 시리즈 직각 변속기 드라이브 변속기 출력 셰프트 행성 환속기

직각 변속기 구동

행성 직각 변속기

행성 변속기 출력 축

통합 플래네타리움 ND 시리즈 행성 환속기 기어박스 고 정밀

ODM ISO9001 행성용 변속기 줄기기 IP65 방수

정밀 듀얼 오른쪽 앵글 홀 셰프트 기어박스 전력 전송 ODM

전력 전송 오른쪽 각 변속기 홀 셰프트 드라이브 커스터마이즈

NER 시리즈 플래닛 리듀서 최적화된 전력 전송 기어박스

제품 설명

특징

- 네콤팩트 한 크기 와 가벼운 무게

내구성 과 장수성

반복 가능성 증가

커진 토크 전송

다양성
