원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:

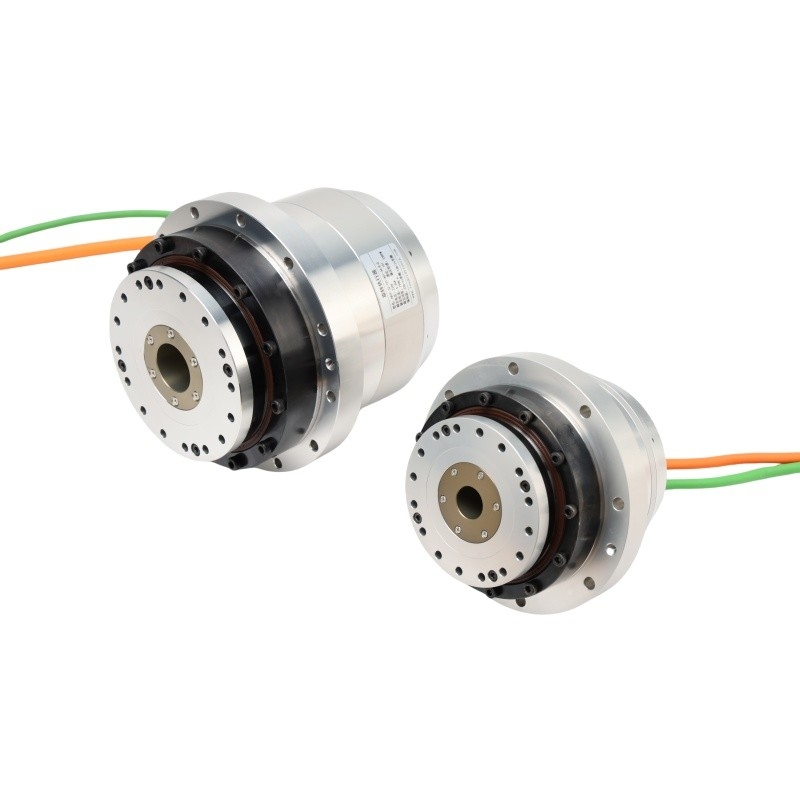

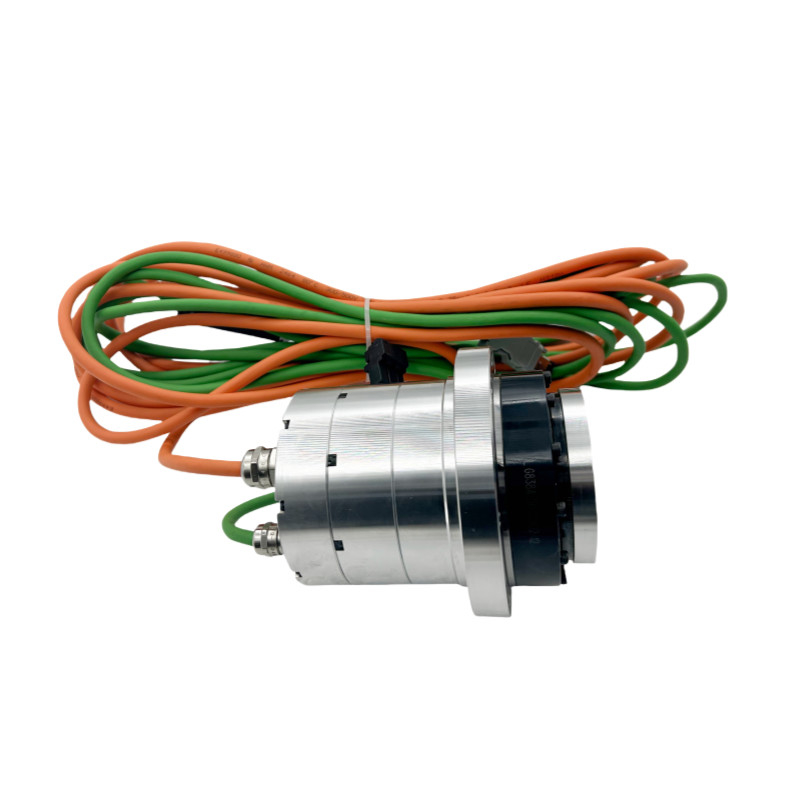

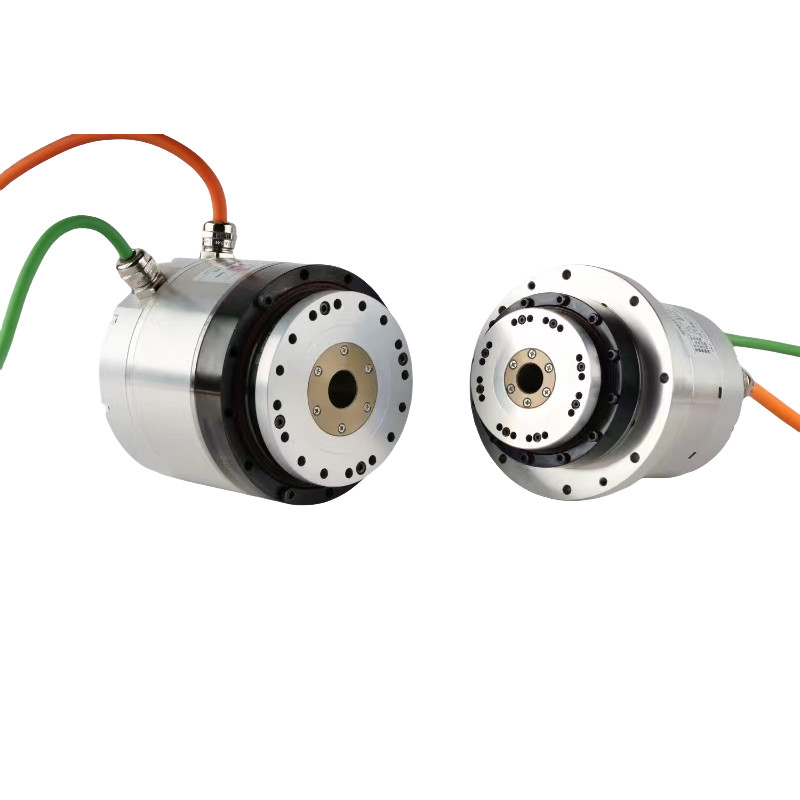

측면 배출구 HATF 시리즈 플랜지형 로터리 액츄에이터
설명
산업 및 상업용 응용 분야에서 일반적으로 사용되는 로터리 액추에터는 다양한 작업에 적합하게 만드는 몇 가지 독특한 특징을 가지고 있습니다.다음은 AC220V 회전 액추에터의 주요 특징입니다:
1높은 토크 출력
특징: 강력한 회전 힘을 필요로 하는 애플리케이션에 필수적인 상당한 토크를 생산할 수 있다.
이점: 산업 기계, 밸브 작동 및 대규모 자동화 시스템과 같은 무거운 용량 애플리케이션에 적합합니다.
2정밀 제어
특징: 회전 운동 을 정확하게 제어 할 수 있으며, 종종 미세 한 조정을 할 수 있습니다.
이점: 로봇 팔, CNC 기계, 의료 기기 등 정확한 위치 가 필요한 용도로 적합 합니다.
3내구성 및 견고한 건축
특징: 높은 온도, 습도, 먼지 등 혹독한 환경에도 견딜 수 있도록 만들어졌습니다.
이점: 산업 환경에서 장기적인 성능과 신뢰성을 보장합니다.
HATF 로터리 액추에터의 매개 변수 표
| 시리즈 HATF | 20 | ||||||
| 감소율 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | 피크 토크 | 제1항 | 69 | 91 | 102 | 108 | 113 |
| 가속 모터크 | 제1항 | 30 | 48 | 58 | 61 | 61 | |
| 최대 속도 | rpm | 98 | 62 | 50 | 41 | 31 | |
| 가속도 | rpm | 51 | 32 | 26 | 21 | 16 | |
| 최대 전류 | 무기 | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| 가속 전류 | 무기 | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| 토크 상수 | Nm/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| 단계 저항 | 오름 (~ 20°C) | 6.2 | |||||
| 단계 인덕턴스 | mH | 7.7 | |||||
| 역 EMF | Vrms/krpm | 25 | |||||
| 48VDC | 피크 토크 | 제1항 | 69 | 91 | 102 | 108 | 113 |
| 가속 모터크 | 제1항 | 39 | 58 | 61 | 61 | 61 | |
| 최대 속도 | rpm | 86 | 54 | 44 | 36 | 27 | |
| 가속도 | rpm | 51 | 32 | 26 | 21 | 16 | |
| 최대 전류 | 무기 | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| 가속 전류 | 무기 | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| 토크 상수 | Nm/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| 단계 저항 | 오름 (~ 20°C) | 0.4 | |||||
| 단계 인덕턴스 | mH | 0.9 | |||||
| 역 EMF | Vrms/krpm | 7.7 | |||||
| 절대적 인 인코더 | 인코더 타입 | 절대적인 인코더 | |||||
| 해상도 (일차 모터 회전) | 조금 | 2324비트 | |||||
| 모터 멀티 턴 카운터 | 조금 | 16 | |||||
| 단방향 위치 정확성 | 아크 세크 | ≤ 75 | ≤ 75 | ≤ 60 | ≤50 | ≤50 | |
| 위치 정밀의 반복성 | 아크 세크 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 뒤집기 딱딱함 | x104 N·m /rad | 24 | |||||
| 톱션 경직성 | x104 N·m /rad | 1.8 | 2.3 | ||||
| 이너시아 모멘트 | 브레이크 없이 | kg*m2 | 8.8*10^-5 | ||||
| 브레이크 | kg*m2 | 9.17*10^-5 | |||||
| 매스 | 브레이크 없이 | 1kg | 2.4 | ||||
| 브레이크 | 1kg | 2.96 | |||||
| 모터 스톨 수 | 폴 | 16 | |||||
| 환경 조건 | 작동 온도: 0~40°C 보관 온도: -20~60°C 작동 습도/보금 습도: 20~80%RH (집화 없이) 진동 저항: 24.5m/s2 (주파수: 10~400Hz) 먼지 또는 금속 가루, 부식 가스, 연화 가스, 오일 안개 및 다른 실내 사용, 직접 햇빛을 피하십시오 고도 1000m 이하 |
||||||
| 모터 단열 | 단열 저항: 100MΩ (DC500V) 이상 | ||||||
| 다이렉트릭 강도: AC1500V/ 1분 | |||||||
| 단열계급: F | |||||||
| 보호 의 정도 | 완전히 닫힌 자가 냉각형 (IP65) | ||||||
