집 > 상품 > 유성 감속기 >

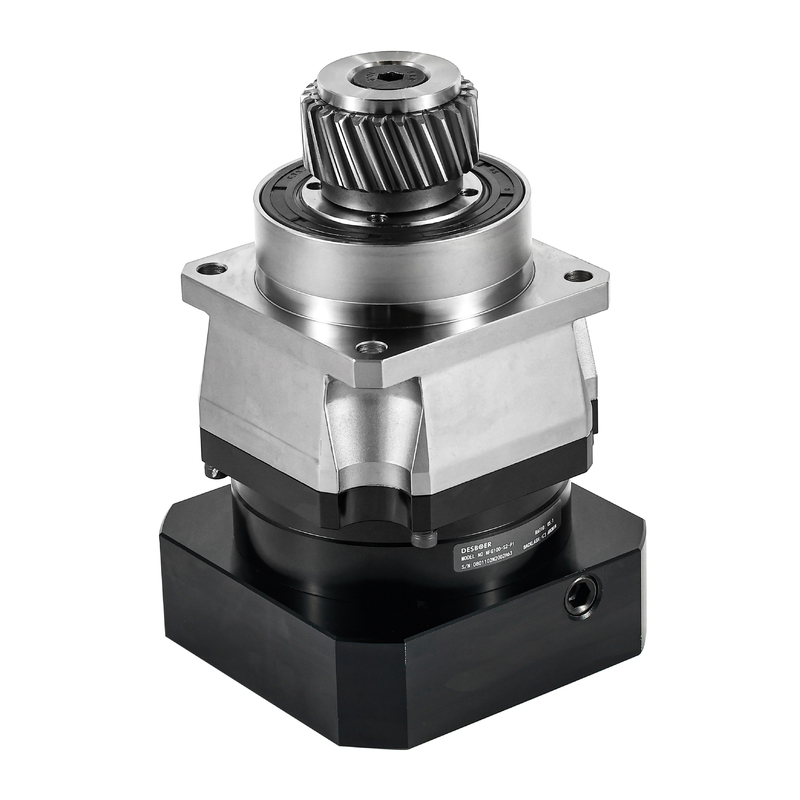

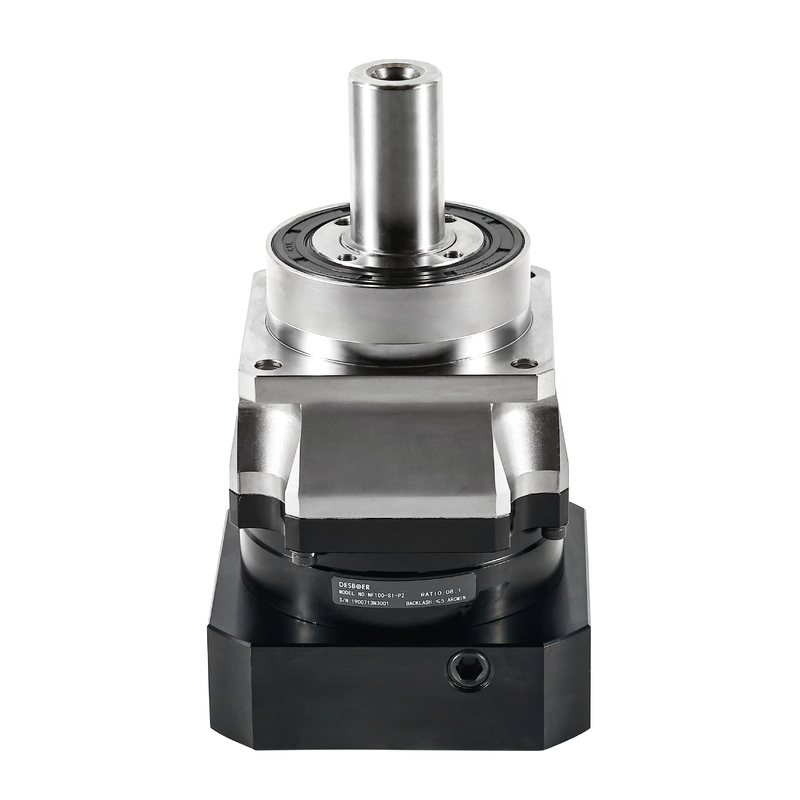

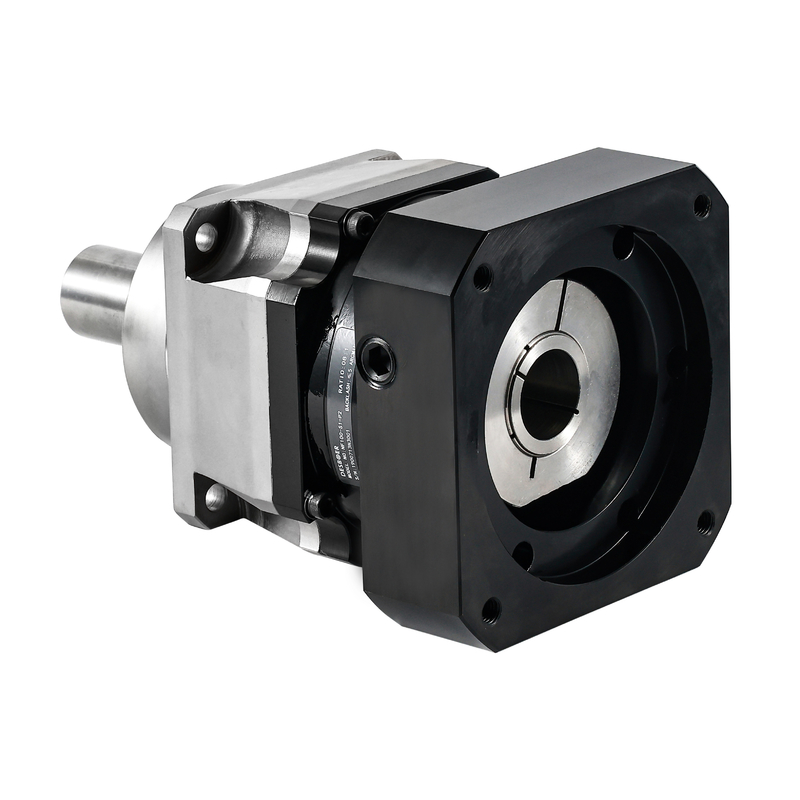

OEM 정밀 행성 적도 셰프트 장착 기어박스 높은 효율성

OEM 정밀 행성 적도 셰프트 장착 기어박스 높은 효율성

OEM 정밀 행성 절단기

셰프 장착 정밀 행성 적도기

OEM 셰프트 장착 기어박스

원래 장소:

진주, 중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

NE 시리즈 행성 변속기

저희와 연락

인용 을 요청 하십시오

OEM 정밀 행성 적도 셰프트 장착 기어박스 높은 효율성

OEM 정밀 행성 적도 셰프트 장착 기어박스 높은 효율성

OEM 정밀 행성 적도 셰프트 장착 기어박스 높은 효율성

OEM 정밀 행성 적도 셰프트 장착 기어박스 높은 효율성

제품 세부 정보

제품:

NE 시리즈 행성 변속기

모델:

NE070, NE090, NE120, NE155, NE205, NE235

비율:

3~100

효율성:

≥97%

봉사 생활:

20000시간

보호 클래스:

IP65

작동 온도:

-10℃~90℃

초정밀 백래시:

≤3아크민

적용:

자동차, 산업 자동화, 로봇 공학, 항공 우주, 재생 에너지

보증:

1년

지불 및 배송 조건

최소 주문 수량

1 세트

가격

To Be Negotiated

포장 세부 사항

카튼 상자

배달 시간

3-4 주

지불 조건

T/T

공급 능력

달 당 20000개 세트

관련 제품

좋은 가격 통합 플래네타리움 ND 시리즈 행성 환속기 기어박스 고 정밀 온라인으로

화면

통합 플래네타리움 ND 시리즈 행성 환속기 기어박스 고 정밀

가장 좋은 가격 을 구하라

좋은 가격 ODM ISO9001 행성용 변속기 줄기기 IP65 방수 온라인으로

화면

ODM ISO9001 행성용 변속기 줄기기 IP65 방수

가장 좋은 가격 을 구하라

좋은 가격 정밀 듀얼 오른쪽 앵글 홀 셰프트 기어박스 전력 전송 ODM 온라인으로

화면

정밀 듀얼 오른쪽 앵글 홀 셰프트 기어박스 전력 전송 ODM

가장 좋은 가격 을 구하라

좋은 가격 전력 전송 오른쪽 각 변속기 홀 셰프트 드라이브 커스터마이즈 온라인으로

화면

전력 전송 오른쪽 각 변속기 홀 셰프트 드라이브 커스터마이즈

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

초정밀 역반응 3 아크 미닝 이하 NE 시리즈 행성 적도기 고효율 가이드박스

제품 설명

플래네타리컬 리듀서 기어박스 및 정렬된 입력 및 출력 샤프트로 구성됩니다. DC 변속기, 서보 및 스텝 시스템을 포함한 산업 자동화 시스템,고도의 토크를 요구하는 작업을 효율적으로 관리하기 위해 행성 기어 절감기를 사용합니다..

행성식 환속기는 입출력축과 출력축이 정렬된 기어박스이다. 행성식 기어박스는 가장 큰 토크를 가장 컴팩트한 형태로 (토크 밀도로 알려져 있다) 전송하는 데 사용됩니다.

예를 들어, 이차 행성 기어에서는 모든 구성 요소가 회전합니다. 이러한 행성 배열은 두 개의 입력으로 구동되는 단일 출력 또는 두 개의 출력을 구동하는 단일 출력을 가질 수 있습니다. 예를 들어,차에서 축을 움직이는 차차는 행성 굽기 기어.

주요 특징

모노블록 주택 설계
고 정밀 베어링
고성능 오일 밀폐
헬리컬 기구
통합 행성관 설계

일반 응용 프로그램

자동차 변속기
산업용 기계
로봇 공학
항공우주
재생 에너지

사양

사양		세그먼트 번호	비율	NE070	NE090	NE120	NE155	NE205	NE235
정차 출력 토크	Nm	싱글	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		두 배	15	50	120	190	320	550	1080
			16	∙	∙	∙	∙	∙	∙
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
로터리 관성	1kg/cm³	싱글	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		두 배	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	∙	∙	∙	∙	∙	∙
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

도면

OEM 정밀 행성 적도 셰프트 장착 기어박스 높은 효율성 2

OEM 정밀 행성 적도 셰프트 장착 기어박스 높은 효율성 3

매개 변수 표

매개 변수 표		세그먼트 번호	비율	NE070	NE090	NE120	NE155	NE205	NE235
최대 가속 토크	Nm	1,2	1.8 배의 정형 출력 토크
비상 정지 토크	Nm	1,2	3배의 가등식 출력 토크
입력 속도	rmp	1	3~10	5000	4000	4000	3000	3000	2000
입력 속도	rmp	2	15~100	5000	4000	4000	3000	3000	2000
최대 입력 속도	rmp	1	3~10	10000	8000	8000	6000	6000	4000
최대 입력 속도	rmp	2	15~100	10000	8000	8000	6000	6000	4000
초정확한 반작용	아크민	1	3~10	∙	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
초정확한 반작용	아크민	2	15~100	∙	∙	≤3	≤3	≤3	≤3
정확한 반발	아크민	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3
정확한 반발	아크민	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5
표준 반발	아크민	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
표준 반발	아크민	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7
오리온적 경직성	Nm/arcmin	1,2	3~100	8	14	27	52	148	305
최대 방사력	N	1,2	3~100	1730	3250	7000	9600	14500	27800
최대 축력	N	1,2	3~100	865	1625	3500	4800	7250	13900
기울기 모멘트	Nm	1,2	3~100	77	152	325	530	920	1840
봉사 생활	hr	1,2	3~100	20000hr (연속 작동 시간 10000hr)
효율성	%	1	3~10	≥97%
효율성	%	2	15~100	≥94%
무게	1kg	1	3~10	1.4	3.3	6.9	13.0	31.0	48.0
무게	1kg	2	15~100	1.6	4.7	8.7	17.0	35.0	60.0
작동 온도	°C	1,2	3~100	-10°C~90°C
윤활		1,2	3~100	합성 지방
보호급		1,2	3~100	IP65
장착 위치		1,2	3~100	어떤 방향이든
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	1	3~10	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	2	15~100	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
