이중 셰프트 인라인 행성 적도기 로보틱스용 행성 기어

듀얼 샤프트 직렬 행성 기어 감소기

로보틱스 직렬 행성 변속기 절감기

듀얼 샤프트 행성 기어박스 환속기

원래 장소:

진주, 중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

랙이 있는 행성형 감속기

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

제품:

랙이 있는 유성 기어박스

부분:

싱글, 더블

효율성:

≥97%

설계 생명:

20000시간

반발:

P0, P1, P2

보호 클래스:

IP65

작동 온도:

-30℃-90℃

적용:

자동차 변속기, 산업 기계, 로봇 공학, 항공 우주, 재생 에너지

특징:

높은 토크 밀도, 컴팩트 크기, 높은 효율성, 부하 분포, 다재다능성

보증:

1년

지불 및 배송 조건

최소 주문 수량

1 세트

가격

To Be Negotiated

포장 세부 사항

카튼 상자

배달 시간

3-4 주

지불 조건

T/T

공급 능력

달 당 20000개 세트

통합 플래네타리움 ND 시리즈 행성 환속기 기어박스 고 정밀

가장 좋은 가격 을 구하라

화면

ODM ISO9001 행성용 변속기 줄기기 IP65 방수

가장 좋은 가격 을 구하라

화면

정밀 듀얼 오른쪽 앵글 홀 셰프트 기어박스 전력 전송 ODM

가장 좋은 가격 을 구하라

화면

전력 전송 오른쪽 각 변속기 홀 셰프트 드라이브 커스터마이즈

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

이중 셰프트 인라인 행성 적도기 로보틱스용 행성 기어

행성 변속기 행성 기어 시스템 또는 에피사이클리컬 기어 트레인 (epicyclic gear train) 으로도 알려진 기어 메커니즘은 중앙 (태양) 기어 주위를 회전하는 하나 이상의 외부 기어 (행성 기어) 로 구성된 기어 메커니즘의 일종이다. 일반적으로,이 시스템에는 또한 행성 기어와 매시되는 링 기어 (annulus) 가 포함되어 있습니다.행성 기어 는 또한 기어 박스의 출력 샤프에 연결되는 이동식 기어에 장착됩니다.

행성 적도기의 주요 특징

높은 토크 밀도행성 절감기는 크기에 비해 많은 토크를 전달할 수 있어 매우 효율적입니다.
콤팩트 크기디자인으로 인해, p라네타리 리듀서상대적으로 작은 패키지에서 높은 전력 전송을 달성 할 수 있습니다.
높은 효율성그들은 일반적으로 높은 효율성과 신뢰성을 가지고 있으며, 특히 높은 감소 비율을 필요로하는 응용 프로그램에서.
부하 분배부하는 여러 개의 행성 기어 사이에 분산되어 더 높은 토크 전송을 허용하고 개별 기어에 대한 마모를 줄입니다.
다양성P라네타리 리듀서다양한 구성에서 사용할 수 있습니다. 예를 들어 속도를 줄이거나 토크를 증가시키는 등 다양한 기계 응용 분야에서 사용할 수 있습니다.

행성 적도기의 작동 원리

행성 환원 시스템은 입력 전력을 태양 기어, 행성 기어 및 링 기어 사이에 분배하여 작동합니다. 일반적으로 작동하는 방법은 다음과 같습니다:

태양 기어는 입력 전력을 받아 행성 기어로 전송합니다.
행성의 기어는 자신의 축을 돌고 태양 기어를 돌고 있습니다.
행성 기어들은 운반기에서 고정되어 회전하고 출력을 제공합니다.
반지 기어는 설계 및 응용 프로그램에 따라 정지되거나 회전하며 행성 기어와 매시되어 정렬 및 적절한 기어 비율을 유지합니다.

사양		세그먼트 번호	비율	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
정차 출력 토크	Nm	싱글	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	∙	∙	∙	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		두 배	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	∙	∙	∙	∙	∙	∙	∙	∙	∙	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	∙
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	∙	∙	48	125	120	300	560	1200	1800	2900
			70	18	∙	48	125	120	300	560	1100	1800	2900
			80	∙	∙	∙	95	100	∙	∙	∙	∙	∙
			90	∙	∙	40	95	100	250	460	950	1500	2200
			100	15	∙	40	95	100	220	460	950	1400	1900
로터리 관성	1kg.cm3	싱글	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	∙	∙	∙	∙	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		두 배	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	∙	∙	∙	∙	∙	∙	∙	∙	∙	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	∙
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	∙	∙	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	∙	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	∙	∙	∙	∙	0.13	∙	∙	∙	∙	∙
			90	∙	∙	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	∙	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

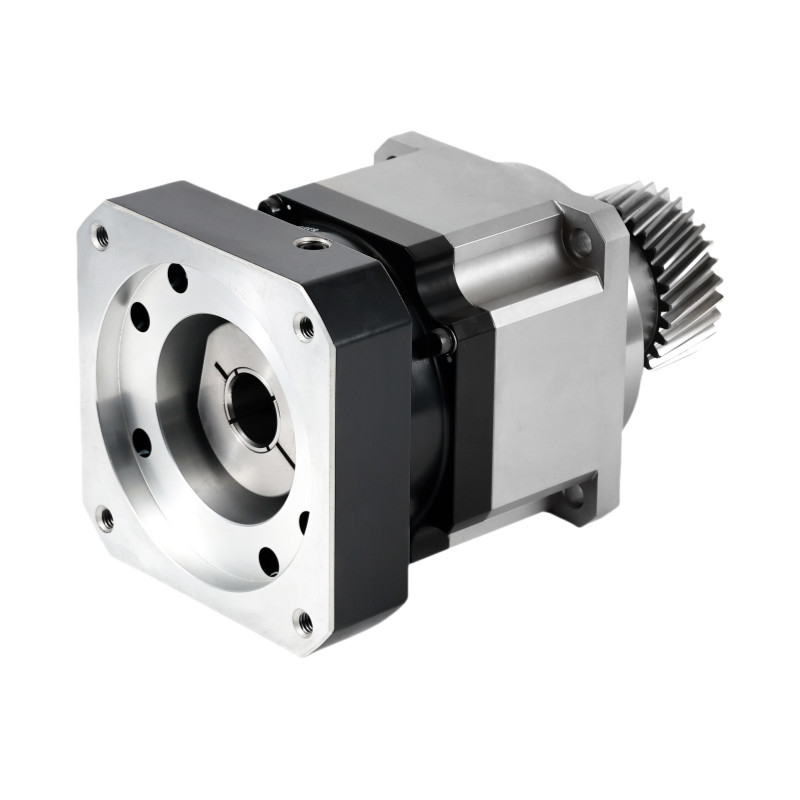

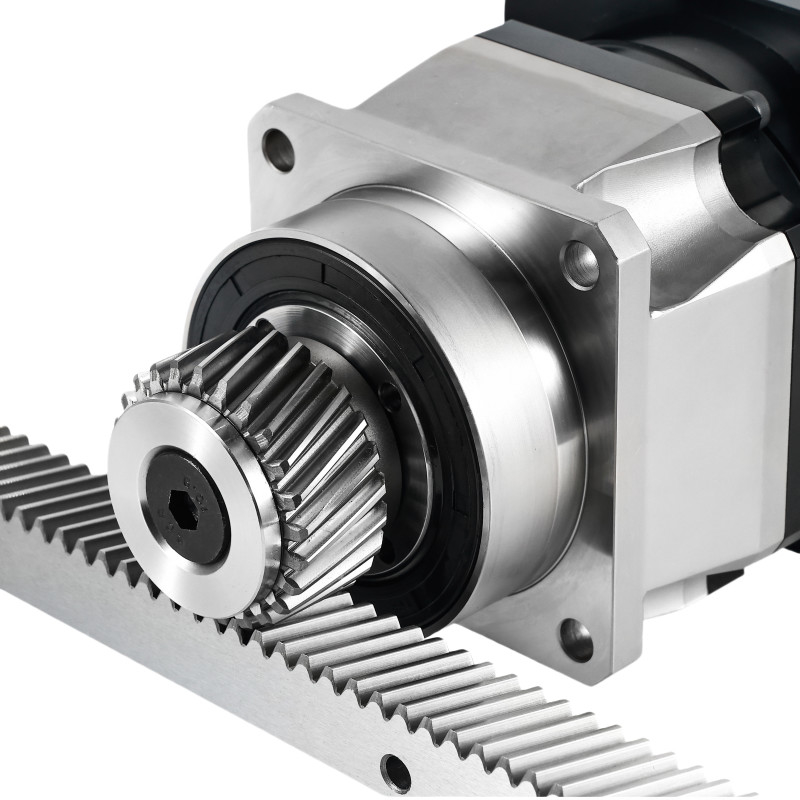

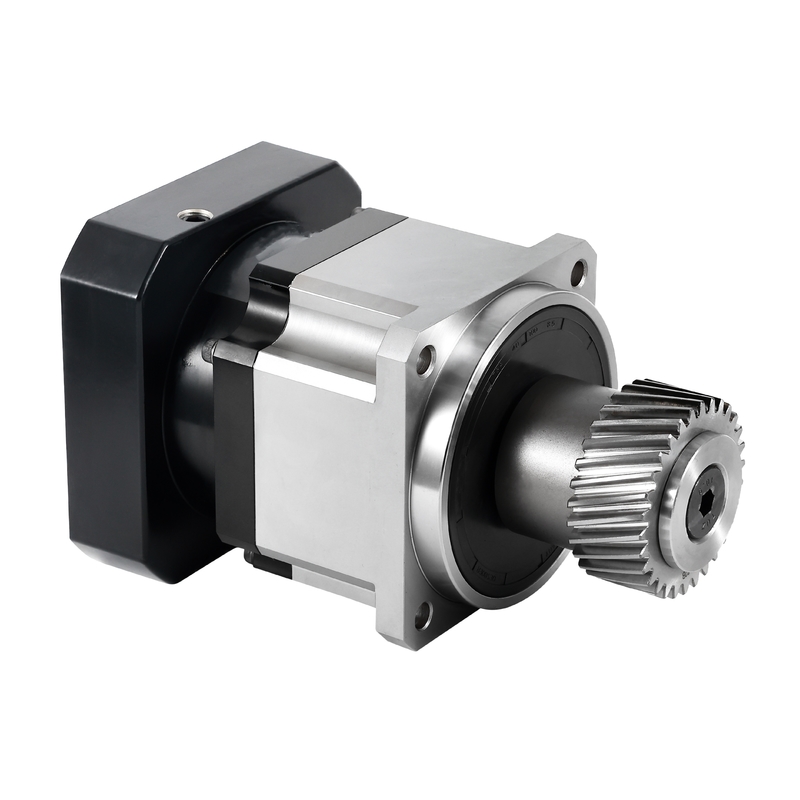

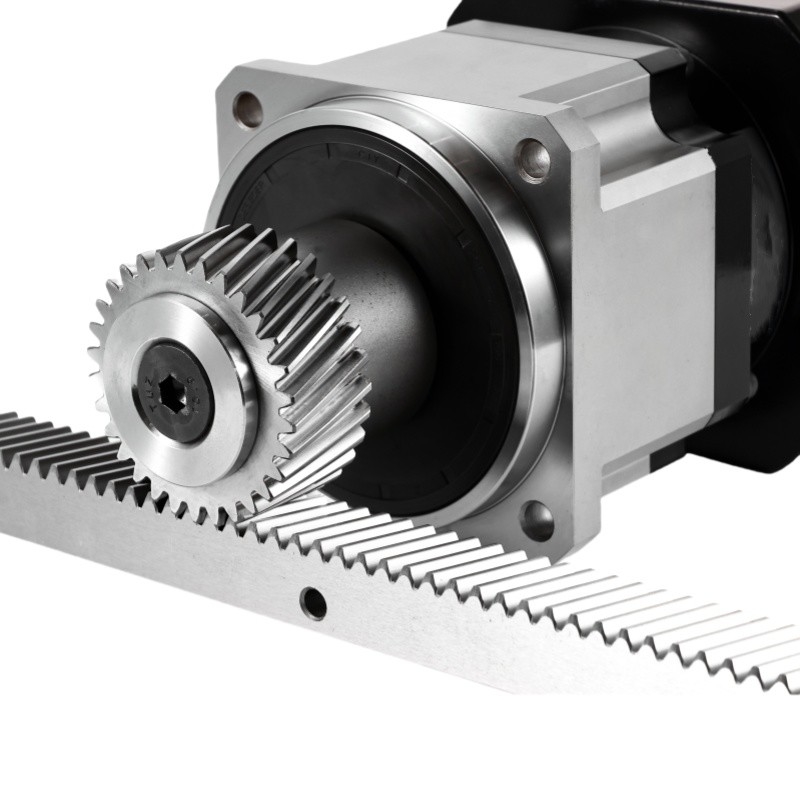

이중 셰프트 인라인 행성 적도기 로보틱스용 행성 기어 0

이중 셰프트 인라인 행성 적도기 로보틱스용 행성 기어 2

이중 셰프트 인라인 행성 적도기 로보틱스용 행성 기어 4

이중 셰프트 인라인 행성 적도기 로보틱스용 행성 기어 6

이중 셰프트 인라인 행성 적도기 로보틱스용 행성 기어 8

이중 셰프트 인라인 행성 적도기 로보틱스용 행성 기어 10

매개 변수 표		세그먼트 번호	비율	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
최대 가속 토크	Nm	1,2	1.8 배의 정형 출력 토크
비상 정지 토크	Nm	1,2	3배의 가등식 출력 토크
입력 속도	rmp	1	4~10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
입력 속도	rmp	2	16~100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
최대 입력 속도	rmp	1	4~10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
최대 입력 속도	rmp	2	16~100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
초정확한 반작용	아크민	1	4~10	∙	∙	∙	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
초정확한 반작용	아크민	2	16~100	∙	∙	∙	∙	∙	≤3	≤3	≤3	≤3	≤3
정확한 반발	아크민	1	4~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3
정확한 반발	아크민	2	16~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
표준 반발	아크민	1	4~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
표준 반발	아크민	2	16~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7
오리온적 경직성	Nm/arcmin	1,2	4~100	7	10	13	23	31	95	183	529	1030	1421
최대 방사력	N	1,2	4~100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
최대 축력	N	1,2	4~100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
기울기 모멘트	Nm	1,2	4~100	55	65	94	106	198	482	1090	4030	6100	8500
봉사 생활	hr	1,2	16~100	20000hr (연속 작동 시간 10000hr)
효율성	%	1	4~10	≥97%
효율성	%	2	16~100	≥94%
무게	1kg	1	4~10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
무게	1kg	2	16~100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
작동 온도	°C	1,2	4~100	-30°C~90°C
윤활		1,2	4~100	합성 지방
보호급		1,2	4~100	IP65
장착 위치		1,2	4~100	어떤 방향이든
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	1	4~100	≤56	≤58	≤58	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤73
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	2	16~100	≤56	≤58	≤58	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤73

이중 셰프트 인라인 행성 적도기 로보틱스용 행성 기어 11
