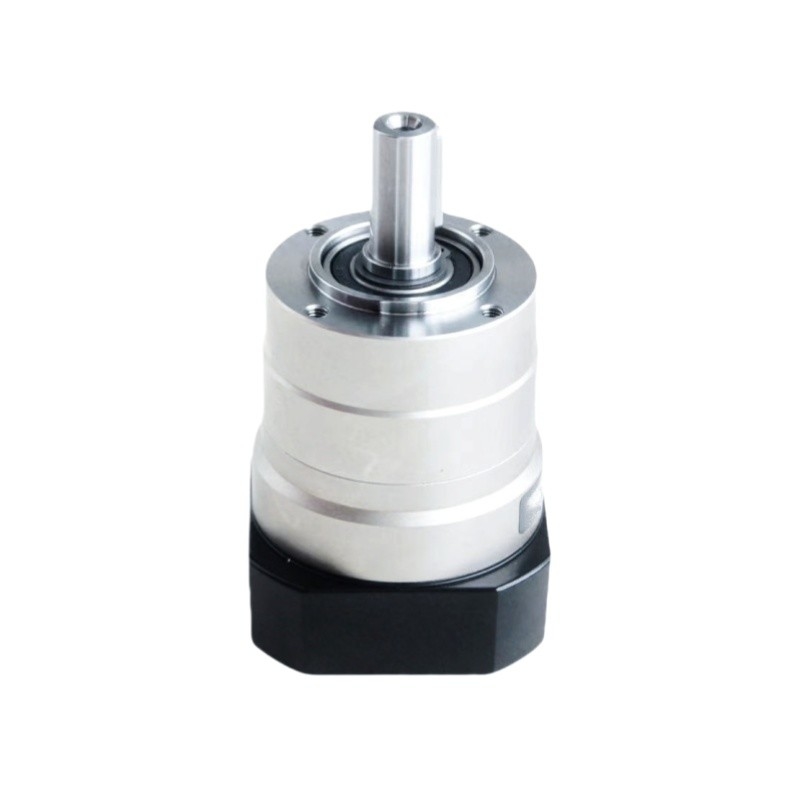

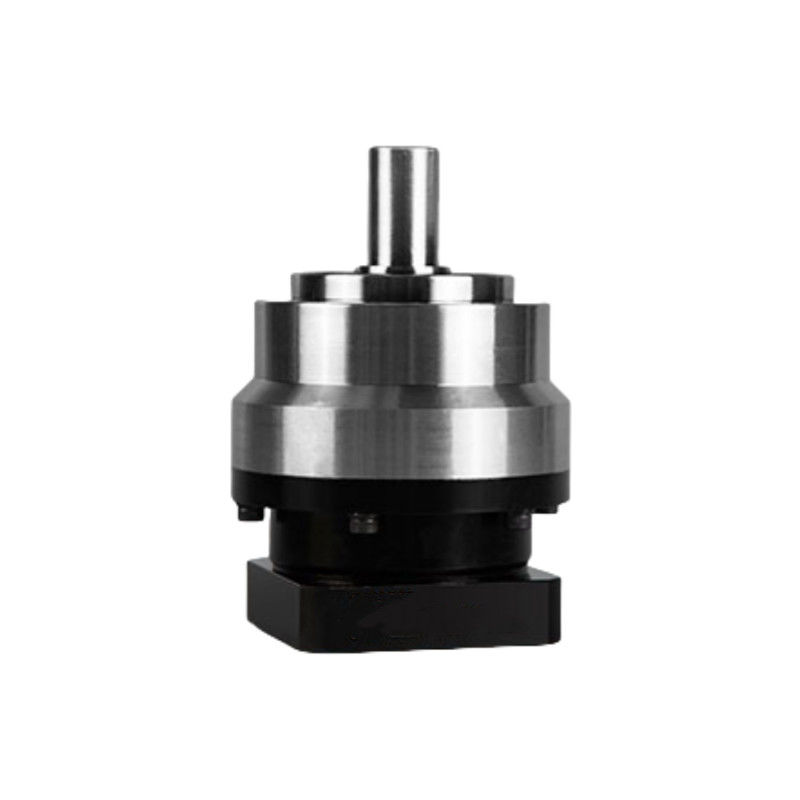

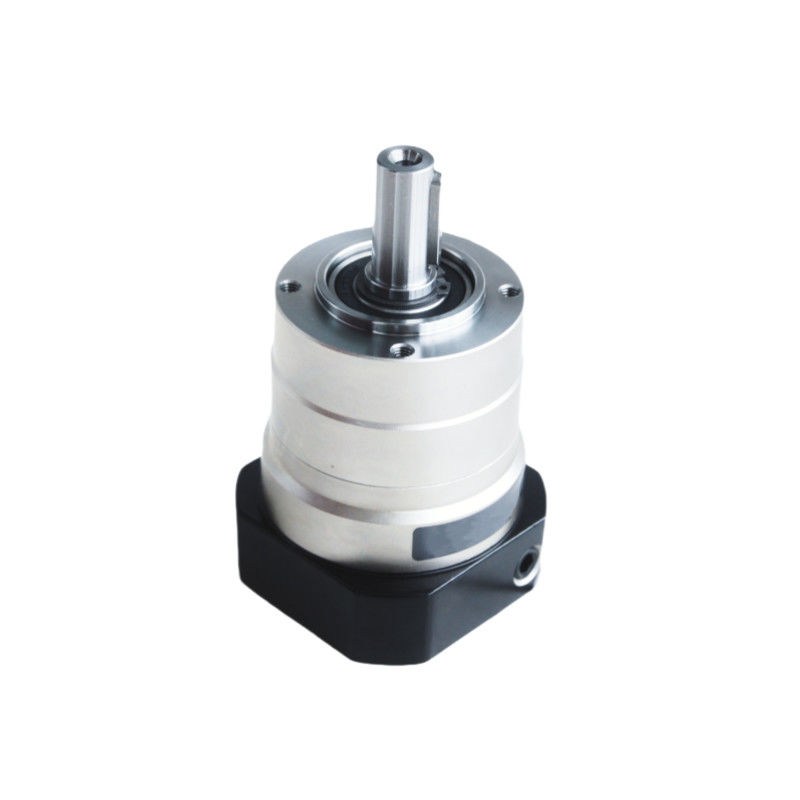

셰프트 마운트 고효율 행성 변속기 자동차 변속기

셰프트 마운트 고효율 행성 변속기 자동차 변속기

셰프트 마운트 행성 변속기 환속기

자동차용 행성변속기 줄기기

행성 셰프트 장착 기어박스

원래 장소:

진주, 중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

NE 시리즈 행성 감속기

저희와 연락

인용 을 요청 하십시오

셰프트 마운트 고효율 행성 변속기 자동차 변속기

셰프트 마운트 고효율 행성 변속기 자동차 변속기

셰프트 마운트 고효율 행성 변속기 자동차 변속기

셰프트 마운트 고효율 행성 변속기 자동차 변속기

제품 세부 정보

제품:

NE 시리즈 행성 감속기

모델:

NE070, NE090, NE120, NE155, NE205, NE235

비율:

3~100

효율성:

≥97%

봉사 생활:

20000시간

보호 클래스:

IP65

작동 온도:

-10℃~90℃

초정밀 백래시:

≤3아크민

적용:

자동차, 산업 자동화, 로봇 공학, 항공 우주, 재생 에너지

보증:

1년

지불 및 배송 조건

최소 주문 수량

1 세트

가격

To Be Negotiated

포장 세부 사항

카튼 상자

배달 시간

3-4 주

지불 조건

T/T

공급 능력

달 당 20000개 세트

관련 제품

좋은 가격 통합 플래네타리움 ND 시리즈 행성 환속기 기어박스 고 정밀 온라인으로

화면

통합 플래네타리움 ND 시리즈 행성 환속기 기어박스 고 정밀

가장 좋은 가격 을 구하라

좋은 가격 ODM ISO9001 행성용 변속기 줄기기 IP65 방수 온라인으로

화면

ODM ISO9001 행성용 변속기 줄기기 IP65 방수

가장 좋은 가격 을 구하라

좋은 가격 정밀 듀얼 오른쪽 앵글 홀 셰프트 기어박스 전력 전송 ODM 온라인으로

화면

정밀 듀얼 오른쪽 앵글 홀 셰프트 기어박스 전력 전송 ODM

가장 좋은 가격 을 구하라

좋은 가격 전력 전송 오른쪽 각 변속기 홀 셰프트 드라이브 커스터마이즈 온라인으로

화면

전력 전송 오른쪽 각 변속기 홀 셰프트 드라이브 커스터마이즈

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

셰프트 마운트 고효율 행성 변속기 자동차 변속기

행성 변속기

행성 환속기 시스템 (planetary reducer system, epicyclic gear train) 이라고도 하며, 중앙 (태양) 기어 주위를 회전하는 하나 이상의 외부 기어 (planet gears) 로 구성된 기어 메커니즘의 일종이다.이 시스템에는 또한 행성 기어와 매시되는 링 기어 (annulus) 가 포함되어 있습니다.. 행성 기어 이동식 운반에 장착 됩니다 또한 기어 박스의 출력 샤프트에 연결됩니다. 여기에 그것의 구성 요소와 기능의 분해입니다:

주요 특징플래닛리 리드커

높은 토크 밀도
콤팩트 크기
높은 효율성
부하 분배
다양성

플래닛 리드커의 일반적인 응용

자동차 변속기
산업용 기계
로봇 공학
항공우주
재생 에너지

플래닛 리드커의 사양

사양		세그먼트 번호	비율	NE070	NE090	NE120	NE155	NE205	NE235
정차 출력 토크	Nm	싱글	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		두 배	15	50	120	190	320	550	1080
			16	∙	∙	∙	∙	∙	∙
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
로터리 관성	1kg/cm³	싱글	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		두 배	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	∙	∙	∙	∙	∙	∙
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

NE 시리즈 행성 적도기의 도면

셰프트 마운트 고효율 행성 변속기 자동차 변속기 2

셰프트 마운트 고효율 행성 변속기 자동차 변속기 3 셰프트 마운트 고효율 행성 변속기 자동차 변속기 4 셰프트 마운트 고효율 행성 변속기 자동차 변속기 5 셰프트 마운트 고효율 행성 변속기 자동차 변속기 6 셰프트 마운트 고효율 행성 변속기 자동차 변속기 7 셰프트 마운트 고효율 행성 변속기 자동차 변속기 8

NE 시리즈 행성 환전 장치의 매개 변수 표		세그먼트 번호	비율	NE070	NE090	NE120	NE155	NE205	NE235
최대 가속 토크	Nm	1,2	1.8 배의 정형 출력 토크
비상 정지 토크	Nm	1,2	3배의 가등식 출력 토크
입력 속도	rmp	1	3~10	5000	4000	4000	3000	3000	2000
입력 속도	rmp	2	15~100	5000	4000	4000	3000	3000	2000
최대 입력 속도	rmp	1	3~10	10000	8000	8000	6000	6000	4000
최대 입력 속도	rmp	2	15~100	10000	8000	8000	6000	6000	4000
초정확한 반작용	아크민	1	3~10	∙	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
초정확한 반작용	아크민	2	15~100	∙	∙	≤3	≤3	≤3	≤3
정확한 반발	아크민	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3
정확한 반발	아크민	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5
표준 반발	아크민	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
표준 반발	아크민	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7
오리온적 경직성	Nm/arcmin	1,2	3~100	8	14	27	52	148	305
최대 방사력	N	1,2	3~100	1730	3250	7000	9600	14500	27800
최대 축력	N	1,2	3~100	865	1625	3500	4800	7250	13900
기울기 모멘트	Nm	1,2	3~100	77	152	325	530	920	1840
봉사 생활	hr	1,2	3~100	20000hr (연속 작동 시간 10000hr)
효율성	%	1	3~10	≥97%
효율성	%	2	15~100	≥94%
무게	1kg	1	3~10	1.4	3.3	6.9	13.0	31.0	48.0
무게	1kg	2	15~100	1.6	4.7	8.7	17.0	35.0	60.0
작동 온도	°C	1,2	3~100	-10°C~90°C
윤활		1,2	3~100	합성 지방
보호급		1,2	3~100	IP65
장착 위치		1,2	3~100	어떤 방향이든
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	1	3~10	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	2	15~100	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
