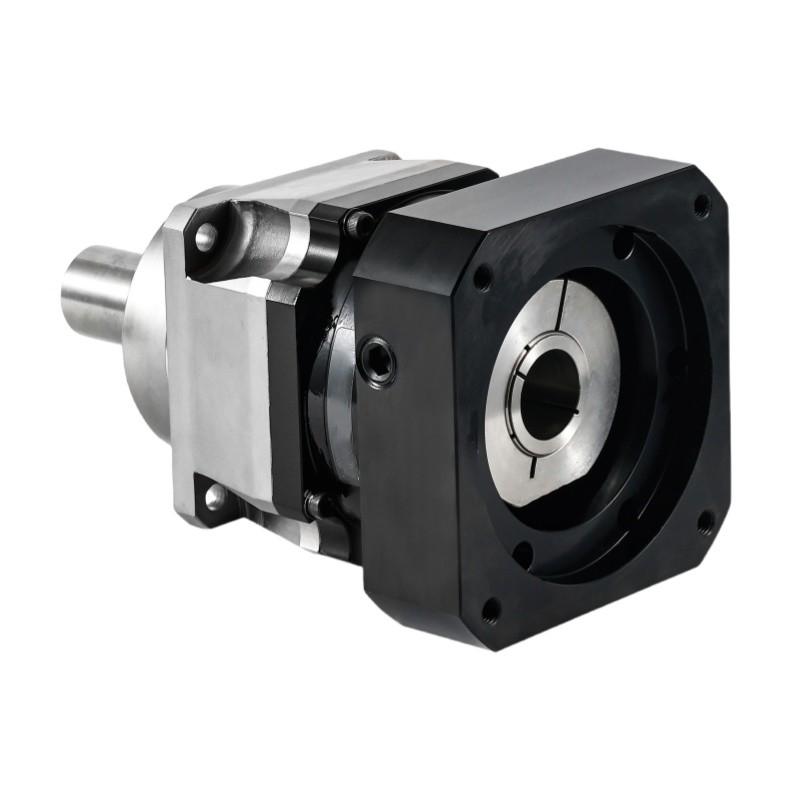

Name: 산업용 인라인 행성용 변속기 줄기 셰프트 장착 변속기 상자
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: NE 시리즈 행성 변속기
Availability: InStock

집 > 상품 > 유성 감속기 >

산업용 인라인 행성용 변속기 줄기 셰프트 장착 변속기 상자

산업용 직렬 행성 변속기 절감기

셰프트 탑재된 직렬 행성 기어 감소기

산업용 축에 장착된 변속기 상자

원래 장소:

진주, 중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

NE 시리즈 행성 변속기

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

제품:

NE 시리즈 행성 변속기

모델:

NE070, NE090, NE120, NE155, NE205, NE235

비율:

3~100

부분:

싱글, 더블

효율성:

≥97%

봉사 생활:

20000시간

최대 가속 토크:

정격 출력 토크의 1.8배

보호 클래스:

IP65

작동 온도:

-10℃~90℃

표준 백래시:

7아르분 이하

초정밀 백래시:

≤3아크민

적용:

자동차, 산업 자동화, 로봇 공학, 항공 우주, 재생 에너지, 의료 기기

특화된 기능:

통합 브레이크 및 클러치, 모듈형 설계

보증:

1년

지불 및 배송 조건

최소 주문 수량

1 세트

가격

To Be Negotiated

포장 세부 사항

카튼 상자

배달 시간

3-4 주

지불 조건

T/T

공급 능력

달 당 20000개 세트

통합 플래네타리움 ND 시리즈 행성 환속기 기어박스 고 정밀

가장 좋은 가격 을 구하라

화면

ODM ISO9001 행성용 변속기 줄기기 IP65 방수

가장 좋은 가격 을 구하라

화면

정밀 듀얼 오른쪽 앵글 홀 셰프트 기어박스 전력 전송 ODM

가장 좋은 가격 을 구하라

화면

전력 전송 오른쪽 각 변속기 홀 셰프트 드라이브 커스터마이즈

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

신청서

플래네타리적 환기는 다음과 같은 광범위한 응용 분야에 사용됩니다.

자동차원활하고 효율적인 전력 공급을 위해 자동 변속기에 사용됩니다.
산업용 기계컨베이어 시스템, 믹서 및 재료 처리 시스템과 같은 다양한 장비에서 높은 토크와 신뢰성이 필요합니다.
로봇 공학정밀하고 부드러운 동작 제어에 로봇 관절과 액추에터에 사용됩니다.
항공우주안정적이고 컴팩트한 전력 전송을 위해 항공기 및 우주선 시스템에서 사용됩니다.
풍력 터빈풍력 터빈의 기어박스에서 사용되며, 저속 회전 블레이드를 전기 생산을 위한 고속 회전으로 변환합니다.
인쇄 및 포장고품질의 생산을 위해 정확하고 일관된 움직임이 필수적인 기계에서

사양		세그먼트 번호	비율	NE070	NE090	NE120	NE155	NE205	NE235
정차 출력 토크	Nm	싱글	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		두 배	15	50	120	190	320	550	1080
			16	∙	∙	∙	∙	∙	∙
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
로터리 관성	1kg/cm³	싱글	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		두 배	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	∙	∙	∙	∙	∙	∙
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

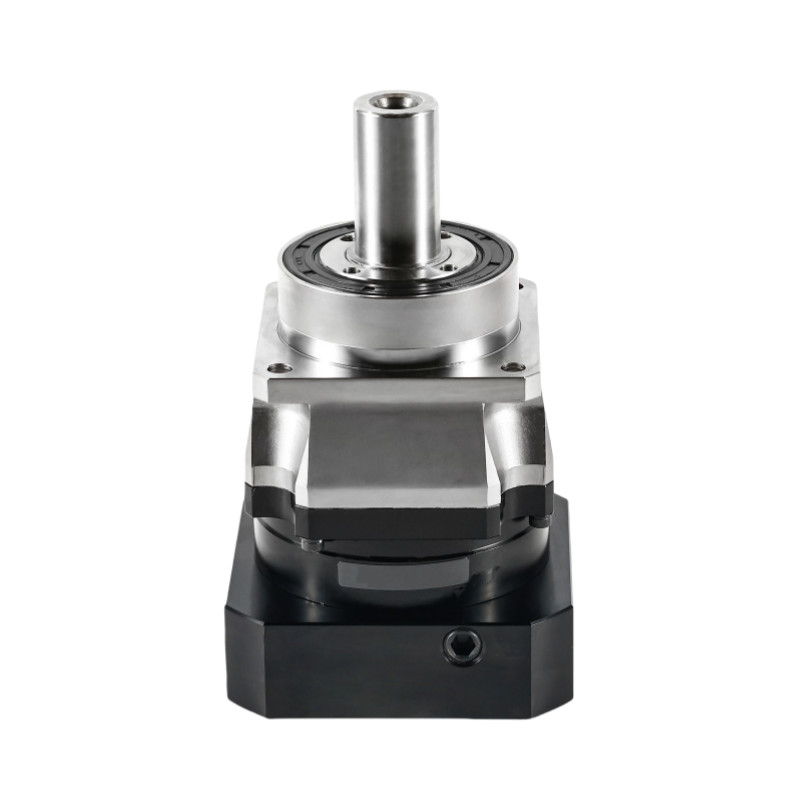

산업용 인라인 행성용 변속기 줄기 셰프트 장착 변속기 상자 2

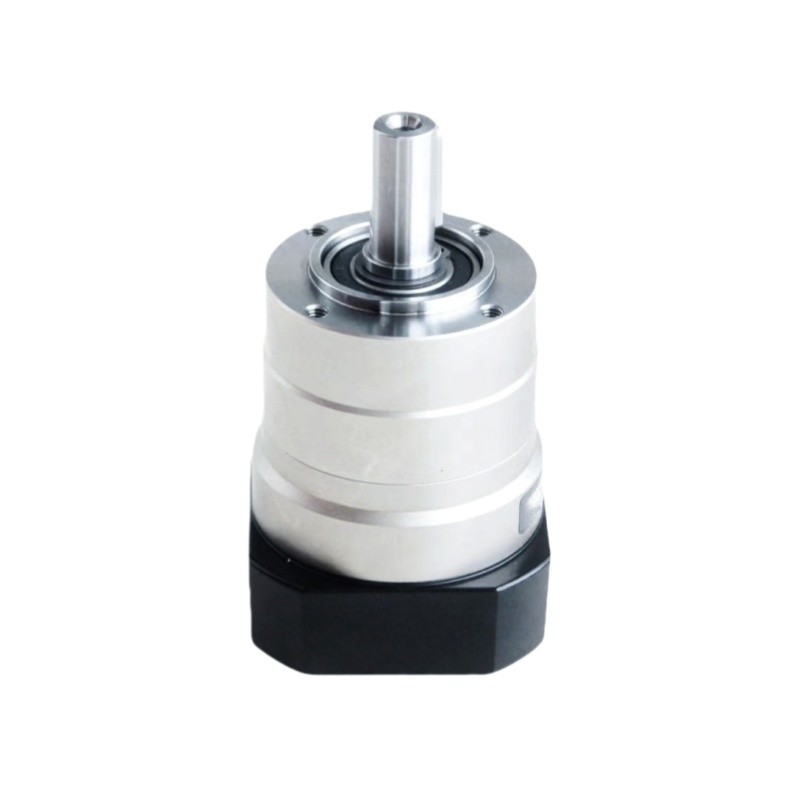

산업용 인라인 행성용 변속기 줄기 셰프트 장착 변속기 상자 3

매개 변수 표		세그먼트 번호	비율	NE070	NE090	NE120	NE155	NE205	NE235
최대 가속 토크	Nm	1,2	1.8 배의 정형 출력 토크
비상 정지 토크	Nm	1,2	3배의 가등식 출력 토크
입력 속도	rmp	1	3~10	5000	4000	4000	3000	3000	2000
입력 속도	rmp	2	15~100	5000	4000	4000	3000	3000	2000
최대 입력 속도	rmp	1	3~10	10000	8000	8000	6000	6000	4000
최대 입력 속도	rmp	2	15~100	10000	8000	8000	6000	6000	4000
초정확한 반작용	아크민	1	3~10	∙	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
초정확한 반작용	아크민	2	15~100	∙	∙	≤3	≤3	≤3	≤3
정확한 반발	아크민	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3
정확한 반발	아크민	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5
표준 반발	아크민	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
표준 반발	아크민	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7
오리온적 경직성	Nm/arcmin	1,2	3~100	8	14	27	52	148	305
최대 방사력	N	1,2	3~100	1730	3250	7000	9600	14500	27800
최대 축력	N	1,2	3~100	865	1625	3500	4800	7250	13900
기울기 모멘트	Nm	1,2	3~100	77	152	325	530	920	1840
봉사 생활	hr	1,2	3~100	20000hr (연속 작동 시간 10000hr)
효율성	%	1	3~10	≥97%
효율성	%	2	15~100	≥94%
무게	1kg	1	3~10	1.4	3.3	6.9	13.0	31.0	48.0
무게	1kg	2	15~100	1.6	4.7	8.7	17.0	35.0	60.0
작동 온도	°C	1,2	3~100	-10°C~90°C
윤활		1,2	3~100	합성 지방
보호급		1,2	3~100	IP65
장착 위치		1,2	3~100	어떤 방향이든
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	1	3~10	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	2	15~100	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70

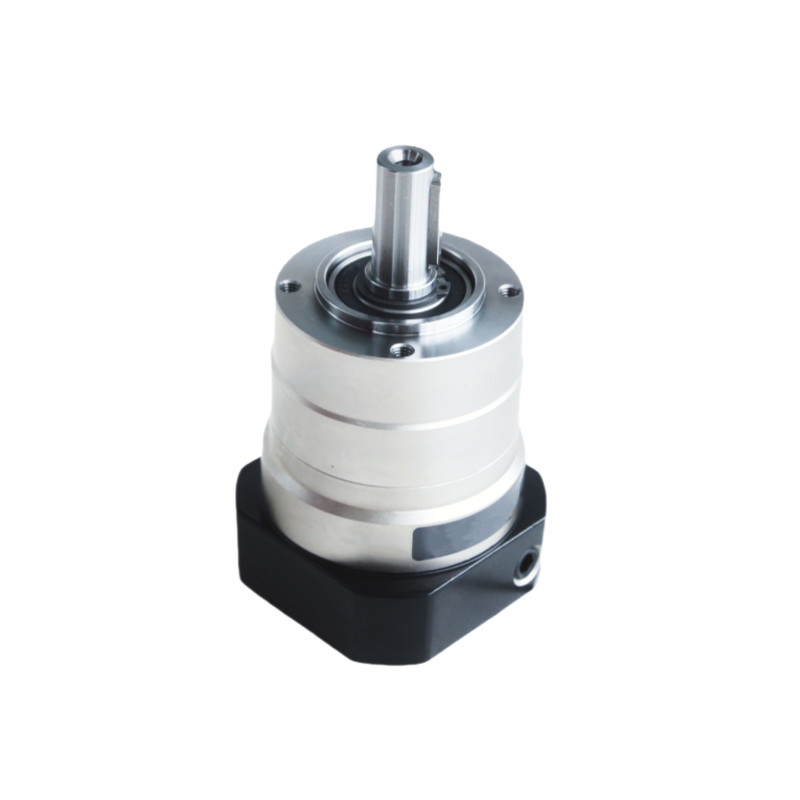

산업용 인라인 행성용 변속기 줄기 셰프트 장착 변속기 상자 9
