원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:

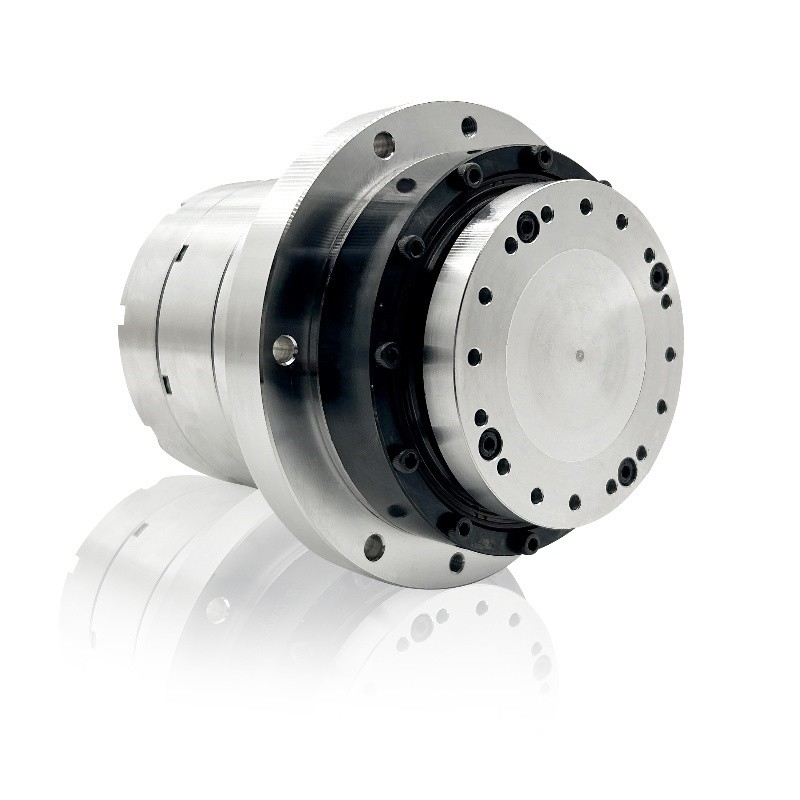

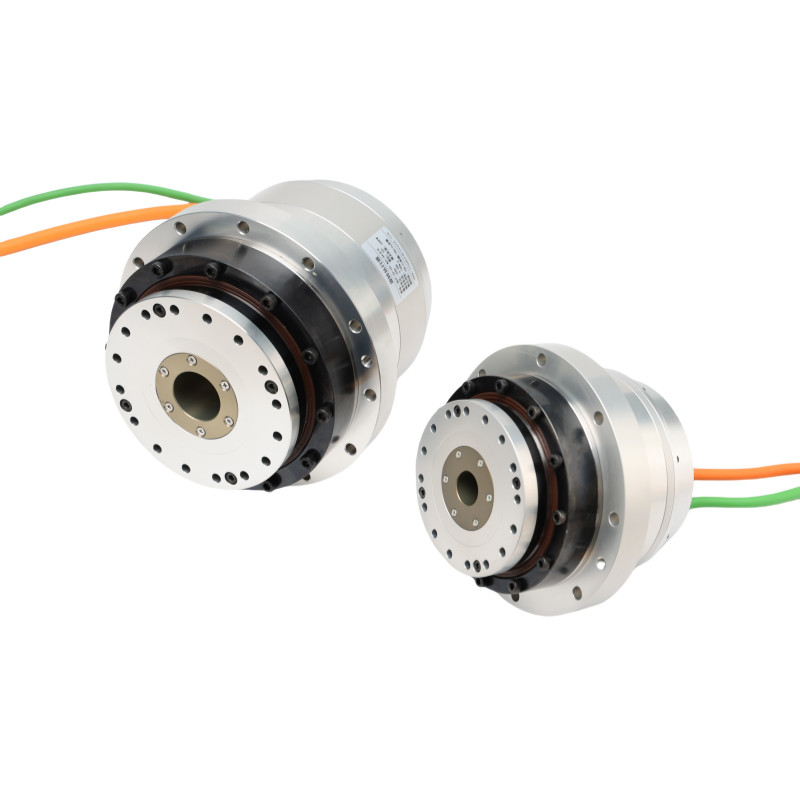

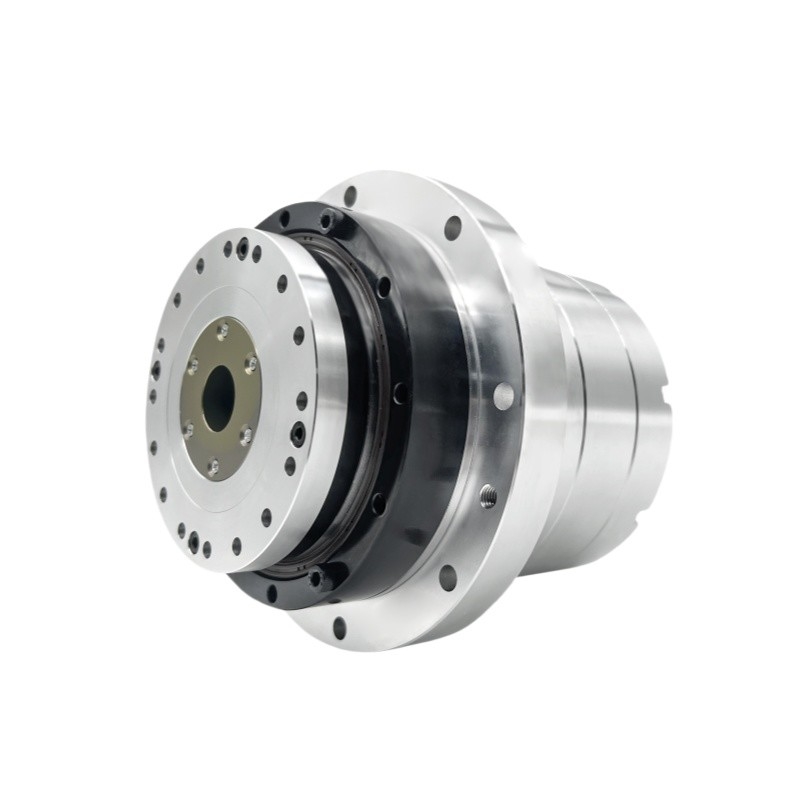

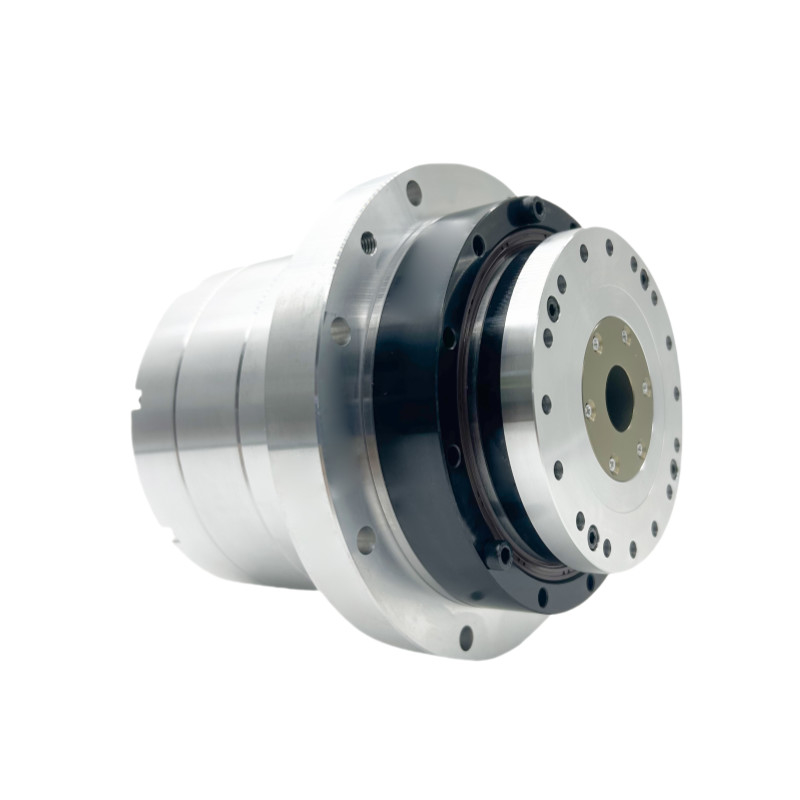

측면 출구 HASF 시리즈 플랜지 로터리 액추에터
제품 특성
통합 설계
높은 토크의 하모닉 리듀서, 직접 구동 모터, 선택적인 다 회전 절대 인코더와 광적 응용을 위한 홀 셰프트를 결합합니다.
반대 반응
거의 제로 역반응으로 인해 조화적 감소기의 우수한 특성 및 모터의 딱딱함.
낮은 소음
각 모터는 배송 전에 개별적으로 시험하여 통합 하모닉 유닛의 낮은 진동 및 낮은 소음 작동을 보장합니다.
유지보수 면제
규칙적인 유지보수가 필요없고 사용 중에 윤활유를 교체 할 필요가 없습니다.
HASF의 매개 변수 표
| HASF 시리즈 | 17 | |||||
| 감소율 | 51 | 81 | 101 | 121 | ||
| 220VAC | 피크 토크 | 제1항 | 42 | 53 | 66 | 66 |
| 가속 모터크 | 제1항 | 27 | 33 | 49 | 49 | |
| 최대 속도 | rpm | 98 | 62 | 50 | 41 | |
| 가속도 | rpm | 51 | 32 | 26 | 21 | |
| 최대 전류 | 무기 | 3.68 | 2.92 | 2.92 | 2.44 | |
| 가속 전류 | 무기 | 2.36 | 1.82 | 2.17 | 1.81 | |
| 토크 상수 | Nm/Arms | 11.42 | 18.14 | 22.62 | 27.1 | |
| 단계 저항 | 오름 (~ 20°C) | 6.2 | ||||
| 단계 인덕턴스 | mH | 7.7 | ||||
| 역 EMF | Vrms/krpm | 25 | ||||
| 48VDC | 피크 토크 | 제1항 | 42 | 53 | 66 | 66 |
| 가속 모터크 | 제1항 | 32 | 33 | 49 | 49 | |
| 최대 속도 | rpm | 86 | 54 | 44 | 36 | |
| 가속도 | rpm | 51 | 32 | 26 | 21 | |
| 최대 전류 | 무기 | 9.36 | 7.44 | 7.43 | 6.2 | |
| 가속 전류 | 무기 | 7.13 | 4.63 | 5.51 | 4.6 | |
| 토크 상수 | Nm/Arms | 4.49 | 7.13 | 8.89 | 10.65 | |
| 단계 저항 | 오름 (~ 20°C) | 0.4 | ||||
| 단계 인덕턴스 | mH | 0.9 | ||||
| 역 EMF | Vrms/krpm | 7.7 | ||||
| 절대적 인 인코더 | 인코더 타입 | 절대적인 인코더 | ||||
| 해상도 (일차 모터 회전) | 조금 | 2324비트 | ||||
| 모터 멀티 턴 카운터 | 조금 | 16 | ||||
| 단방향 위치 정확성 | 아크 세크 | ≤ 75 | ≤ 75 | ≤50 | ≤50 | |
| 위치 정밀의 반복성 | 아크 세크 | ≤15 | ≤10 | ≤10 | ≤10 | |
| 뒤집기 딱딱함 | x104 N·m /rad | 15 | ||||
| 톱션 경직성 | x104 N·m /rad | 1.07 | 1.3 | |||
| 이너시아 모멘트 | 브레이크 없이 | kg*m2 | 7.96*10^-5 | |||
| 브레이크 | kg*m2 | 9.12*10^-5 | ||||
| 매스 | 브레이크 없이 | 1kg | 2.2 | |||
| 브레이크 | 1kg | 2.8 | ||||
| 모터 스톨 수 | 폴 | 16 | ||||
| 환경 조건 | 작동 온도: 0~40°C 보관 온도: -20~60°C 작동 습도/보금 습도: 20~80%RH (집화 없이) 진동 저항: 24.5m/s2 (주파수: 10~400Hz) 먼지 또는 금속 가루, 부식 가스, 연화 가스, 오일 안개 및 다른 실내 사용, 직접 햇빛을 피하십시오 고도 1000m 이하 |
|||||
| 모터 단열 | 단열 저항: 100MΩ (DC500V) 이상 | |||||
| 다이렉트릭 강도: AC1500V/ 1분 | ||||||
| 단열계급: F | ||||||
| 보호 의 정도 | 완전히 닫힌 자가 냉각형 (IP65) | |||||
적용 영역
