원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:

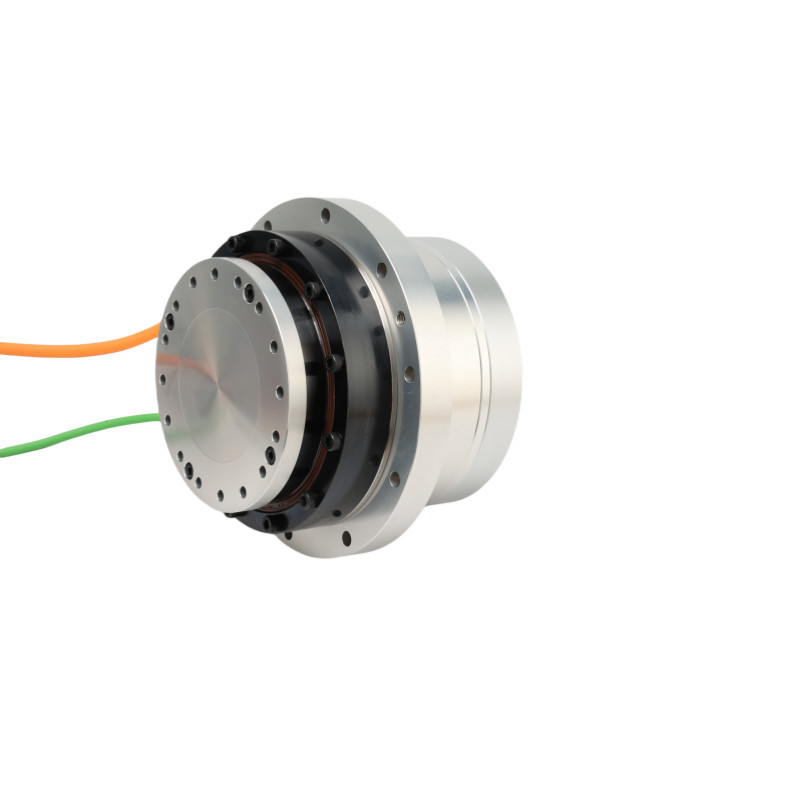

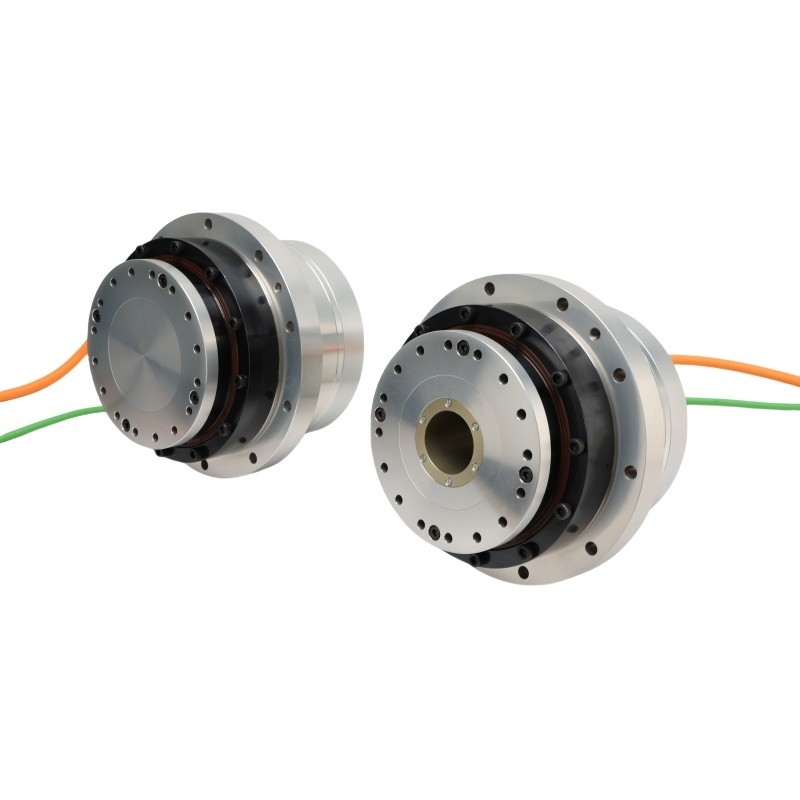

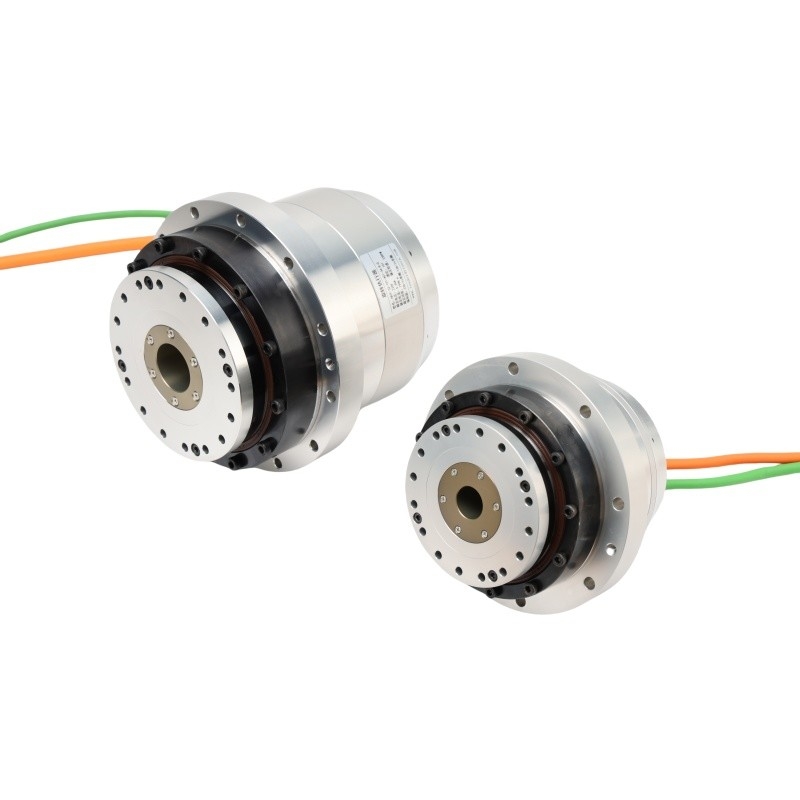

측면 출구 HASF 시리즈 플랜지 로터리 액추에터
제품 특성
통합 설계
높은 토크의 하모닉 리듀서, 직접 구동 모터, 선택적인 다 회전 절대 인코더와 광적 응용을 위한 홀 셰프트를 결합합니다.
높은 성능
높은 기울기 경직성, 높은 토크, 작동 중 부하 관성 변화에 민감하지 않은, 낮은 속도 크립 무료 성능, 원활한 작동.
긴 수명
최소한의 훼손 없이 긴 수명 동안 정확성을 유지합니다.
반대 반응
거의 제로 역반응으로 인해 조화적 감소기의 우수한 특성 및 모터의 딱딱함.
HASF의 매개 변수 표
| HASF 시리즈 | 14 | ||||
| 감소율 | 51 | 81 | 101 | ||
| 220VAC | 피크 토크 | 제1항 | 23 | 29 | 34 |
| 가속 모터크 | 제1항 | 8.6 | 13.5 | 13.5 | |
| 최대 속도 | rpm | 118 | 74 | 59 | |
| 가속도 | rpm | 59 | 37 | 30 | |
| 최대 전류 | 무기 | 2.09 | 1.66 | 1.56 | |
| 가속 전류 | 무기 | 0.78 | 0.77 | 0.62 | |
| 토크 상수 | Nm/Arms | 11.02 | 17.5 | 21.82 | |
| 단계 저항 | 오름 (~ 20°C) | 7.5 | |||
| 단계 인덕턴스 | mH | 11.5 | |||
| 역 EMF | Vrms/krpm | 25 | |||
| 48VDC | 피크 토크 | 제1항 | 23 | 29 | 34 |
| 가속 모터크 | 제1항 | 8.6 | 13.5 | 13.5 | |
| 최대 속도 | rpm | 98 | 62 | 50 | |
| 가속도 | rpm | 59 | 37 | 30 | |
| 최대 전류 | 무기 | 5.12 | 4.07 | 3.83 | |
| 가속 전류 | 무기 | 1.92 | 1.89 | 1.52 | |
| 토크 상수 | Nm/Arms | 4.49 | 7.13 | 8.89 | |
| 단계 저항 | 오름 (~ 20°C) | 0.85 | |||
| 단계 인덕턴스 | mH | 1 | |||
| 역 EMF | Vrms/krpm | 6.5 | |||
| 절대적 인 인코더 | 인코더 타입 | 절대적인 인코더 | |||
| 해상도 (일차 모터 회전) | 조금 | 2324비트 | |||
| 모터 멀티 턴 카운터 | 조금 | 16 | |||
| 단방향 위치 정확성 | 아크 세크 | ≤ 90 | ≤ 80 | ≤ 70 | |
| 위치 정밀의 반복성 | 아크 세크 | ≤15 | ≤10 | ≤10 | |
| 뒤집기 딱딱함 | x104 N·m /rad | 8 | |||
| 톱션 경직성 | x104 N·m /rad | 0.46 | 0.6 | ||
| 이너시아 모멘트 | 브레이크 없이 | kg*m2 | 3.6*10^-5 | ||
| 브레이크 | kg*m2 | 3.7*10^-5 | |||
| 매스 | 브레이크 없이 | 1kg | 1.66 | ||
| 브레이크 | 1kg | 2 | |||
| 모터 스톨 수 | 폴 | 16 | |||
| 환경 조건 | 작동 온도: 0~40°C 보관 온도: -20~60°C 작동 습도/보금 습도: 20~80%RH (집화 없이) 진동 저항: 24.5m/s2 (주파수: 10~400Hz) 먼지 또는 금속 가루, 부식 가스, 연화 가스, 오일 안개 및 다른 실내 사용, 직접 햇빛을 피하십시오 고도 1000m 이하 |
||||
| 모터 단열 | 단열 저항: 100MΩ (DC500V) 이상 | ||||
| 다이렉트릭 강도: AC1500V/ 1분 | |||||
| 단열계급: F | |||||
| 보호 의 정도 | 완전히 닫힌 자가 냉각형 (IP65) | ||||
적용 영역
