행성 적수기 홀 셔프트 기어 모터 적수기 기어박스 사용자 정의

맞춤형 홀 셰프트 기어 모터

행성 홀 셰프트 기어 모터

맞춤형 행성 기어 감소 상자

원래 장소:

진주, 중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

NF 시리즈 행성 감속기

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

제품:

NF 시리즈 행성 감속기 기어박스

모델:

NF060, NF075, NF100, NF140, NF180, NF220, NF250

비율:

3~100

초정밀 백래시:

≤3아크민

부분:

싱글, 더블

효율성:

≥97%

봉사 생활:

20000시간

연속작동:

10000 시간

보호 클래스:

IP65

작동 온도:

-10℃~90℃

적용:

공작기계, 조작기, 용접, 비표준 자동화, 인쇄 장비, 자동차 제조

보증:

1년

지불 및 배송 조건

최소 주문 수량

1 세트

가격

To Be Negotiated

포장 세부 사항

카튼 상자

배달 시간

3-4 주

지불 조건

T/T

공급 능력

달 당 20000개 세트

통합 플래네타리움 ND 시리즈 행성 환속기 기어박스 고 정밀

가장 좋은 가격 을 구하라

화면

ODM ISO9001 행성용 변속기 줄기기 IP65 방수

가장 좋은 가격 을 구하라

화면

정밀 듀얼 오른쪽 앵글 홀 셰프트 기어박스 전력 전송 ODM

가장 좋은 가격 을 구하라

화면

전력 전송 오른쪽 각 변속기 홀 셰프트 드라이브 커스터마이즈

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

행성 적도기는 기어박스와 정렬 된 입력 및 출력 샤프트로 구성됩니다. DC 전송, 서보 및 단계 시스템을 포함한 산업 자동화 시스템,높은 토크를 요구하는 작업을 효율적으로 관리하기 위해 행성 기어 절감기를 사용하십시오..

태양 기어 주위에 3 개의 행성 기어의 균일 분포로 인해 탄탄한 응용 프로그램에서 행성 적량기가 사용됩니다. 그들은 더 견고하고 에너지 밀도가 높습니다.즉, 그들은 더 큰 토크와 감소를 처리 할 수 있습니다, 더 컴팩트한 패키지입니다.

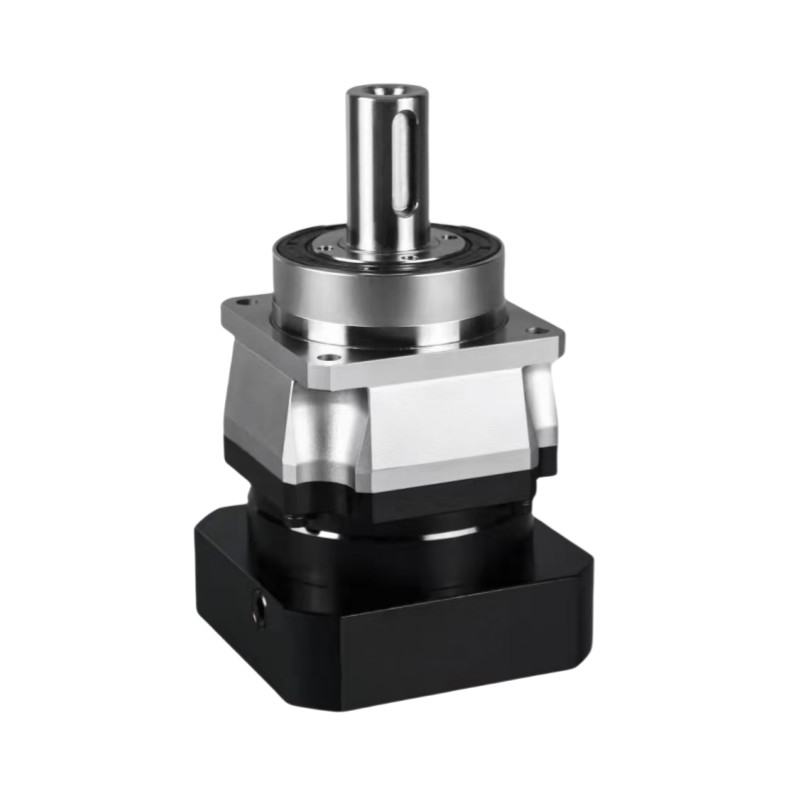

행성 적수기 홀 셔프트 기어 모터 적수기 기어박스 사용자 정의 0

NF 시리즈 플래네트리 리드커의 주요 특징

여러 버전 사용 가능
조용 한 작전
단일 단계에서 최대 10: 1 비율
낮은 반발
높은 효율성
스테인레스 스틸 사용 가능
경쟁력 있는 교환이 가능
최상급 선두 시간
1년 보증

NF 시리즈 행성 적도기의 사양- 네

사양		세그먼트 번호	비율	NF060	NF075	NF100	NF140	NF180	NF220	NF250
정차 출력 토크	Nm	싱글	3	55	130	220	330	890	1350	2380
			4	50	150	300	560	1100	2000	3050
			5	58	160	340	610	1180	2050	3200
			6	∙	150	300	600	1100	1900	2850
			7	50	150	290	560	1000	1600	2850
			8	45	130	250	550	960	1550	2500
			10	35	110	220	460	950	1250	1850
		두 배	15	55	130	220	330	890	1350	2380
			16	50	150	300	560	1100	2000	3050
			20	50	150	300	560	1100	2000	3050
			25	58	160	340	6100	1180	2050	3200
			30	∙	150	300	600	1100	1900	2850
			35	50	150	300	560	1000	1700	2850
			40	45	130	250	450	950	1600	2750
			45	∙	∙	∙	460	∙	∙	∙
			50	50	160	310	610	1180	2000	3100
			60	∙	150	300	560	1050	1700	2850
			70	50	150	290	560	1000	1600	2800
			80	45	130	250	550	950	∙	∙
			100	35	110	220	460	950	1250	1850
로터리 관성	1kg.cm3	싱글	3	0.16	0.61	3.25	9.21	28.98	69.61	343.49
			4	0.14	0.48	2.74	7.54	23.67	54.37	283.94
			5	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			6	∙	0.45	2.65	7.25	22.75	51.72	257.26
			7	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	0.13	0.44	2.58	7.07	22.59	50.84	245.35
			10	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		두 배	15	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			16	0.13	0.47	0.47	2.71	7.42	28.98	∙
			20	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			25	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			30	∙	0.47	0.47	2.71	7.42	28.98	69.61
			35	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			40	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			45	∙	∙	∙	2.71	∙	∙	∙
			50	0.13	0.44	0.44	2.57	7.03	28.98	69.61
			60	∙	0.44	0.44	2.57	7.03	22.51	50.56
			70	0.13	0.44	0.44	2.57	7.03	22.51	50.56
			80	0.13	0.44	0.44	2.57	7.03	∙	∙
			100	0.13	0.44	0.44	2.57	7.03	22.51	50.56

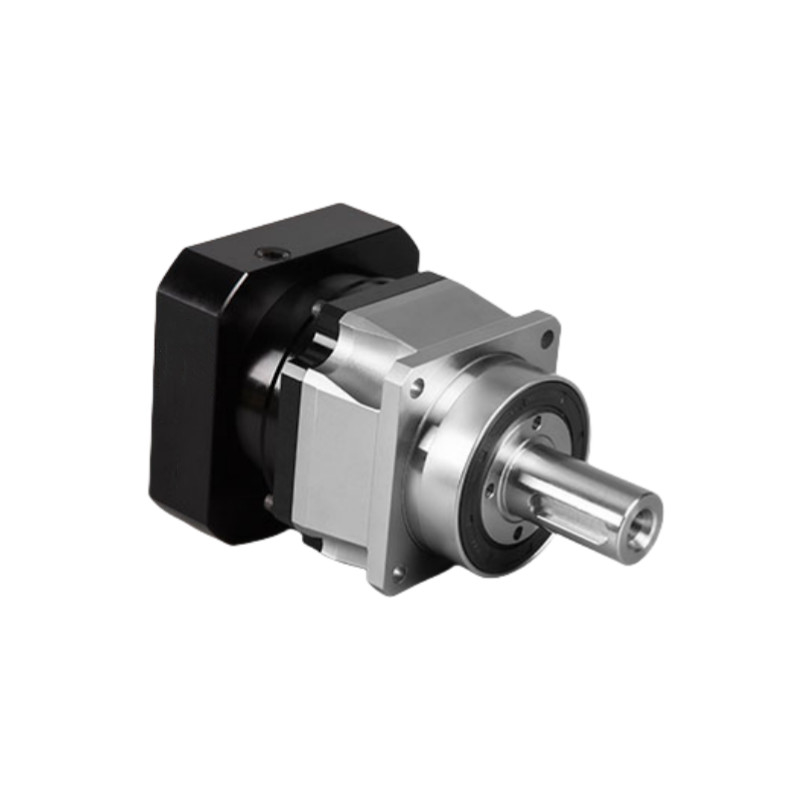

행성 적수기 홀 셔프트 기어 모터 적수기 기어박스 사용자 정의 2

행성의 환각기 매개 변수 표		세그먼트 번호	비율	NF060	NF075	NF100	NF140	NF180	NF220	NF250
최대 가속 토크	Nm	1,2	3~100	1.8 배의 정형 출력 토크
비상 정지 토크	Nm	1,2	3~100	3배의 가등식 출력 토크
입력 속도	rmp	1	3~10	4000	4000	4000	3000	3000	2000	1500
입력 속도	rmp	2	15~100	4500	4500	4000	3000	3000	2000	2500
최대 입력 속도	rmp	1	3~10	8000	8000	8000	6000	6000	4000	2500
최대 입력 속도	rmp	2	15~100	8000	8000	8000	6000	6000	4000	4000
초정확한 반작용	아크민	1	3~10	∙	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
초정확한 반작용	아크민	2	15~100	∙	∙	≤3	≤3	≤3	≤3	≤3
정확한 반발	아크민	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
정확한 반발	아크민	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
표준 반발	아크민	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
표준 반발	아크민	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
오리온적 경직성	Nm/arcmin	1,2	3~100	8	14	31	57	182	400	580
최대 방사력	N	1,2	3~100	2630	4800	9450	15200	23000	34000	58000
최대 축력	N	1,2	3~100	1650	3800	6250	12000	14500	23000	59000
기울기 모멘트	Nm	1,2	3~100	154	365	990	1900	2870	5550	8500
봉사 생활	hr	1,2	3~100	20000hr (연속 작동 시간 10000hr)
효율성	%	1	3~10	≥97%
효율성	%	2	15~100	≥94%
무게	1kg	1	3~10	1.3	3.7	6.9	13.7	28.0	48.0	110.6
무게	1kg	2	15~100	1.3	4.1	8.1	16.6	33.0	60.0	138.3
작동 온도	°C	1,2	3~100	-10°C~90°C
윤활		1,2	3~100	합성 지방
보호급		1,2	3~100	IP65
장착 위치		1,2	3~100	어떤 방향이든
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	1	3~10	≤58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 72
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	2	15~100	≤ 60	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 72
