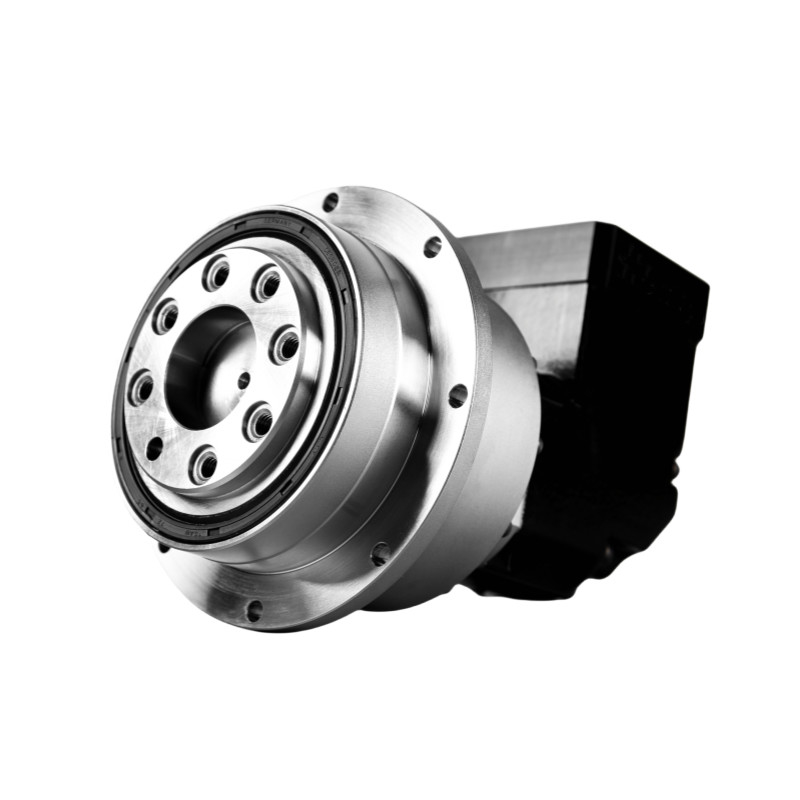

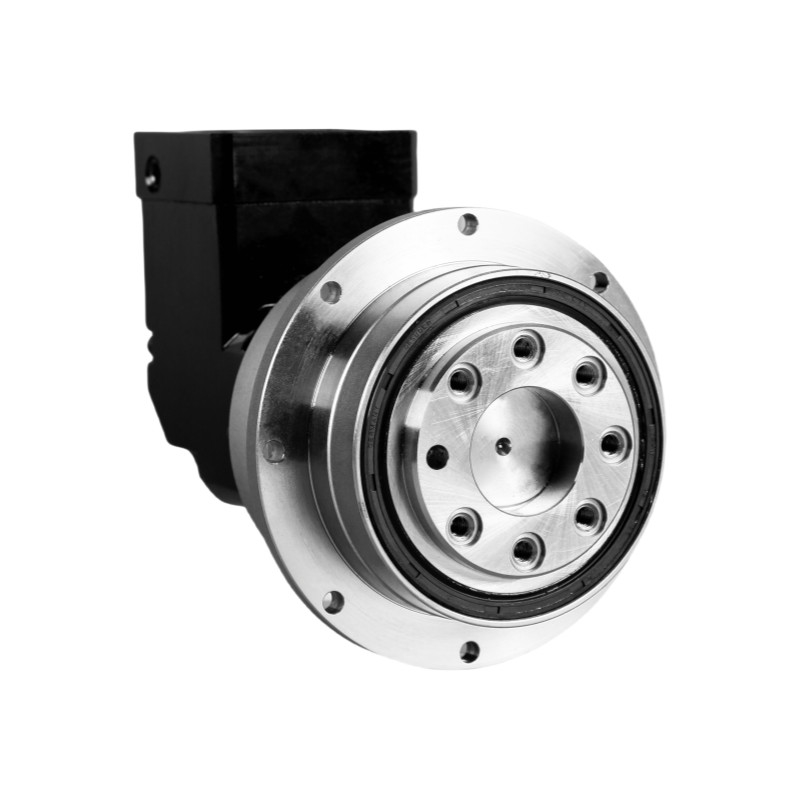

Name: 전력 전송 오른쪽 각 변속기 홀 셰프트 드라이브 커스터마이즈
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: NDR 시리즈 유성 기어박스
Availability: InStock

집 > 상품 > 유성 감속기 >

전력 전송 오른쪽 각 변속기 홀 셰프트 드라이브 커스터마이즈

변속기 직각 변속기 홀 셰프트

맞춤형 직각 변속기 홀 셰프트

맞춤형 직각 기어 드라이브

원래 장소:

진주, 중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

NDR 시리즈 유성 기어박스

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

제품:

NDR 시리즈 유성 기어박스

모델:

NDR064, NDR090, NDVR110, NDVR140, NDVR200, NDVR255, NDVR285

비율:

4~200

초정밀 백래시:

4아르분 이하

부분:

싱글, 더블

효율성:

≥95%

봉사 생활:

20000시간

연속작동:

10000 시간

보호 클래스:

IP65

작동 온도:

-10℃~90℃

적용:

공작기계, 조작기, 인쇄 장비, 자동차 제조

보증:

1년

지불 및 배송 조건

최소 주문 수량

1 세트

가격

To Be Negotiated

포장 세부 사항

카튼 상자

배달 시간

3-4 주

지불 조건

T/T

공급 능력

달 당 20000개 세트

통합 플래네타리움 ND 시리즈 행성 환속기 기어박스 고 정밀

가장 좋은 가격 을 구하라

화면

ODM ISO9001 행성용 변속기 줄기기 IP65 방수

가장 좋은 가격 을 구하라

화면

정밀 듀얼 오른쪽 앵글 홀 셰프트 기어박스 전력 전송 ODM

가장 좋은 가격 을 구하라

화면

전력 전송 오른쪽 각 변속기 홀 셰프트 드라이브 커스터마이즈

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

사양		세그먼트 번호	비율	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
정차 출력 토크	Nm	싱글	4	45	130	280	560	1100	2200	3600
			5	55	160	340	610	1300	2200	3300
			7	48	130	300	560	1200	2000	2900
			8	∙	100	250	550	1100	1700	2850
			10	40	100	220	460	950	1400	1900
			14	48	130	300	560	1200	2000	2900
			16	∙	100	250	550	1100	1700	2850
			20	40	100	220	460	950	1400	1900
		두 배	16	45	130	280	560	1100	2200	3600
			20	45	130	280	560	1100	2000	3600
			25	55	160	340	610	1300	2200	3300
			35	55	160	340	610	1300	2200	3300
			40	55	160	340	610	1300	2200	3300
			50	55	160	340	610	1300	2200	3300
			60	55	160	340	610	1300	2200	3300
			70	55	160	340	610	1300	2200	3300
			80	55	160	340	610	1300	2200	3300
			90	55	160	340	610	1300	2200	3300
			100	55	160	340	610	1300	2200	3300
			140	48	130	300	560	1200	2000	2900
			160	∙	100	250	550	1100	1700	2850
			200	40	100	220	460	950	1400	1900
로터리 관성	1kg.cm3	싱글	4	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			5	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			7	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			8	∙	2.25	6.84	23.40	68.90	152.09	280.86
			10	0.35	2.25	6.84	23.40	68.90	152.09	270.07
			14	0.07	1.87	6.25	21.80	65.60	145.82	270.07
			16	∙	1.87	6.25	21.80	65.60	145.82	270.07
			20	0.07	1.87	6.25	21.80	65.60	145.82	270.07
		두 배	16	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			50	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			60	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			70	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			80	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			90	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			100	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			140	0.09	0.31	1.87	6.25	21.80	65.60	145.82
			160	∙	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.09	0.31	1.87	6.25	21.80	65.60	145.82

전력 전송 오른쪽 각 변속기 홀 셰프트 드라이브 커스터마이즈 2

매개 변수 표		세그먼트 번호	비율	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
최대 가속 토크	Nm	1,2	1.8 배의 정형 출력 토크
비상 정지 토크	Nm	1,2	3배의 가등식 출력 토크
입력 속도	rmp	1	4~20	5000	4000	4000	3000	3000	2200	2000
입력 속도	rmp	2	16~200	5000	4000	4000	3000	3000	3000	2200
최대 입력 속도	rmp	1	4~20	10000	8000	8000	6000	6000	4000	3500
최대 입력 속도	rmp	2	16~200	10000	8000	8000	6000	6000	4000	3500
초정확한 반작용	아크민	1	4~20	∙	≤2	≤2	≤2	≤2	≤2	≤2
초정확한 반작용	아크민	2	16~200	∙	≤4	≤4	≤4	≤4	≤4	≤4
정확한 반발	아크민	1	4~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
정확한 반발	아크민	2	16~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
표준 반발	아크민	1	4~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
표준 반발	아크민	2	16~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
오리온적 경직성	Nm/arcmin	1,2	4~200	13	31	95	183	529	1030	1421
최대 방사력	N	1,2	4~200	2300	4100	9400	15000	25600	42000	59800
최대 축력	N	1,2	4~200	1055	2980	5600	9300	19000	33400	59000
기울기 모멘트	Nm	1,2	4~200	94	198	482	1090	4030	6100	8500
봉사 생활	hr	1,2	4~200	20000hr (연속 작동 시간 10000hr)
효율성	%	1	4~20	≥95%
효율성	%	2	16~200	≥92%
무게	1kg	1	4~20	2.1	5.9	10.5	21.9	50.9	84.0	100.4
무게	1kg	2	16~200	2.5	7.0	12.6	26.2	61.0	105.0	125.5
작동 온도	°C	1,2	4~200	-10°C~90°C
윤활		1,2	4~200	합성 지방
보호급		1,2	4~200	IP65
장착 위치		1,2	4~200	어떤 방향이든
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	1	4~20	≤ 63	≤ 65	≤68	≤ 70	≤ 72	≤74	≤74
소음 수준 (N1=3000rpm,부하되지 않은 상태)	dB ((A)	2	16~200	≤ 63	≤ 65	≤68	≤ 70	≤ 72	≤74	≤74
